现浇单向板的分离式配筋要求及计算公式

2023-08-31 理论教育版权反馈

【摘要】：现浇单向板的分离式配筋要求见表2-23。式中，q为均布活荷载设计值；g为均布恒荷载设计值。图2-29 跨度相差不大于20%的不等跨连续板的分离式配筋注：当q＜3g时，a1≥ln1/4，a2≥ln2/4，a3≥ln3/4；当q＞3g时，a1≥ln1/3，a2≥ln2/3，a3≥ln3/3。

现浇单向板的分离式配筋要求见表2-23。

表2-23 现浇单向板的分离式配筋要求

（续表2-23）

图2-27 单跨板的分离式配筋

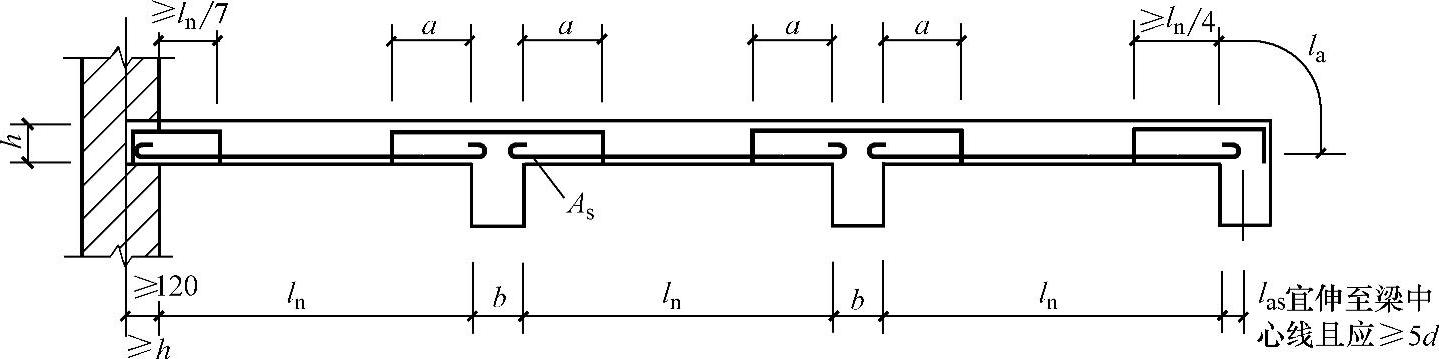

图2-28 等跨连续板的分离式配筋

注：当q＜3g时，a≥l_n/4；当q＞3g时，a≥l_n/3。

式中，q为均布活荷载设计值；g为均布恒荷载设计值。

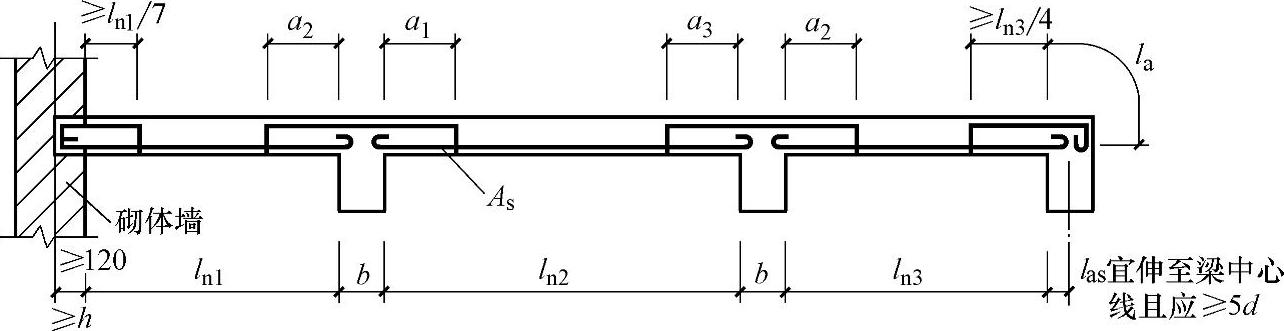

图2-29 跨度相差不大于20%的不等跨连续板的分离式配筋

注：当q＜3g时，a₁≥l_n1/4，a₂≥l_n2/4，a₃≥l_n3/4；当q＞3g时，a₁≥l_n1/3，a₂≥l_n2/3，a₃≥l_n3/3。

式中，q为均布活荷载设计值；g为均布恒荷载设计值。

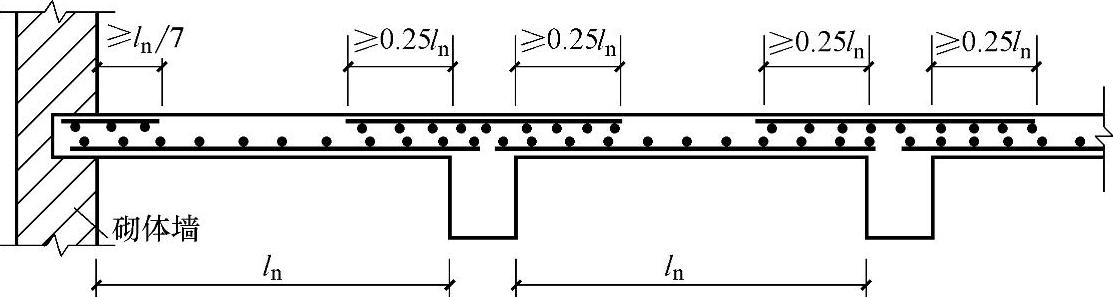

图2-30 单向等跨连续板采用焊接钢筋网配筋示意图

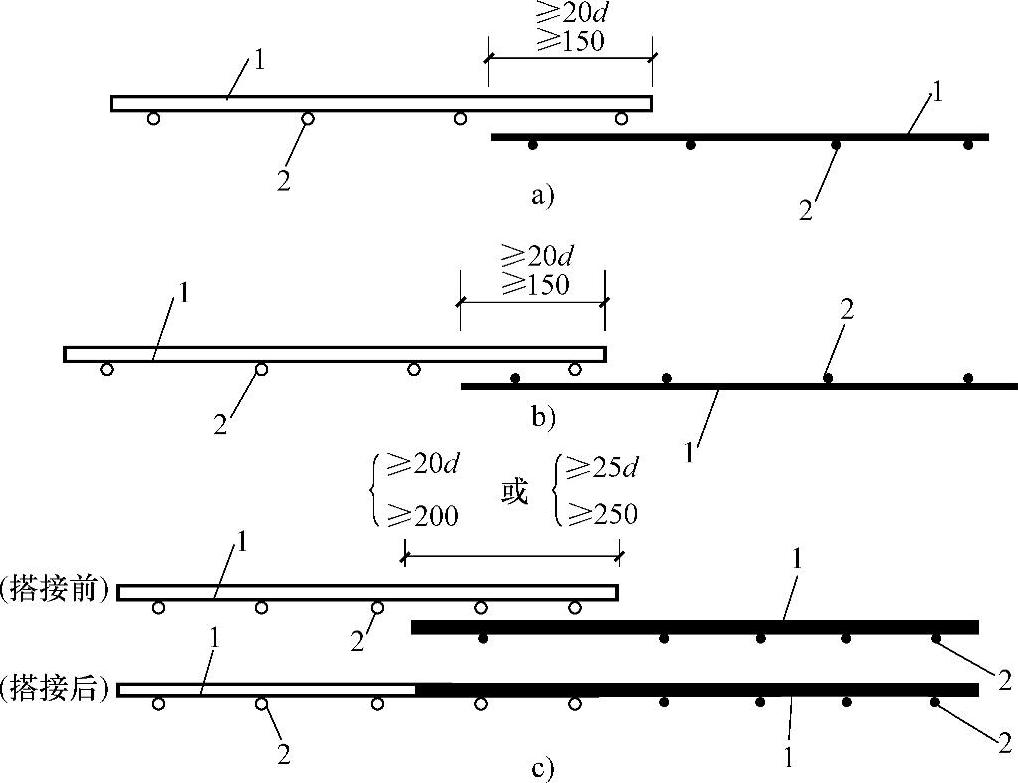

图2-31 钢筋焊接网在非受力方向的搭接

a）叠接法 b）扣接法 c）平接法

1―分布钢筋 2―受力钢筋

图2-32 热轧或冷轧带肋钢筋焊接网搭接接头

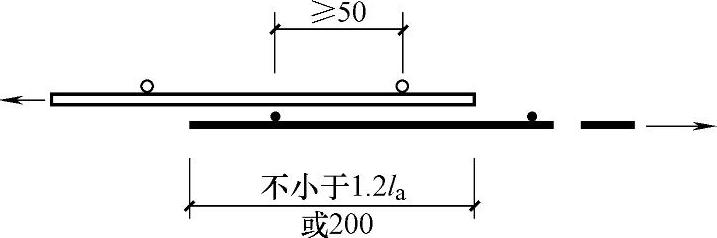

图2-33 光面钢筋焊接网搭接接头

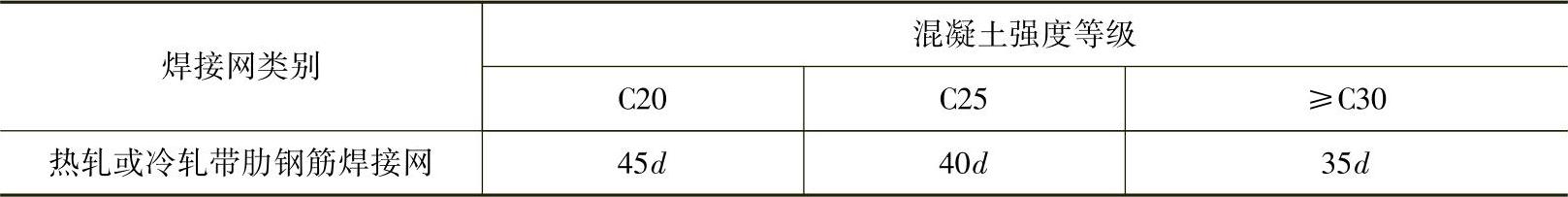

表2-24 搭接区内两张网片中有一片无横筋时焊接网的最小搭接长度（单位：mm）

注：1.当钢筋的直径d＞8mm时，其搭接长度应按表中数值增加5d采用。

2.在任何情况下，纵向受拉钢筋的搭接长度不应小于250mm。

3.d为纵向受力钢筋直径（mm）。
