现浇板的钢筋锚固与屋面板连接
【摘要】：现浇板的受力钢筋锚固与有梁楼盖楼面板和屋面板上部贯通钢筋的连接见表2-12。
现浇板的受力钢筋锚固与有梁楼盖楼面板和屋面板上部贯通钢筋的连接见表2-12。

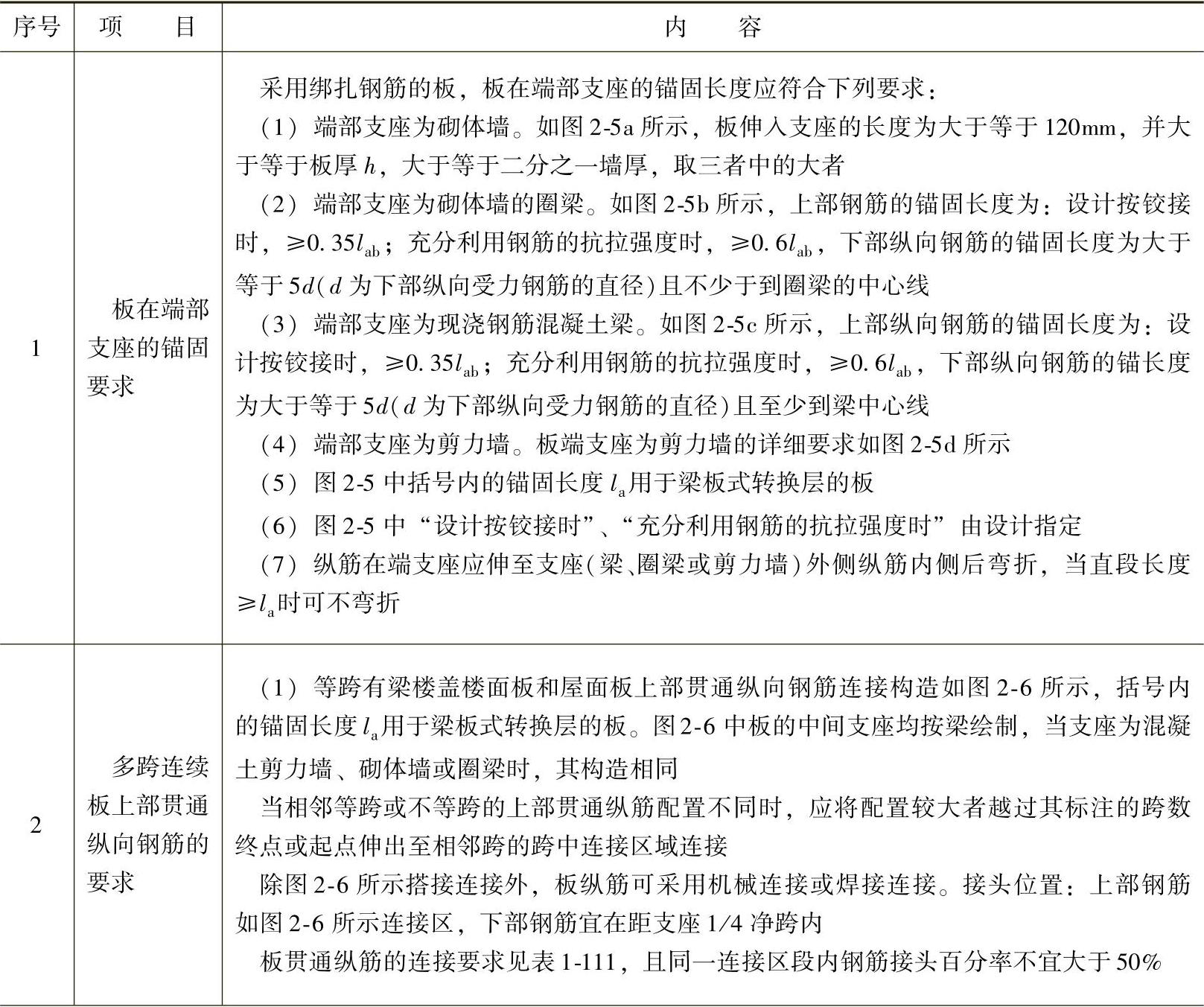

表2-12 现浇板的受力钢筋锚固与有梁楼盖楼面板和屋面板上部贯通钢筋的连接
（续表2-12）

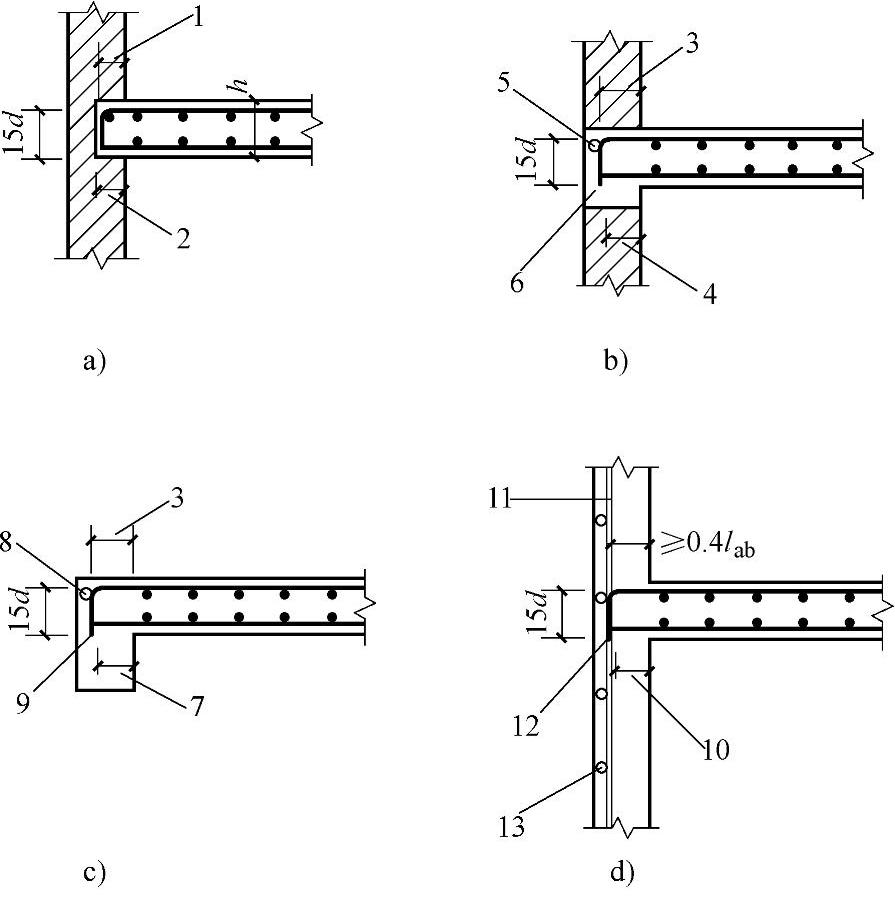

图2-5 现浇板在端部支座钢筋的锚固
a）端部支座为砌体墙 b）端部支座为砌体墙的圈梁 c）端部支座为钢筋混凝土梁 d）端部支座为剪力墙（当用于屋面处，板上部钢筋锚固要求与图示不同时由设计明确）
1—≥0.35lab 2—≥120mm，≥h≥墙厚/2 3—设计按铰接时：≥0.35lab，充分利用钢筋的抗拉强度时：≥0.6lab 4—≥5d且至少到圈梁中线 5—圈梁外侧角筋 6—圈梁 7—≥5d且至少到梁中线（la） 8—外侧梁角筋 9—在梁角筋内侧弯钩 10—≥5d且至少到墙中线（la） 11—墙外侧竖向分布筋 12—在墙外侧水平分布筋内侧弯钩 13—墙外侧水平分布筋
图2-6 等跨有梁楼盖楼面板和屋面板上部贯通纵向钢筋连接构造
1—≥5d且至少到梁中线（la） 2—距梁边为1/2板筋间距 3—向跨内伸出长度按设计标注 4—是否设置板上部贯通纵向钢筋根据具体设计 5—上部贯通纵筋连接区
图2-7 不等跨板上部贯通纵向钢筋连接构造

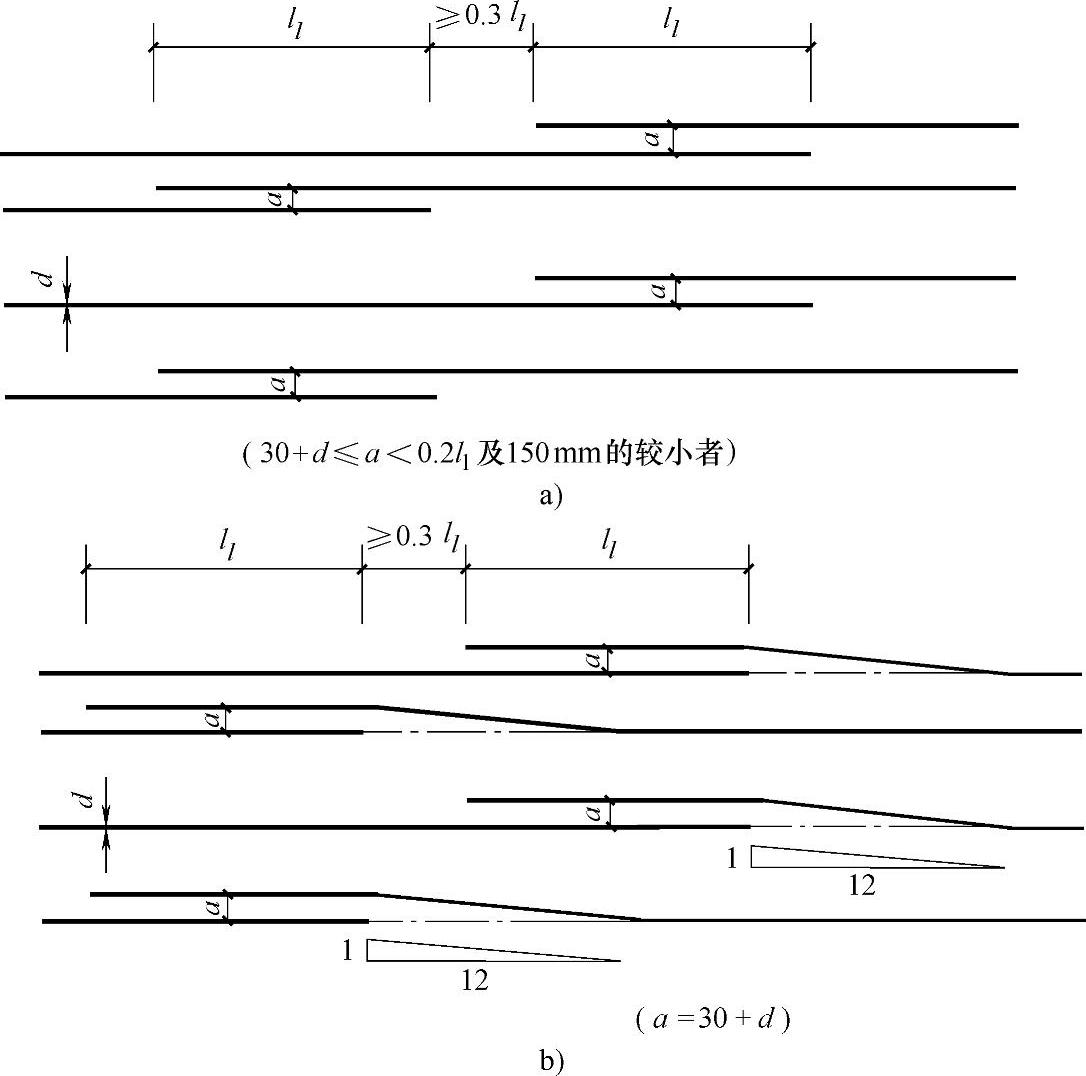

图2-8 纵向钢筋非接触搭接构造
a）纵向钢筋非接触搭接构造一 b）纵向钢筋非接触搭接构造二

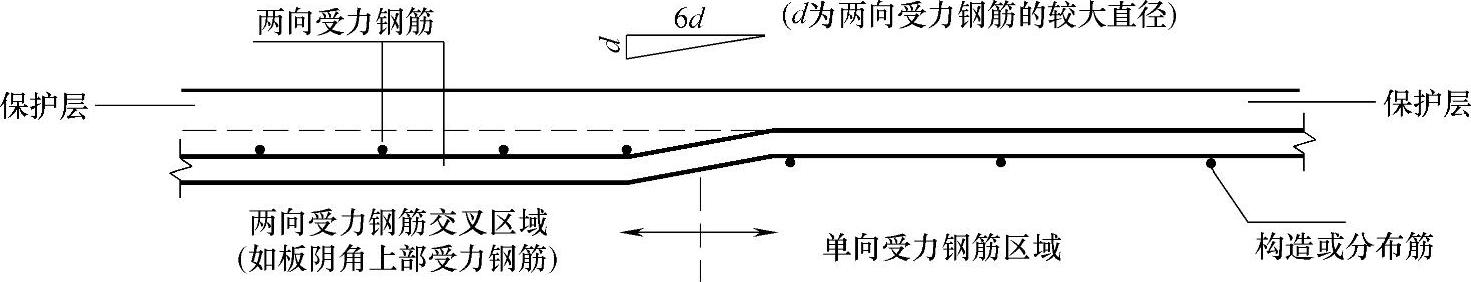

图2-9 同层面受力钢筋交叉构造

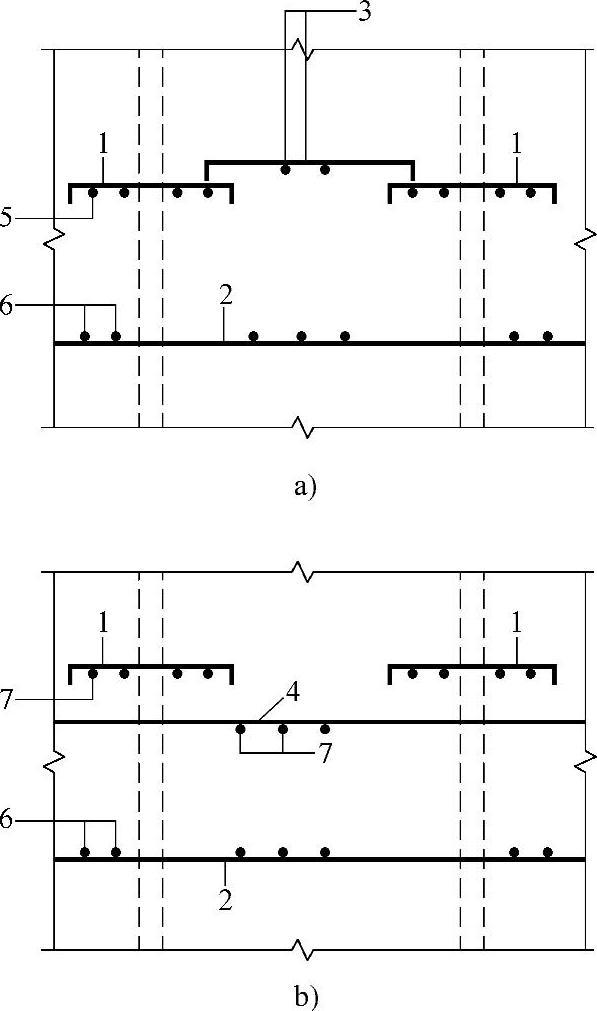

图2-10 单（双）向板配筋示意
a）分离式配筋 b）部分贯通式配筋
1—上部受力钢筋 2—下部受力钢筋 3—抗裂、抗温度钢筋设计者确定是否设置 4—上部贯通钢筋 5—分布钢筋 6—分布钢筋（下部受力钢筋） 7—分布钢筋（另一方向贯通钢筋）
