简明钢筋混凝土结构构造手册-单向板定义及截面选择
【摘要】：表2-1 单向板定义及截面选择注：1.板的厚度一般为10mm的倍数。对住宅中的现浇板，当预埋单根电线套管25时板的最小厚度通常为100mm，当板内有交叉套管时，板的最小厚度通常为120mm。表2-2 现浇单向板的厚度与板计算跨度的最小比值注：1.l0为板的计算跨度。
钢筋混凝土现浇单向板定义及截面选择见表2-1。

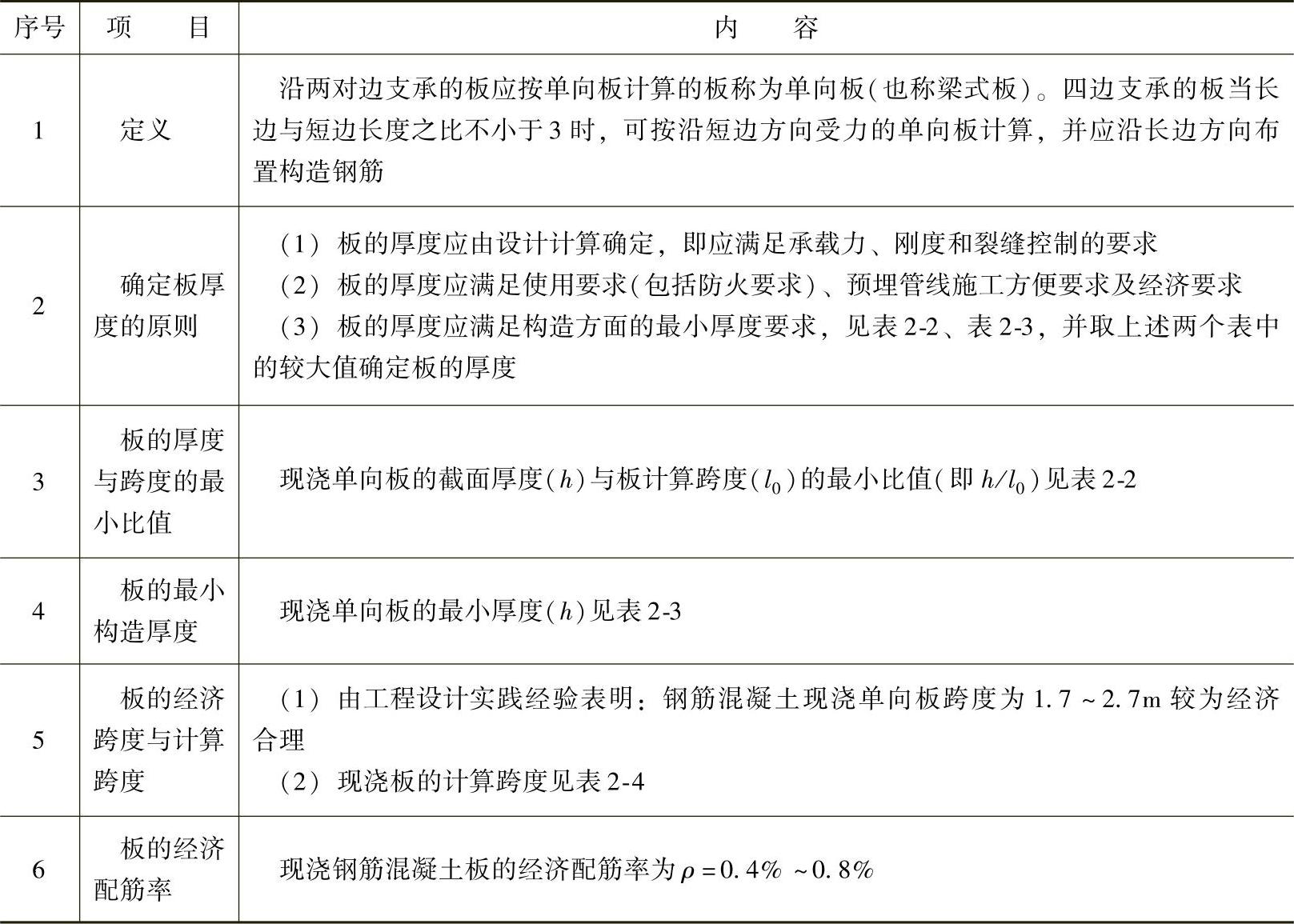

表2-1 单向板定义及截面选择
注：1.板的厚度一般为10mm的倍数。
2.板的跨度大于4m时，板的厚度应适当加厚；荷载较大时，板厚另行考虑。
3.常用板的厚度为60mm、70mm、80mm、100mm、120mm、150mm等。
4.当现浇板内需要预埋管道（如电线套管等）时，在不显著降低板的强度和其他不利影响的前提下，可允许在板内预埋管道。此时，板的最小厚度应大于3倍预埋管道外径；当有交叉管道预埋在板内时，板的最小厚度还需适当增加。预埋管道应放置在板顶部和底部钢筋之间，且其混凝土保护层厚度不宜小于40mm。对住宅中的现浇板，当预埋单根电线套管ϕ25时板的最小厚度通常为100mm，当板内有交叉套管时（2ϕ25），板的最小厚度通常为120mm。在与预埋管道垂直方向宜加配防裂钢筋网等，防止沿预埋管道产生裂缝。

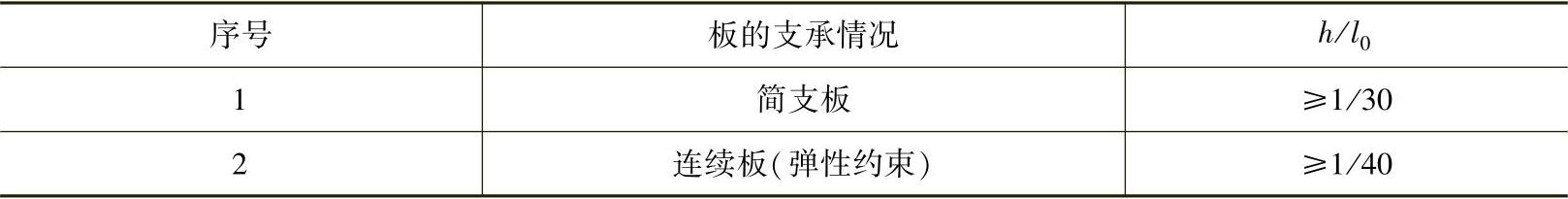

表2-2 现浇单向板的厚度（h）与板计算跨度（l0）的最小比值
注：1.l0为板的计算跨度。
2.跨度大于4m的板应适当加厚。
3.见表2-1注。

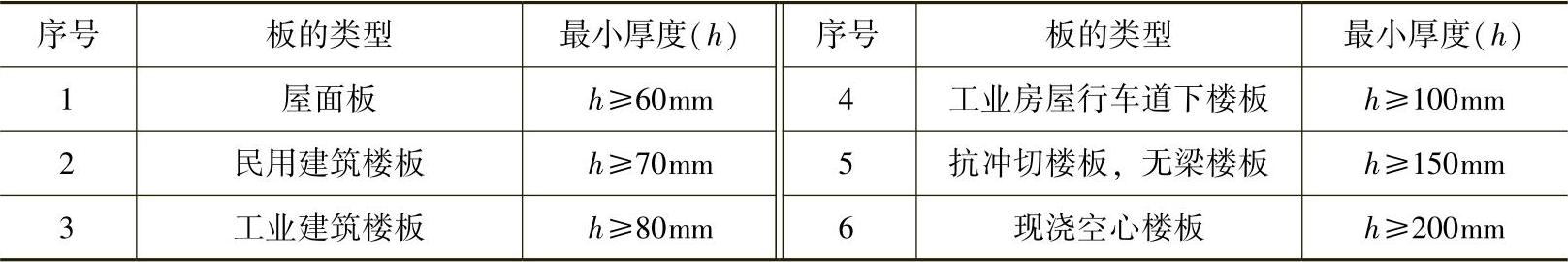

表2-3 现浇单向板的最小构造厚度
注：见表2-1注。

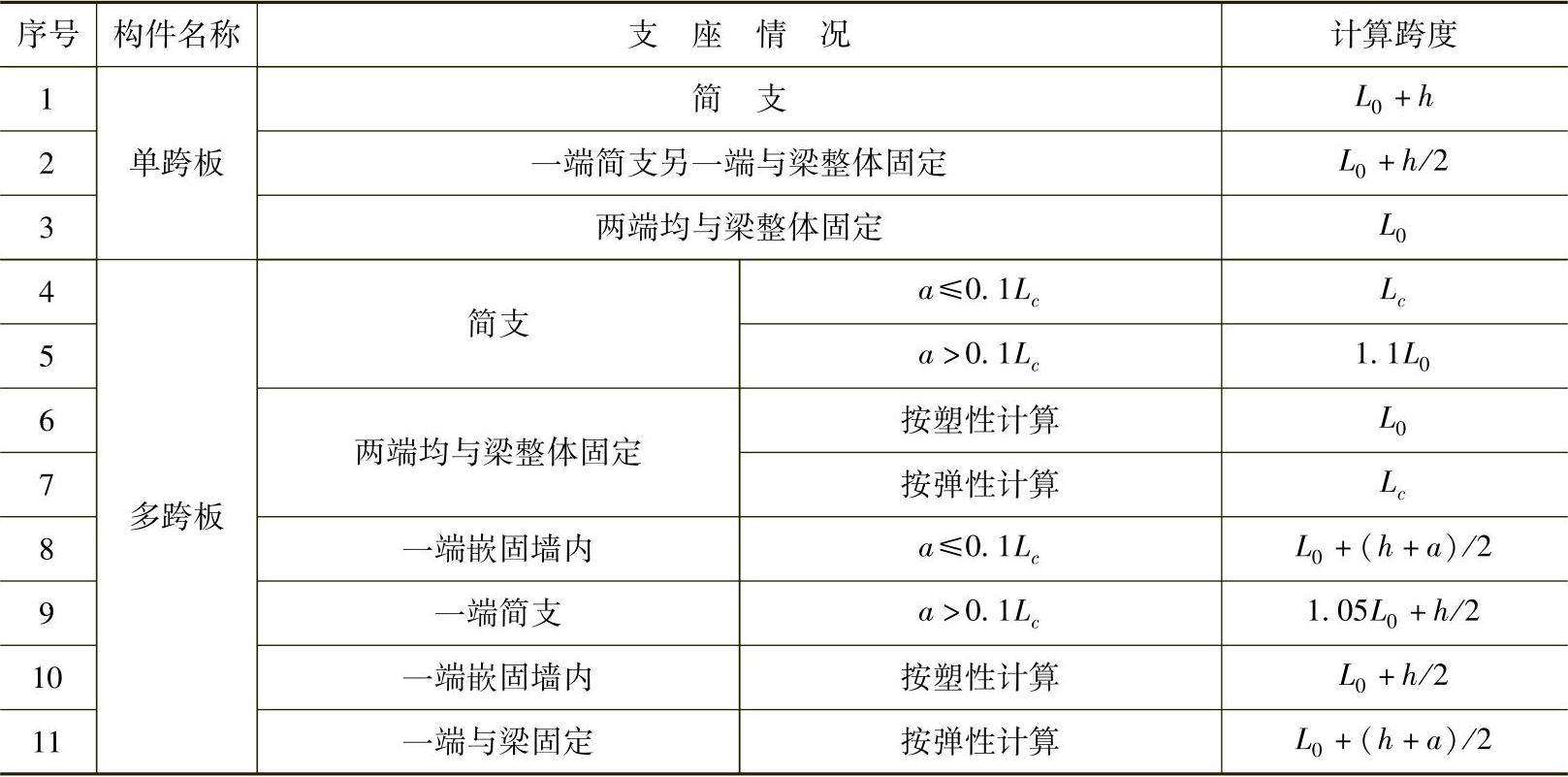

表2-4 现浇板的计算跨度
注：L0为支座间净距；Lc为支座中心间的距离；a为支座宽度；h为板的厚度。
