【摘要】：钢结构制图规定见表1-160。

钢结构制图规定见表1-160。

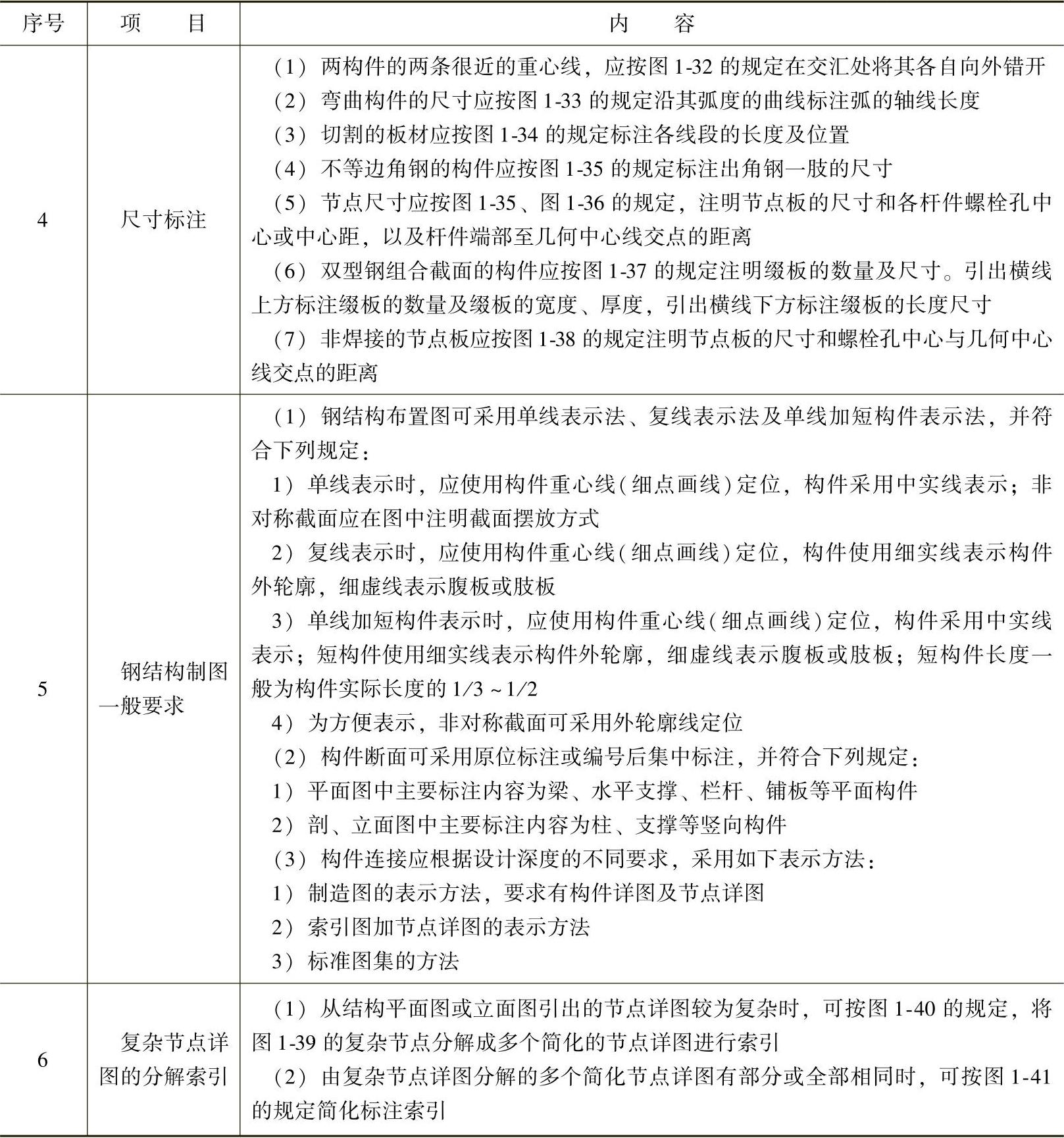

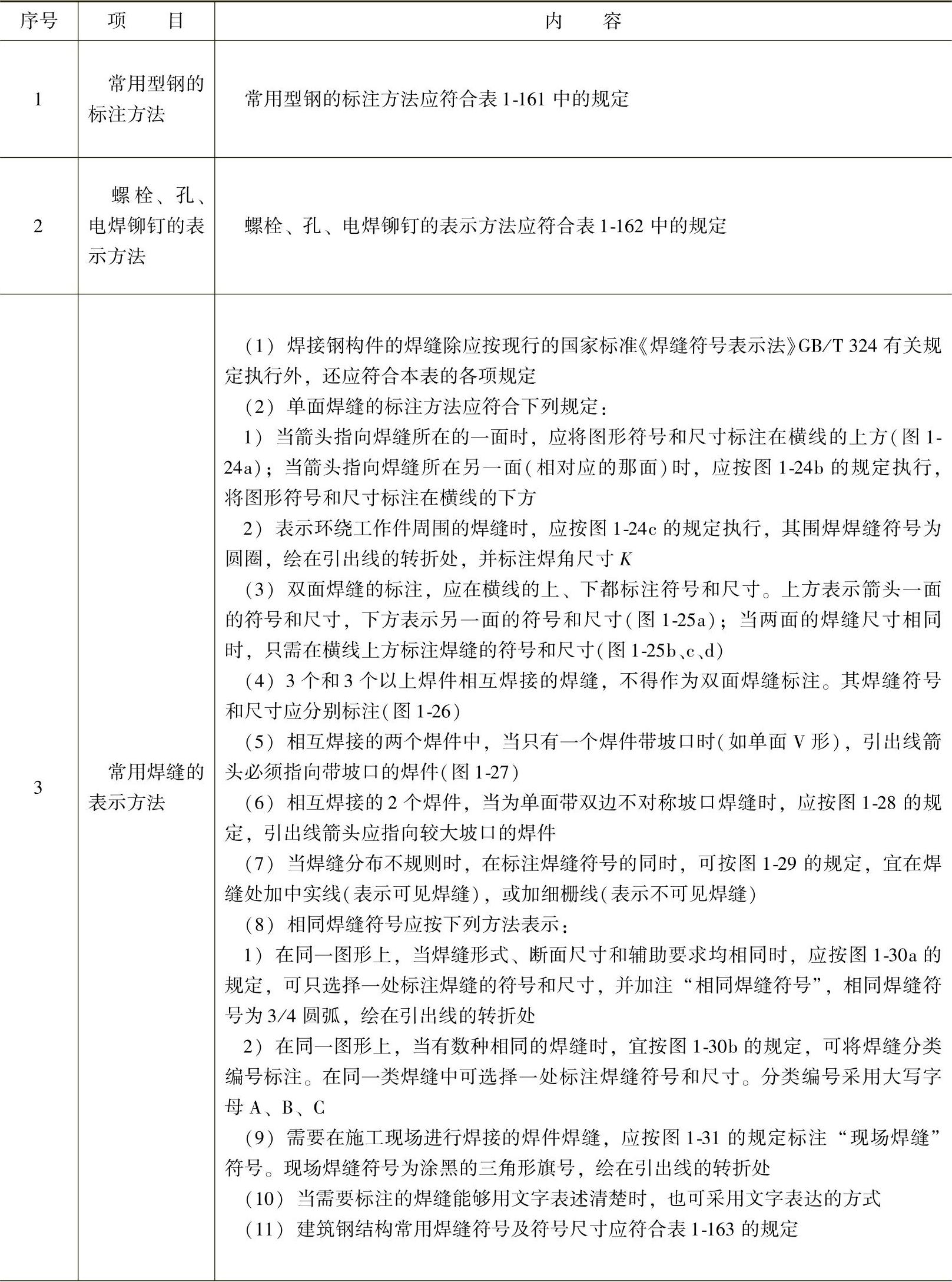

表1-160 钢结构制图规定


（续表1-160）


表1-161 常用型钢的标注方法


（续表1-161）

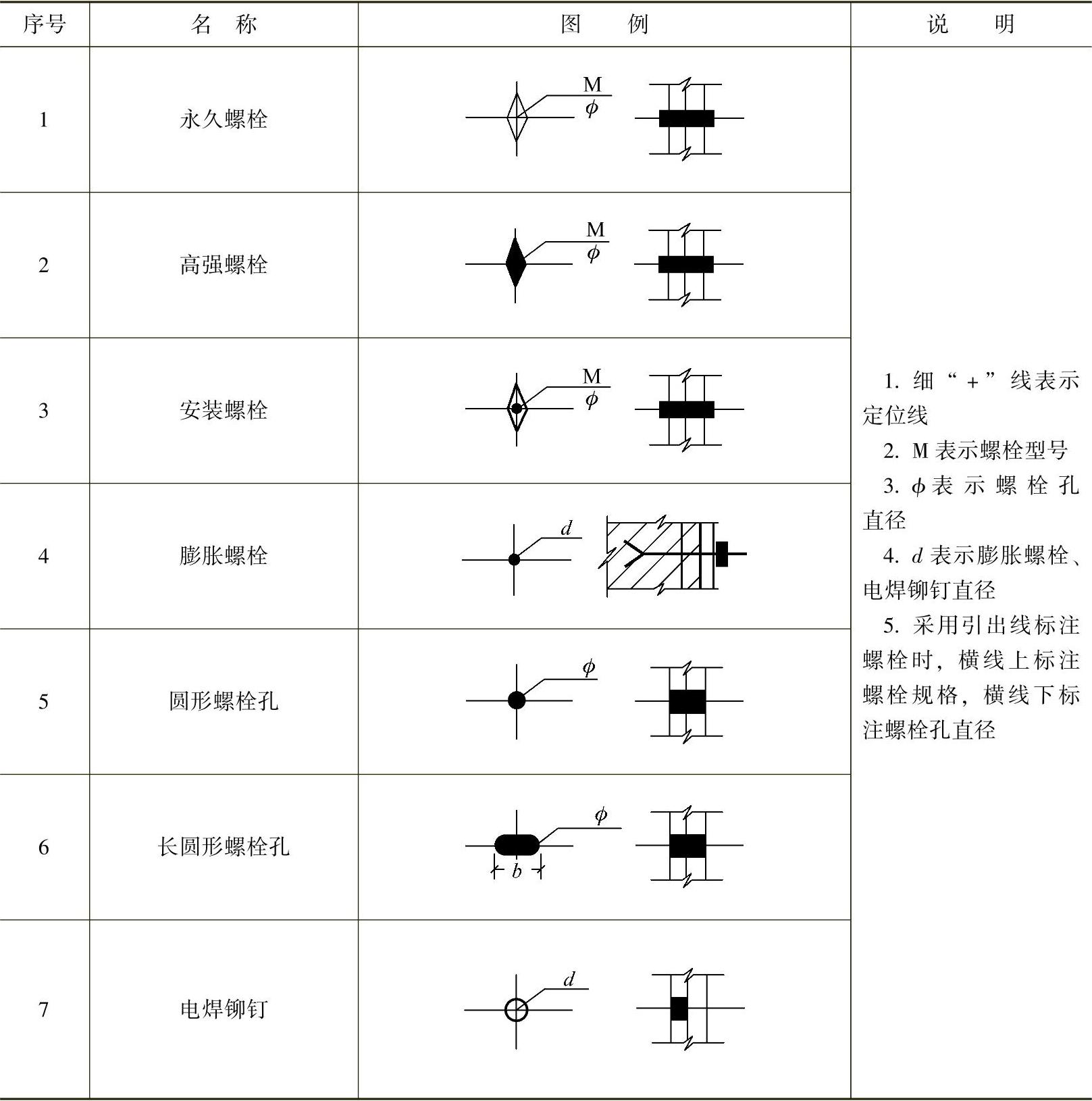

表1-162 螺栓、孔、电焊铆钉的表示方法

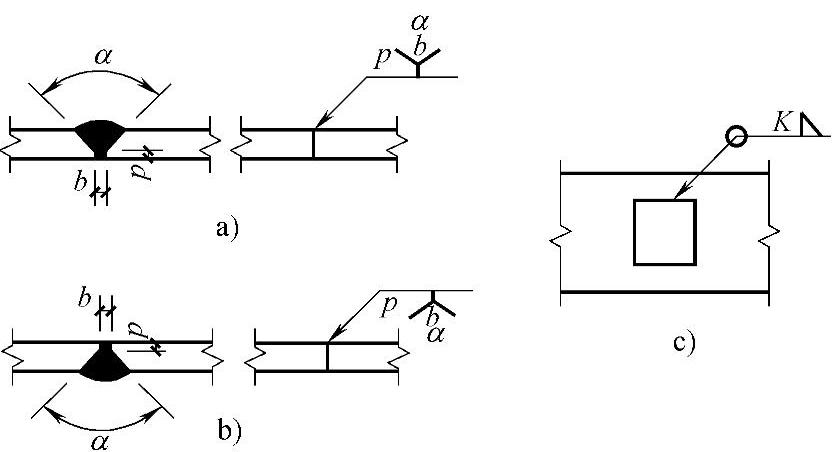

图1-24 单面焊缝的标注方法

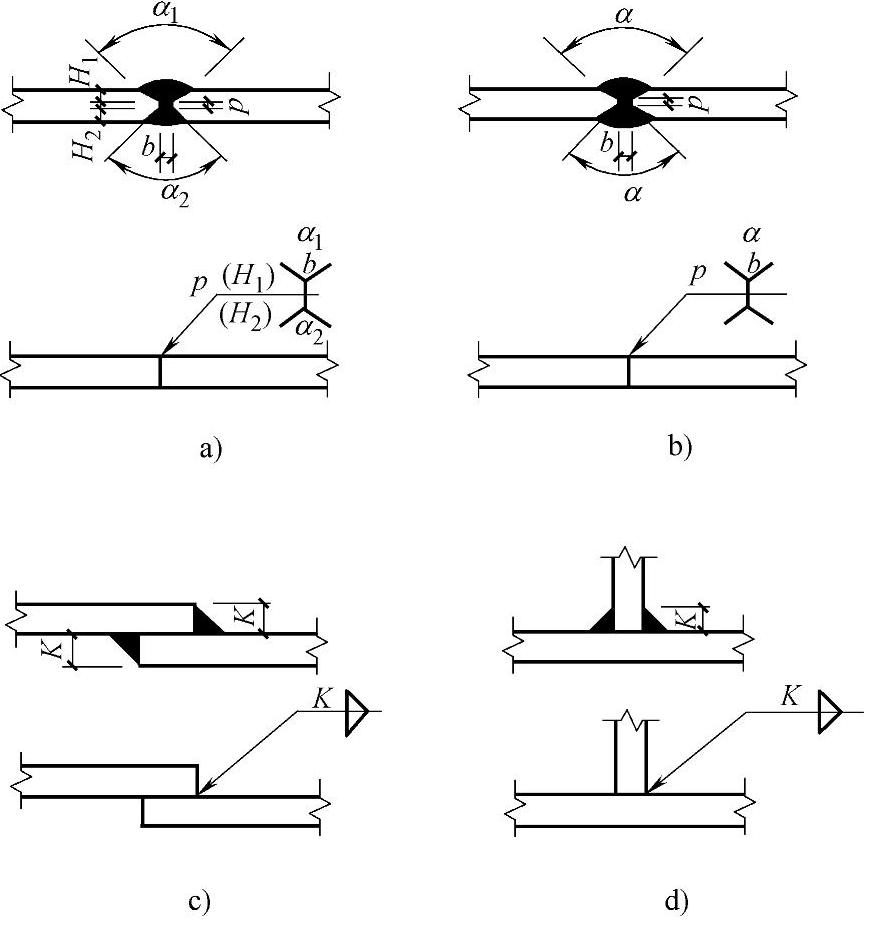

图1-25 双面焊缝的标注方法


图1-26 3个和3个以上焊件的焊缝标注方法

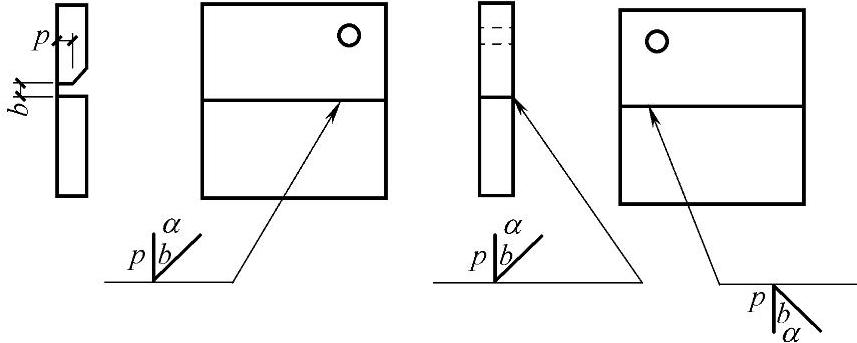

图1-27 一个焊件带坡口的焊缝标注方法


图1-28 不对称坡口焊缝的标注方法

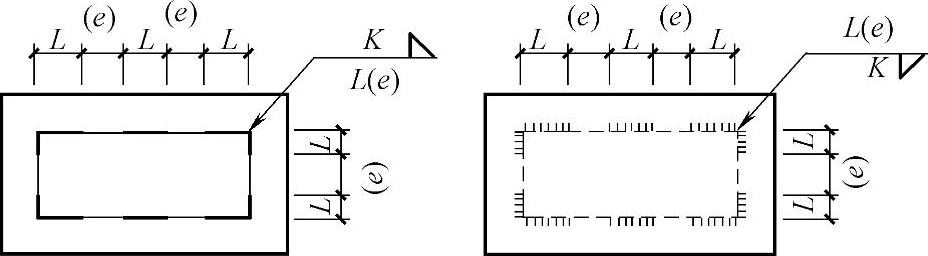

图1-29 不规则焊缝的标注方法


图1-30 相同焊缝的标注方法

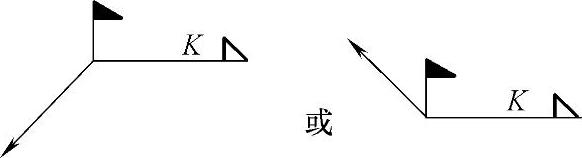

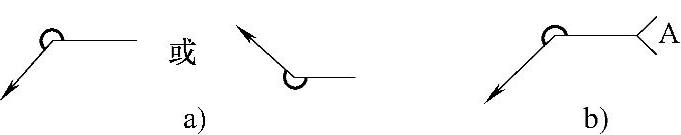

图1-31 现场焊缝的标注方法

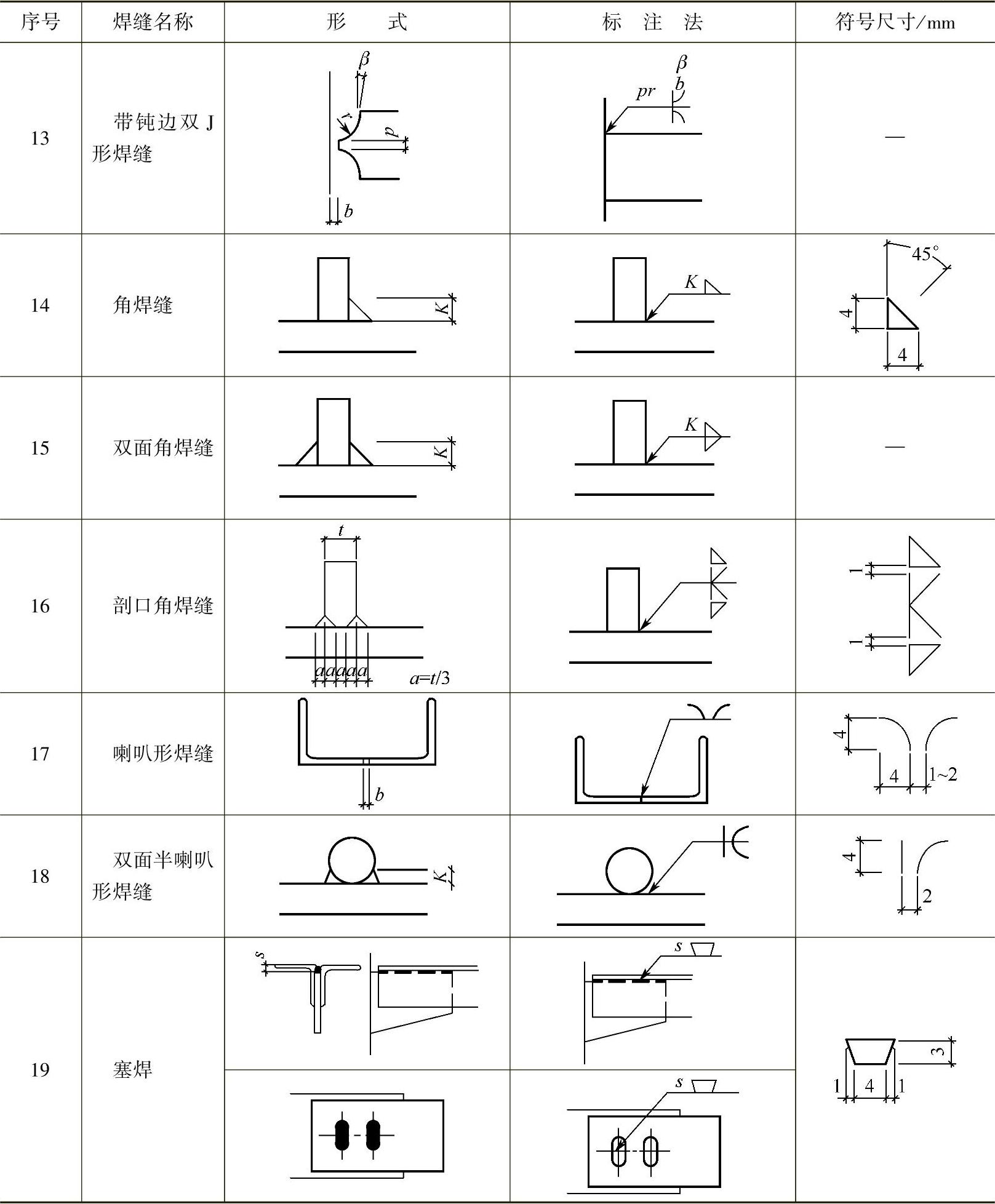

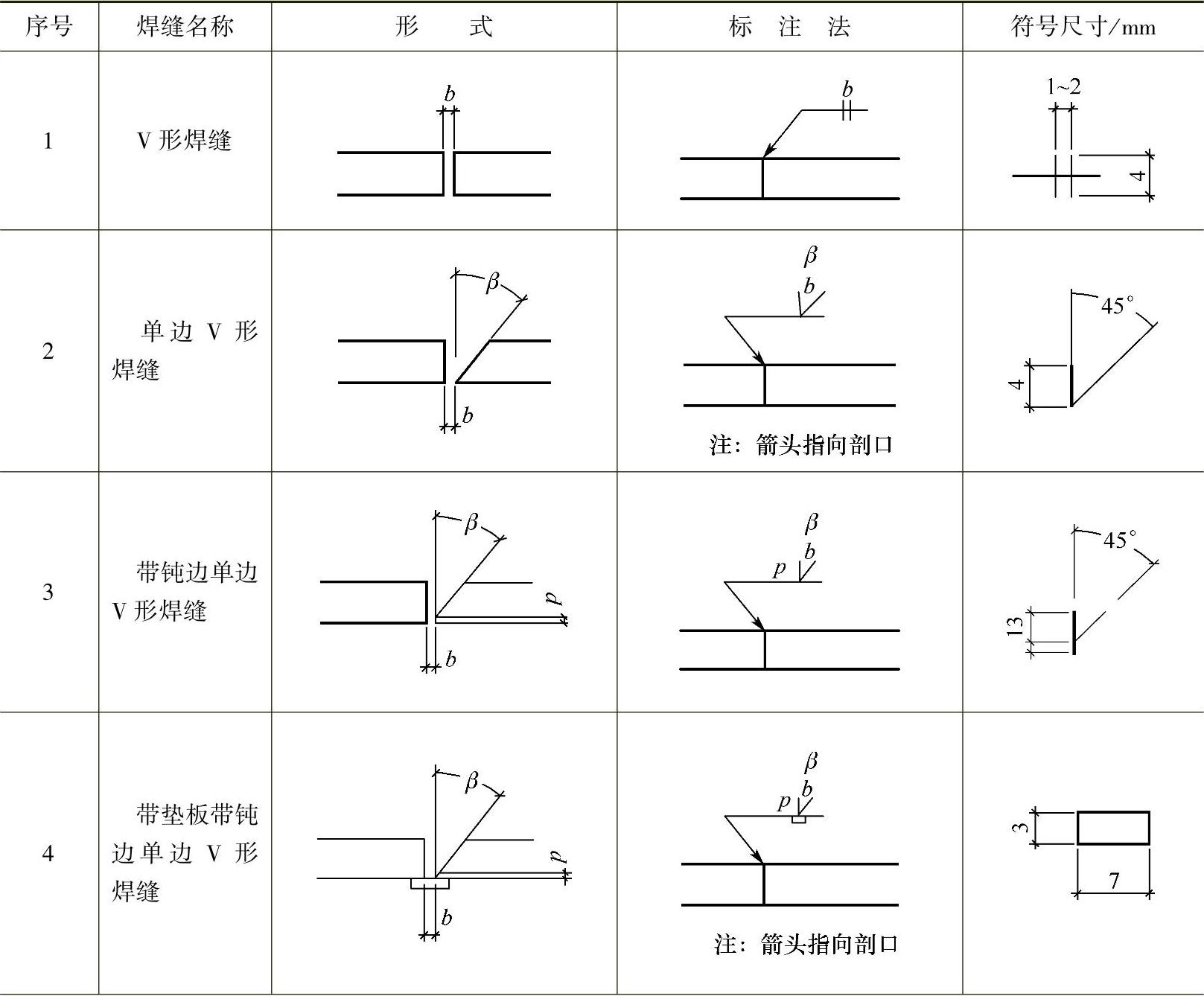

表1-163 建筑钢结构常用焊缝符号及符号尺寸


（续表1-163）


（续表1-163）

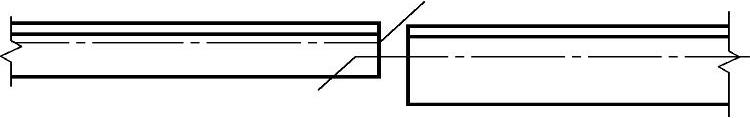

图1-32 两构件重心不重合的表示方法

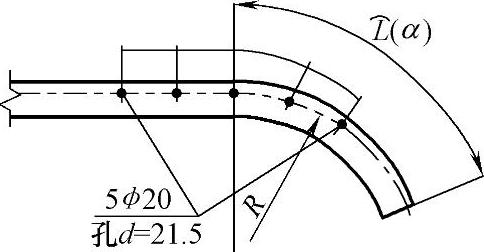

图1-33 弯曲构件尺寸的标注方法


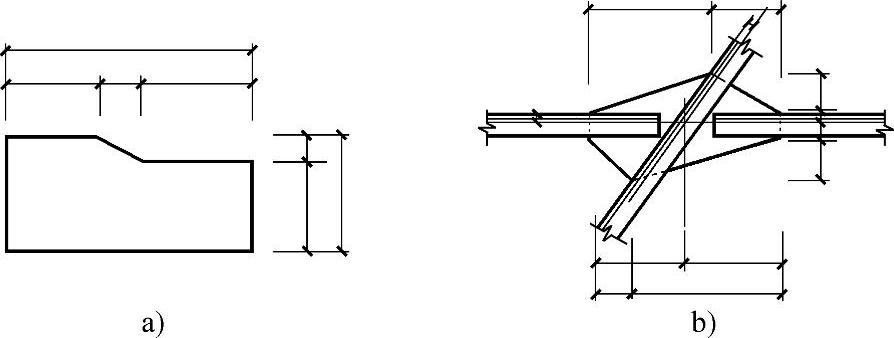

图1-34 切割板材尺寸的标注方法


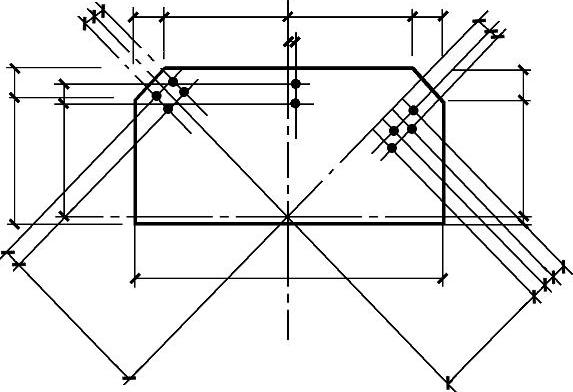

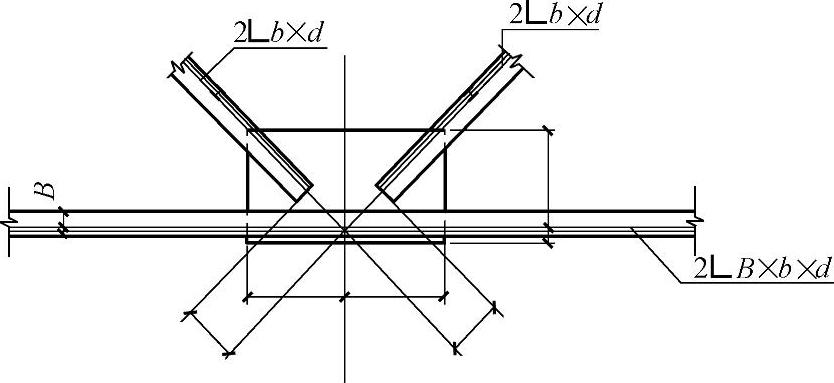

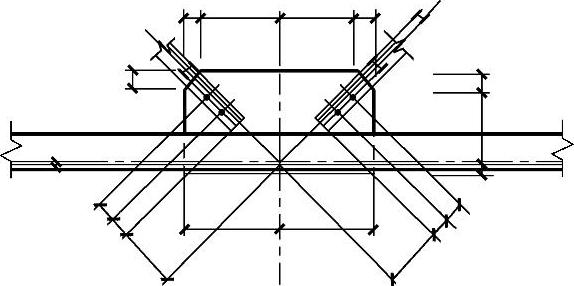

图1-35 节点尺寸及不等边角钢的标注方法


图1-36 节点尺寸的标注方法

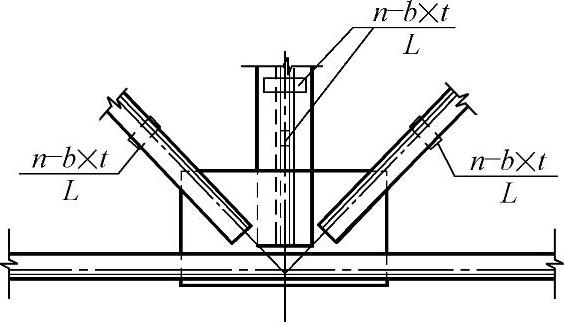

图1-37 缀板的标注方法


图1-38 非焊接节点板尺寸的标注方法


图1-39 复杂节点详图的索引

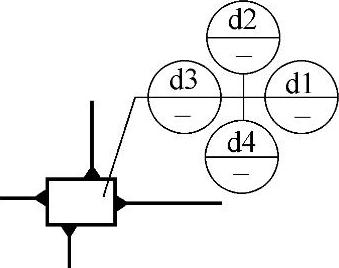

图1-40 分解为简化节点详图的索引

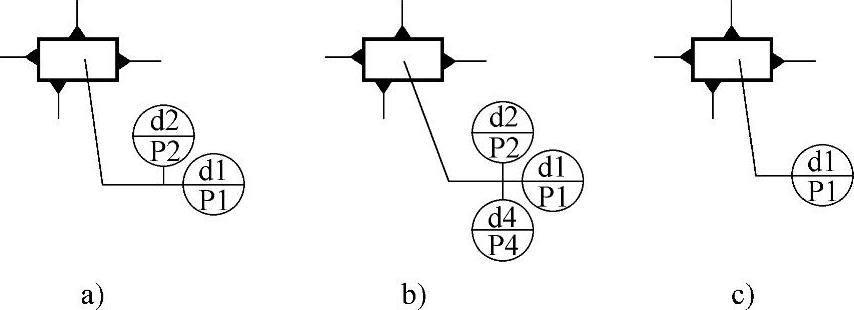

图1-41 节点详图分解索引的简化标注

a）同方向节点 b）d1与d3相同，d2与d4不同 c）所有节点相同
