普通钢筋锚固长度计算表
【摘要】：应用公式与表1-105可求得一、二级抗震等级结构受拉普通钢筋的锚固长度laE，见表1-109。表1-108 非抗震及四级抗震等级结构受拉普通钢筋锚固长度la、laE值注：1.d为钢筋公称直径，单位为mm。
（1）应用公式（1-31）及公式（1-33）可求得非抗震及抗震等级结构受拉普通钢筋的基本锚固长度lab及labE，见表1-07。
（2）应用公式（1-32）及公式（1-34）与表1-105可求得非抗震及四级抗震结构受拉普通钢筋的锚固长度la及laE，见表1-108。
（3）应用公式（1-34）与表1-105可求得一、二级抗震等级结构受拉普通钢筋的锚固长度laE，见表1-109。
（4）应用公式（1-34）与表1-105可求得三级抗震等级结构受拉普通钢筋的锚固长度laE，见表1-110。

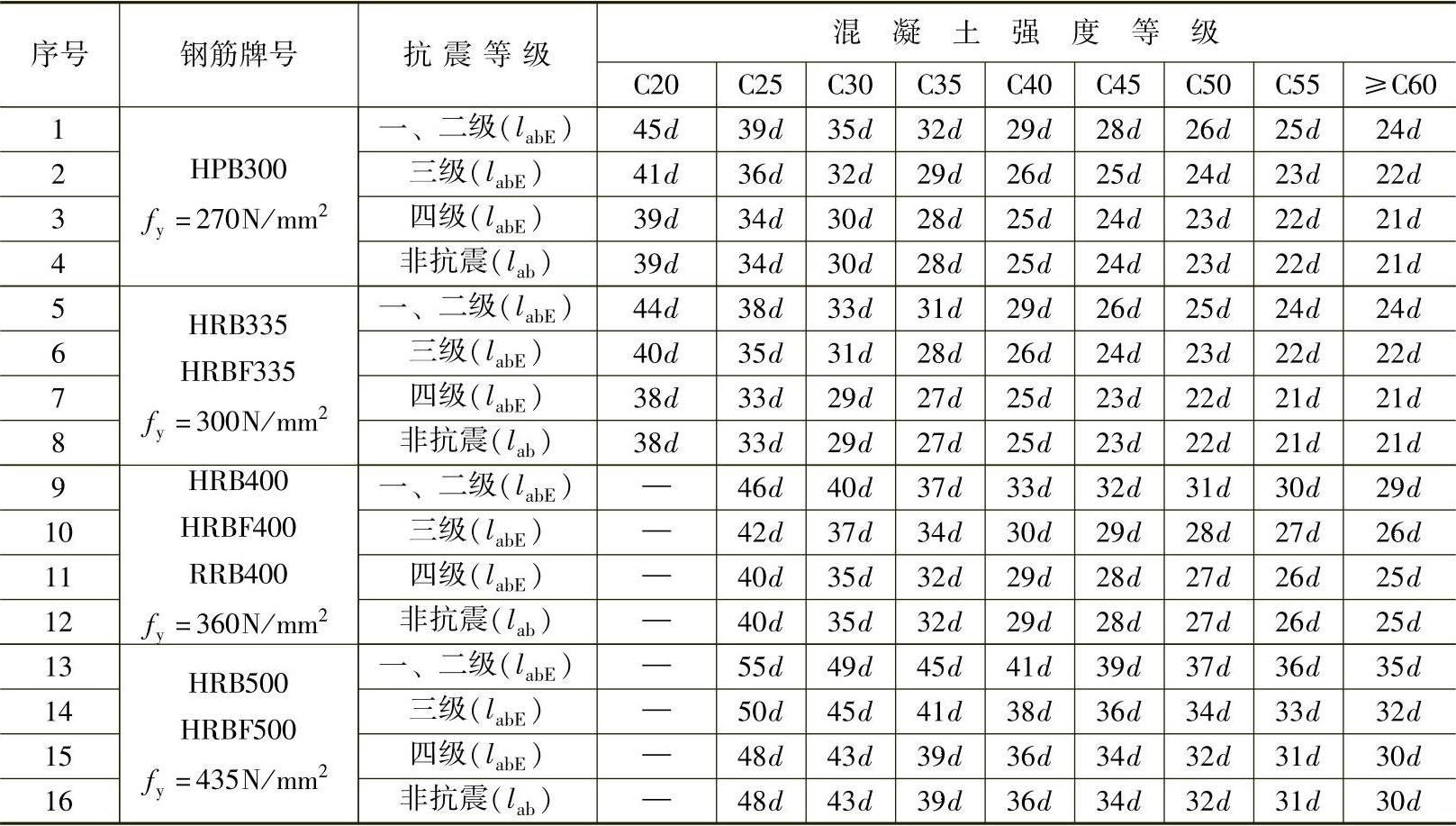

表1-107 非抗震及抗震结构受拉普通钢筋基本锚固长度lab、labE值
注：1.d为钢筋公称直径，单位为mm。
2.锚固长度不应小于200mm。
3.其他见本书中有关规定。

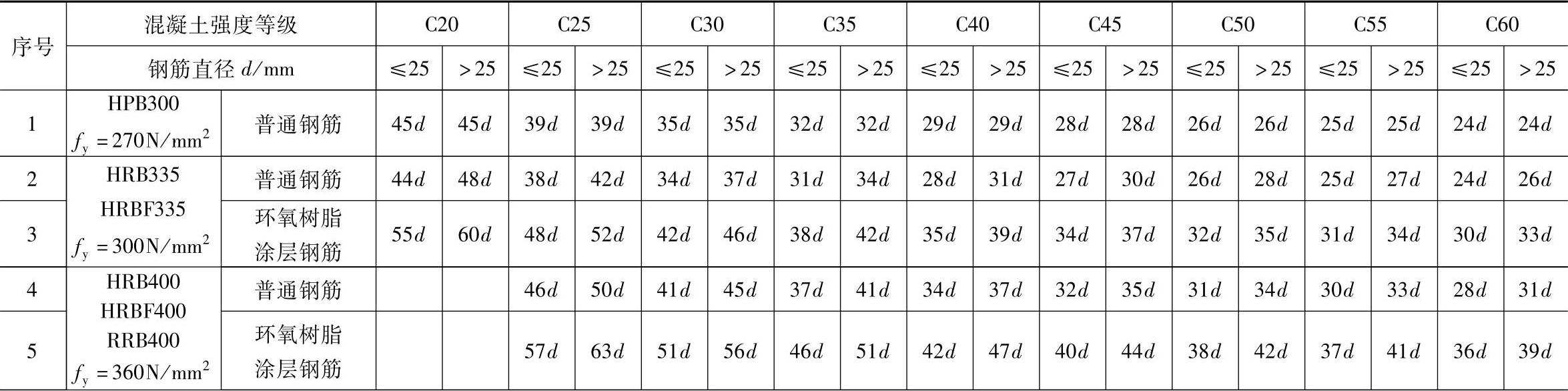

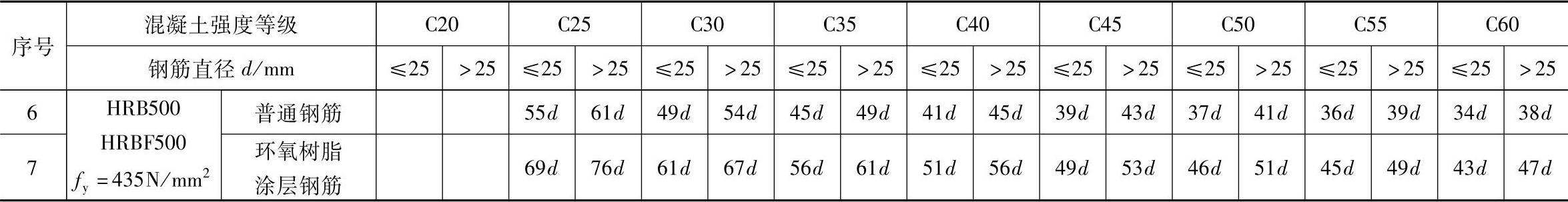

表1-108 非抗震及四级抗震等级结构受拉普通钢筋锚固长度la、laE值
注：1.d为钢筋公称直径，单位为mm。
2.la、laE值不应小于200mm。
3.其他见本书中有关规定。

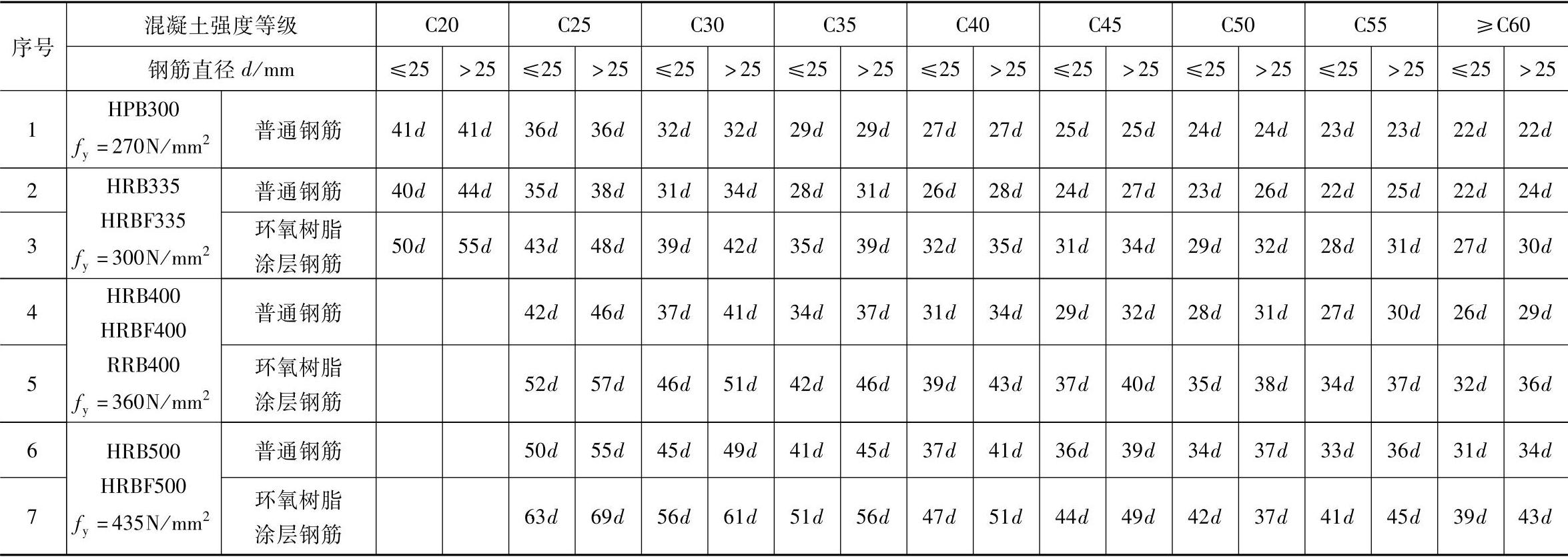

表1-109 一、二级抗震等级结构受拉普通钢筋锚固长度laE值
（续表1-109）
注：1.d为钢筋公称直径，单位为mm。
2.laE值不应小于200mm。
3.其他见本书中有关规定。

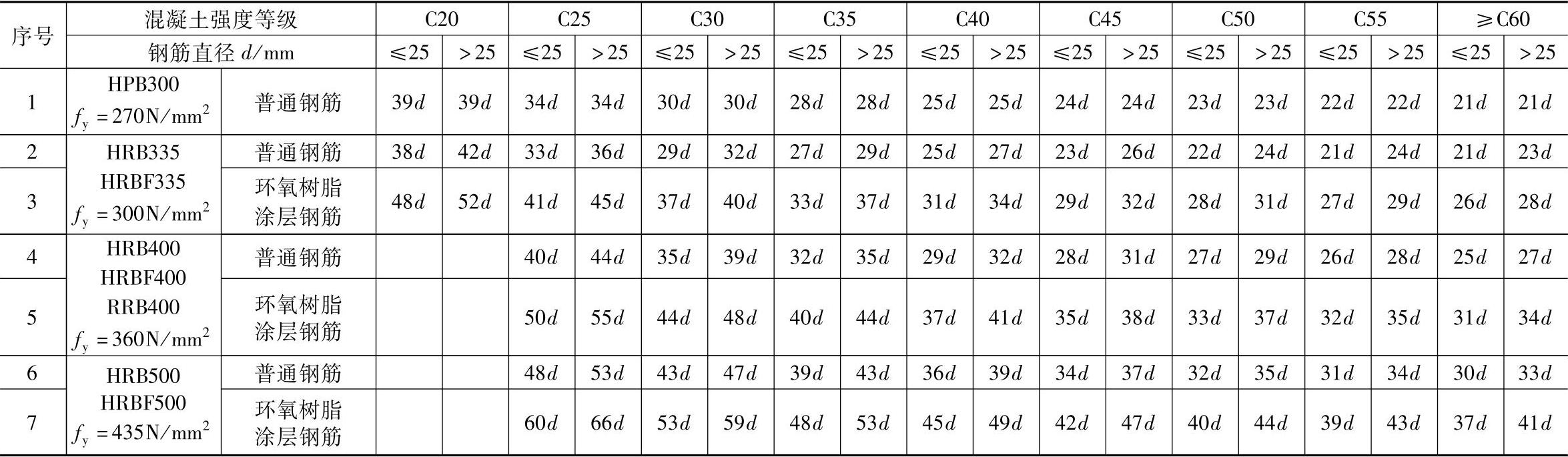

表1-110 三级抗震等级结构受拉普通钢筋锚固长度laE值
注：1.d为钢筋公称直径，单位为mm。
2.laE值不应小于200mm。
3.其他见本书中有关规定。
