普通钢筋锚固长度计算方法
【摘要】：普通钢筋的锚固长度计算见表1-102。表1-104 锚固长度修正系数注：1.任何情况下，受拉钢筋的锚固长度la不应小于200mm。
普通钢筋的锚固长度计算见表1-102。

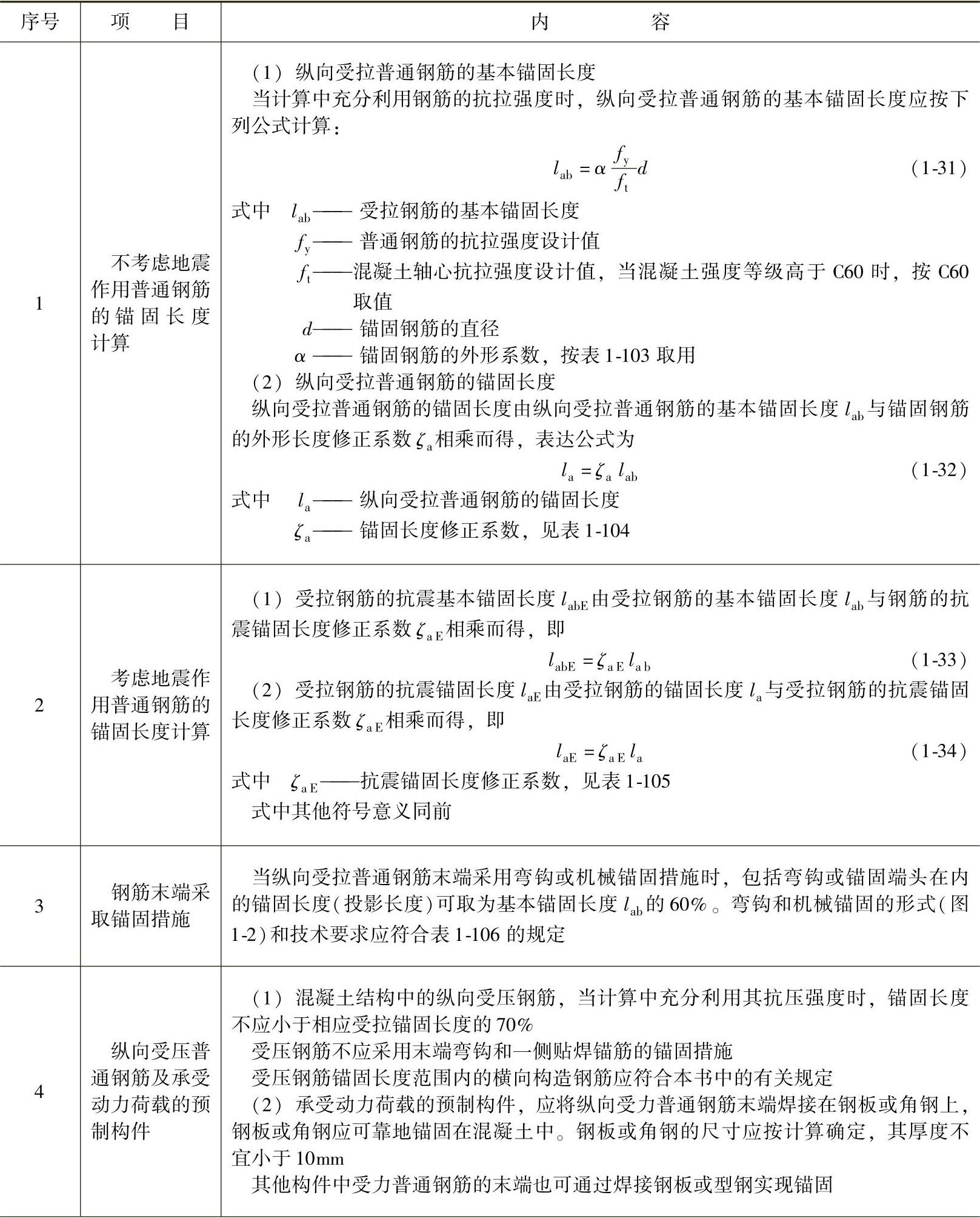

表1-102 普通钢筋的锚固长度计算
（续表1-102）

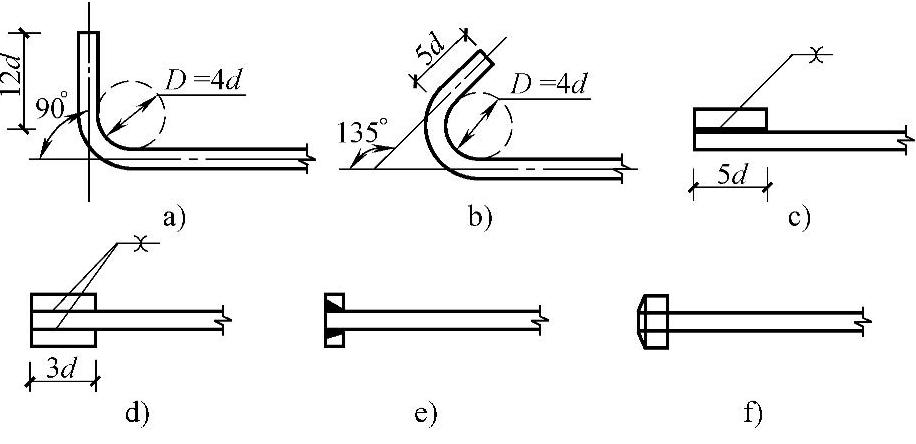

图1-2 弯钩和机械锚固的形式和技术要求
a）90°弯钩 b）135°弯钩 c）一侧贴焊锚筋 d）两侧贴焊锚筋 e）穿孔塞焊锚板 f）螺栓锚头

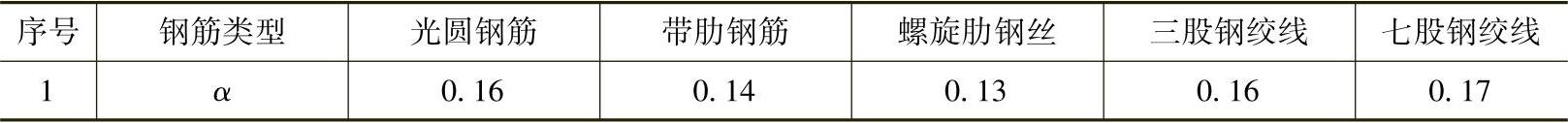

表1-103 锚固钢筋的外形系数α
注：光圆钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作受压钢筋时可不做弯钩。

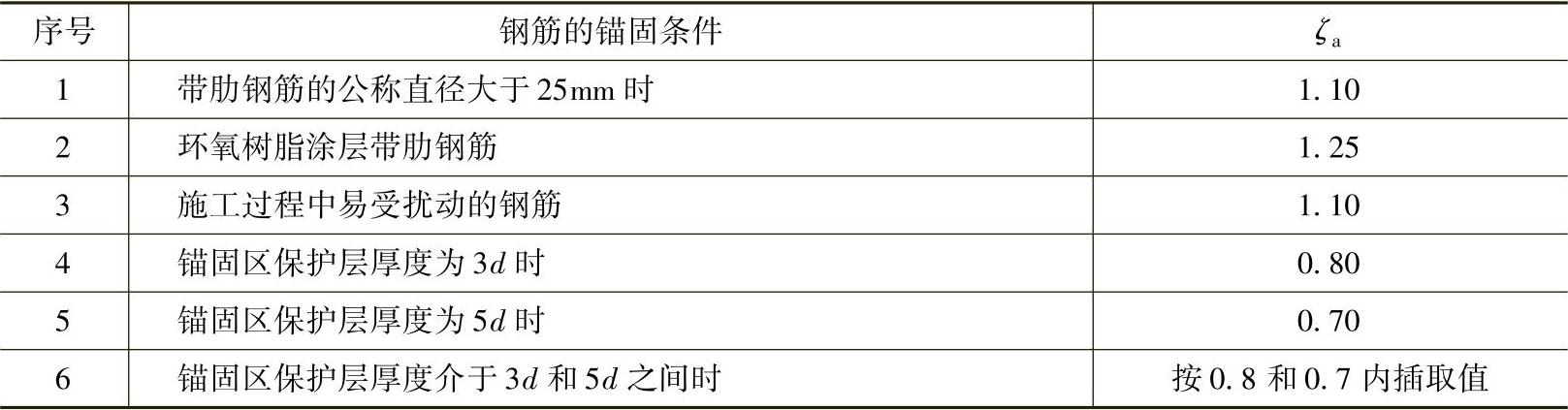

表1-104 锚固长度修正系数
注：1.任何情况下，受拉钢筋的锚固长度la不应小于200mm。
2.一般情况下（即不存在表中的钢筋锚固条件时）ζa=1.0。
3.当表中钢筋的锚固条件多于一项时可按连乘计算，但ζa不应小于0.6。

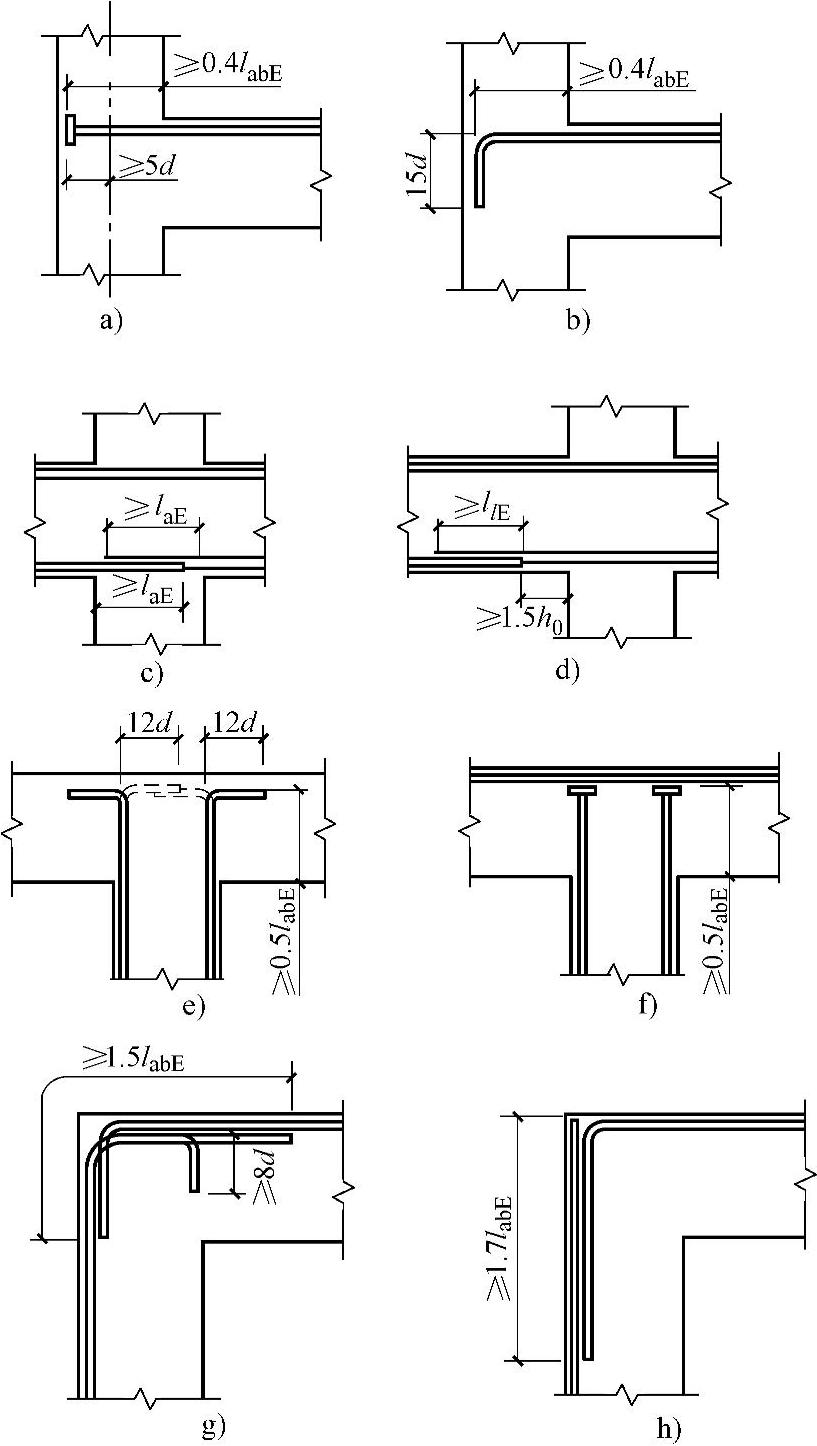

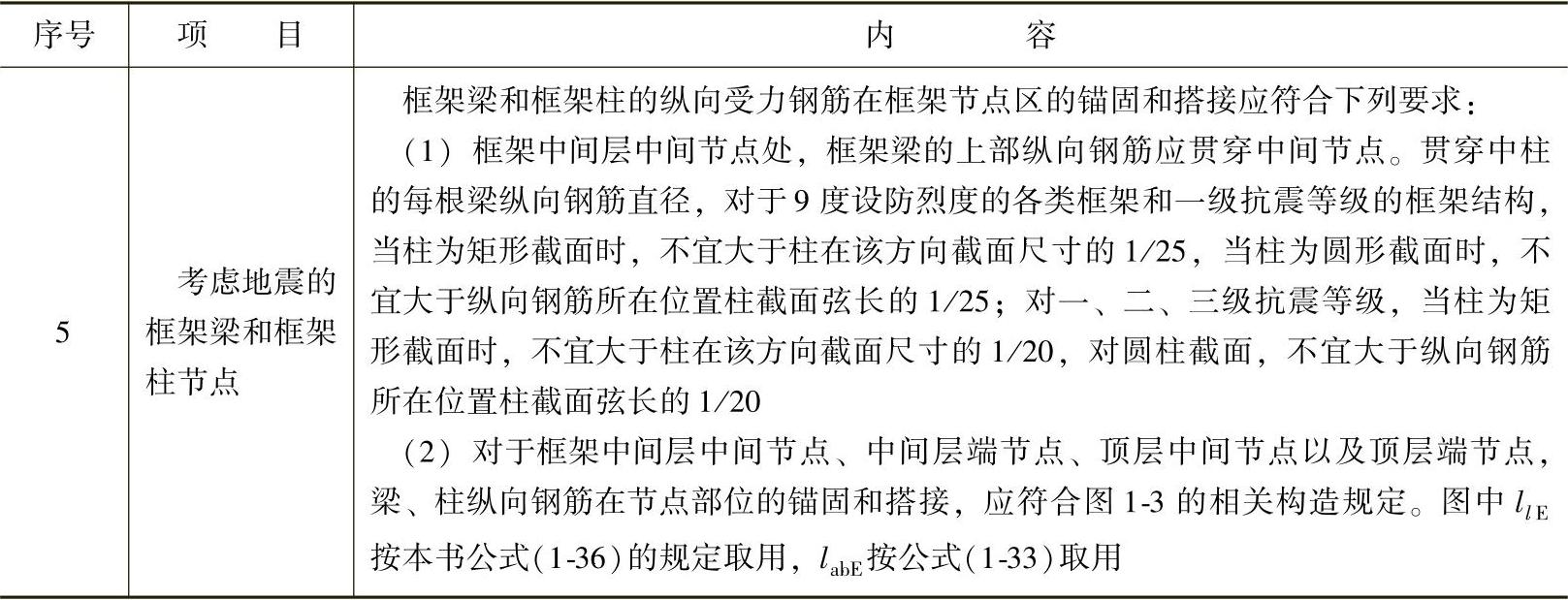

图1-3 梁和柱的纵向受力钢筋在节点区的锚固和搭接
a）中间层端节点梁筋加锚头（锚板）锚固 b）中间层端间节点梁筋90°弯折锚固 c）中间层中间节点梁筋在节点内直锚固 d）中间层中间节点梁筋在节点外搭接 e）顶层中间节点柱筋90°弯折锚固 f）顶层中间节点柱筋加锚头（锚板）锚固 g）钢筋在顶层端节点外侧和梁端顶部弯折搭接 h）钢筋在顶层端节点外侧直线搭接

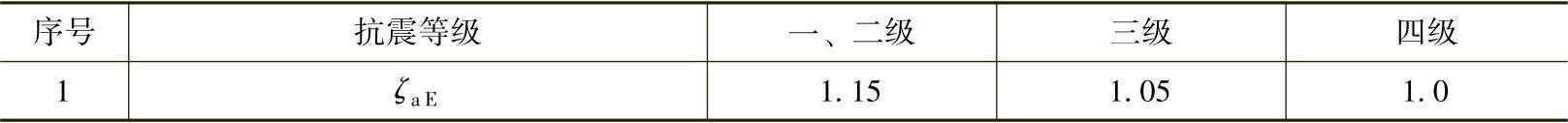

表1-105 受拉钢筋的抗震锚固长度修正系数

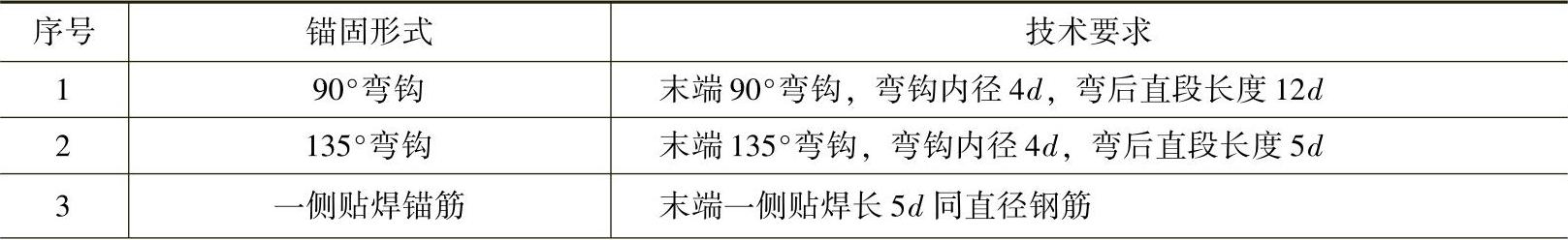

表1-106 钢筋弯钩和机械锚固的形式和技术要求

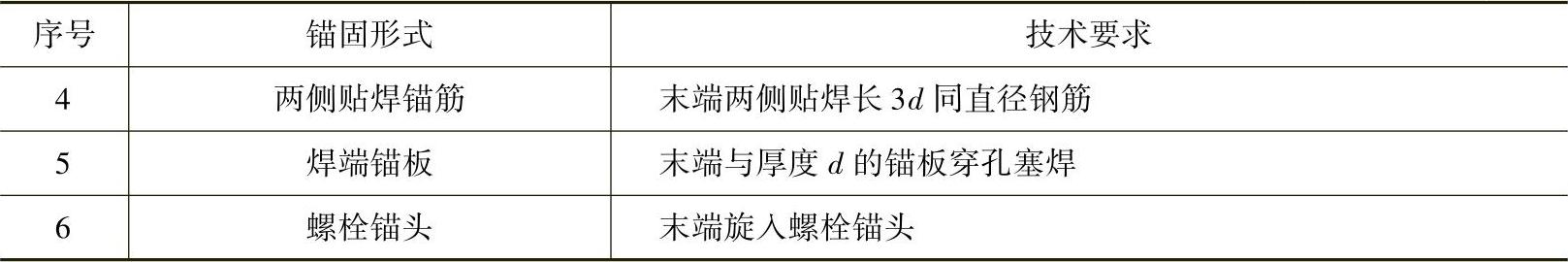

（续表1-106）
2.螺栓锚头和焊接锚板的承压净面积不应小于锚固钢筋截面面积的4倍。
3.螺栓锚头的规格应符合相关标准的要求。
4.螺栓锚头和焊接锚板的钢筋净间距不宜小于4d，否则应考虑群锚效应的不利影响。
5.截面角部的弯钩和一侧贴焊锚筋的布筋方向宜向截面内侧偏置。
