首页理论教育混凝土原材料技术指标-简明构造手册

混凝土原材料技术指标-简明构造手册

2023-08-31 理论教育版权反馈

【摘要】：混凝土原材料技术指标见表1-49。表1-49 混凝土原材料技术指标表1-50 通用硅酸盐水泥化学指标注：1.硅酸盐水泥压蒸试验合格时，其氧化镁的含量可放宽至6.0%。表1-56 细骨料的含泥量和泥块含量表1-57 粉煤灰技术要求表1-58 矿渣粉技术要求表1-59 硅灰技术要求表1-60 沸石粉技术要求表1-61 常用外加剂性能指标注：1.除含卜量和相对耐久性外，表中所列数据应为掺外加剂混凝土与基准混凝土的差值或比值。表1-62 混凝土拌合用水水质要求

混凝土原材料技术指标见表1-49。

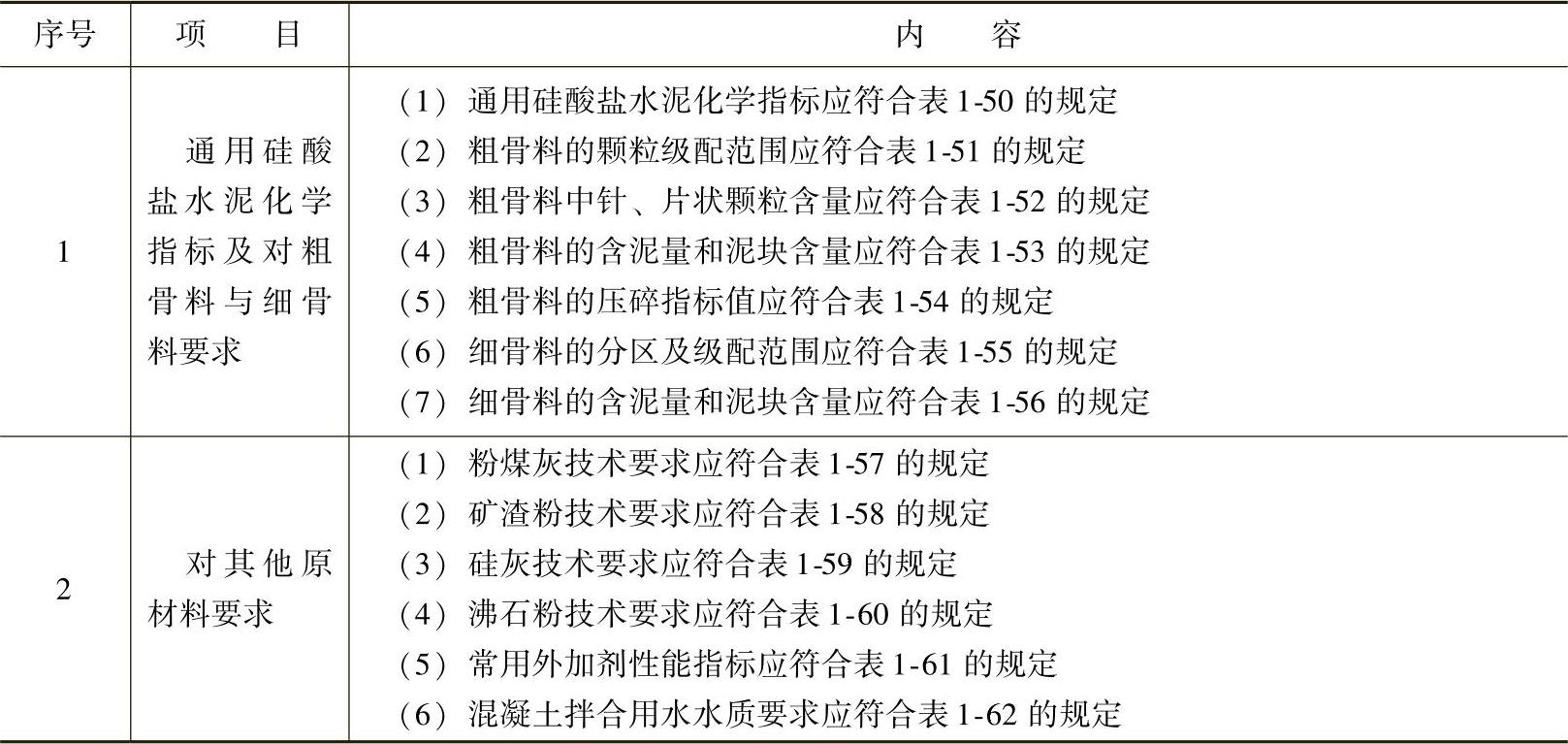

表1-49 混凝土原材料技术指标

表1-50 通用硅酸盐水泥化学指标（质量要求）（单位：%）

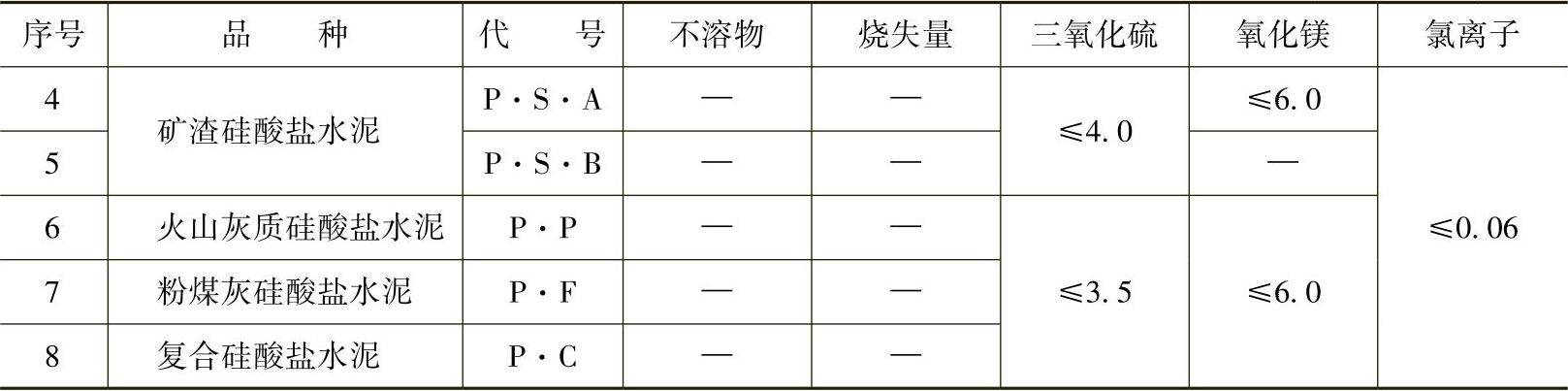

（续表1-50）

注：1.硅酸盐水泥压蒸试验合格时，其氧化镁的含量（质量分数）可放宽至6.0%。

2.A型矿渣硅酸盐水泥（P·S·A）、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥中氧化镁的含量（质量分数）大于6.0%时，应进行水泥压蒸安定性试验并合格。

3.氯离子含量有更低要求时，该指标由供需双方协商确定。

表1-51 粗骨料的颗粒级配范围

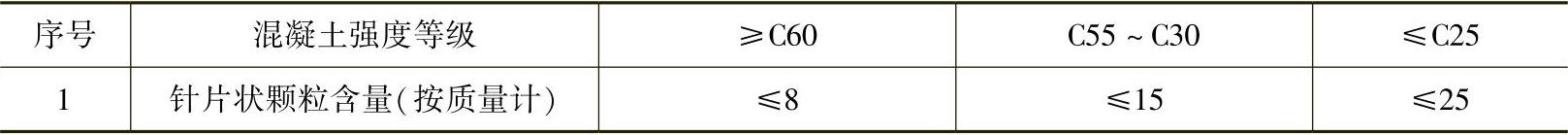

表1-52 粗骨料中针、片状颗粒含量（单位：%）

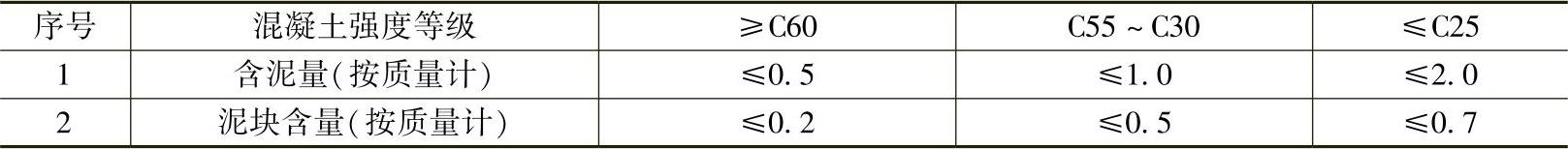

表1-53 粗骨料的含泥量和泥块含量（单位：%）

表1-54 粗骨料的压碎指标值（单位：%）

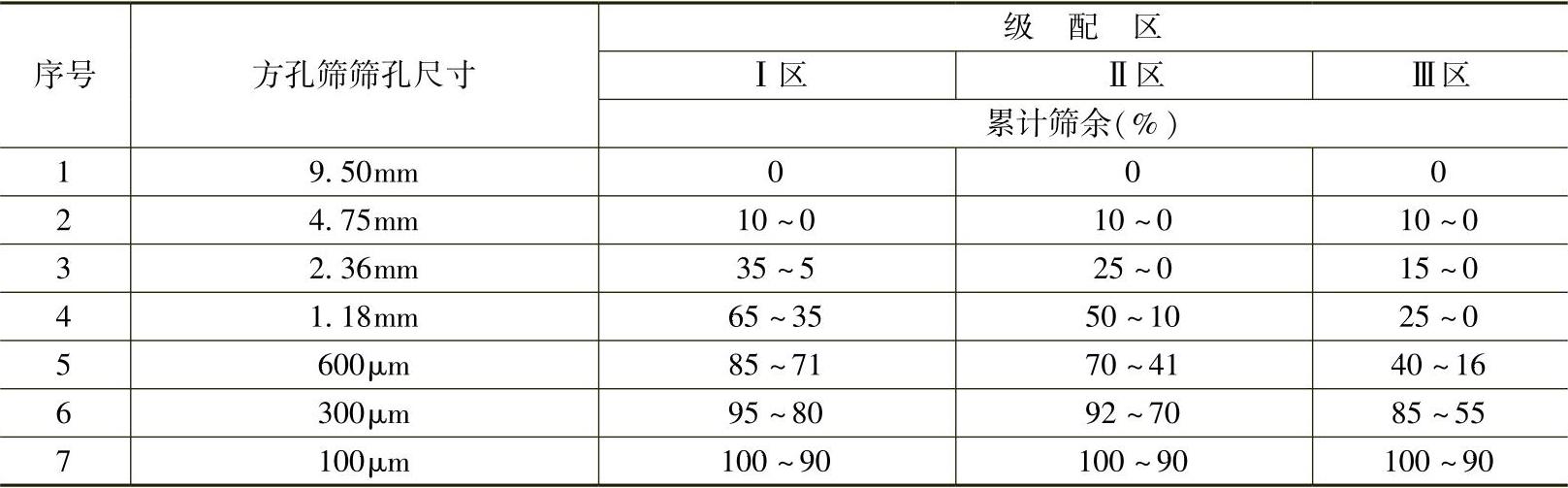

表1-55 细骨料的分区及级配范围

注：除4.75mm、600μm、100μm筛孔外，其余各筛孔累计筛余可超出分界线，但其总量不得大于5%。

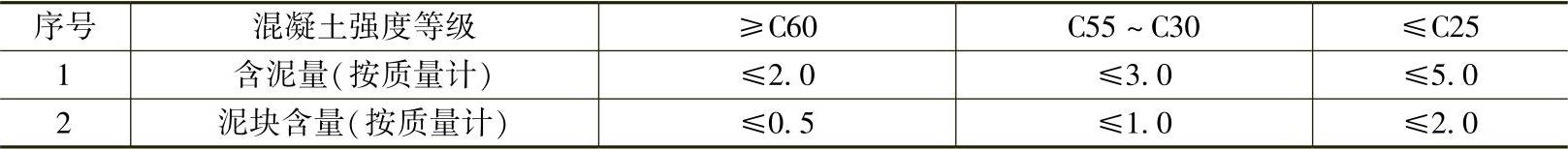

表1-56 细骨料的含泥量和泥块含量（单位：%）

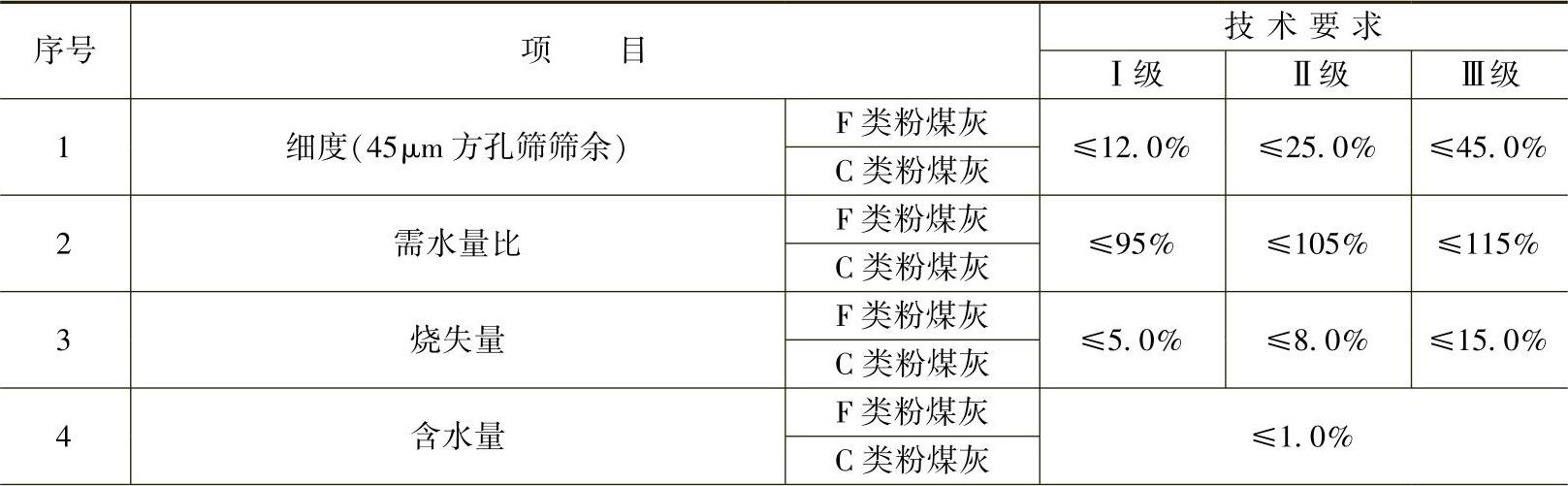

表1-57 粉煤灰技术要求

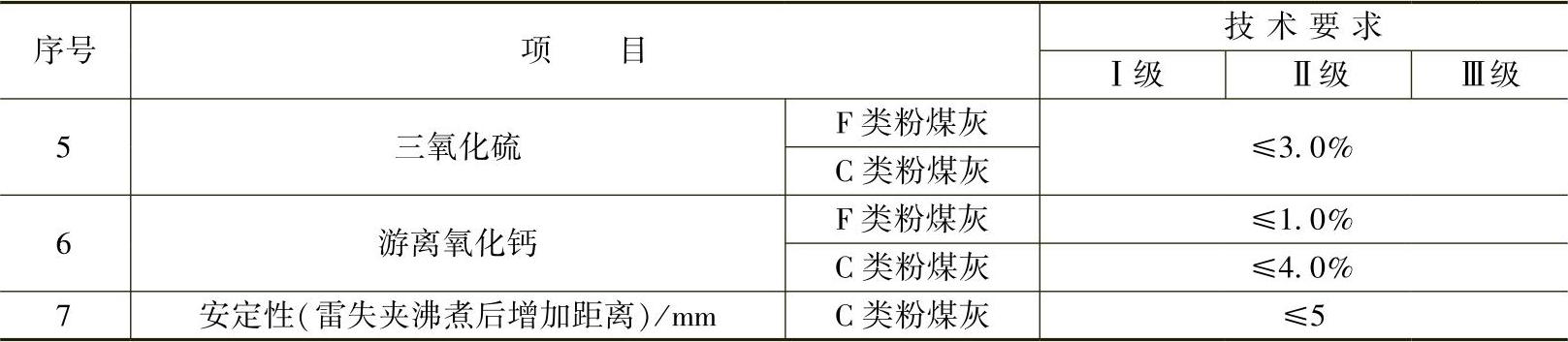

（续表1-57）

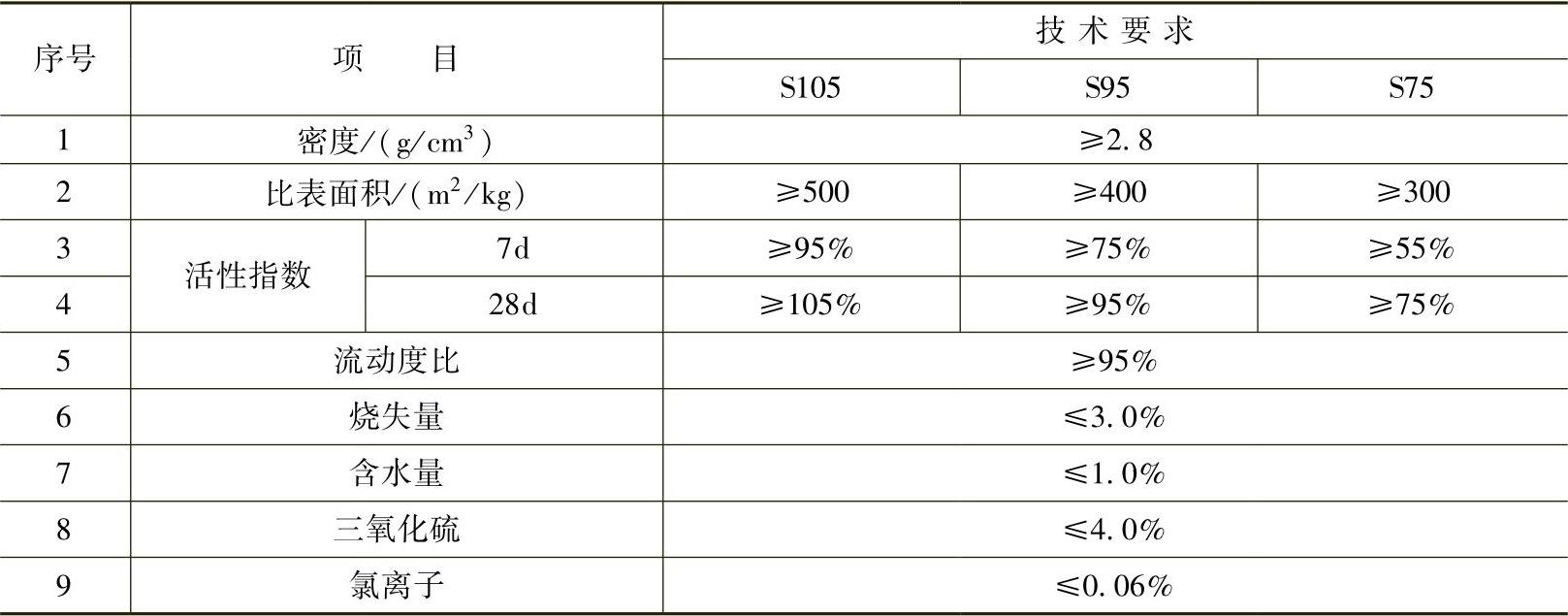

表1-58 矿渣粉技术要求

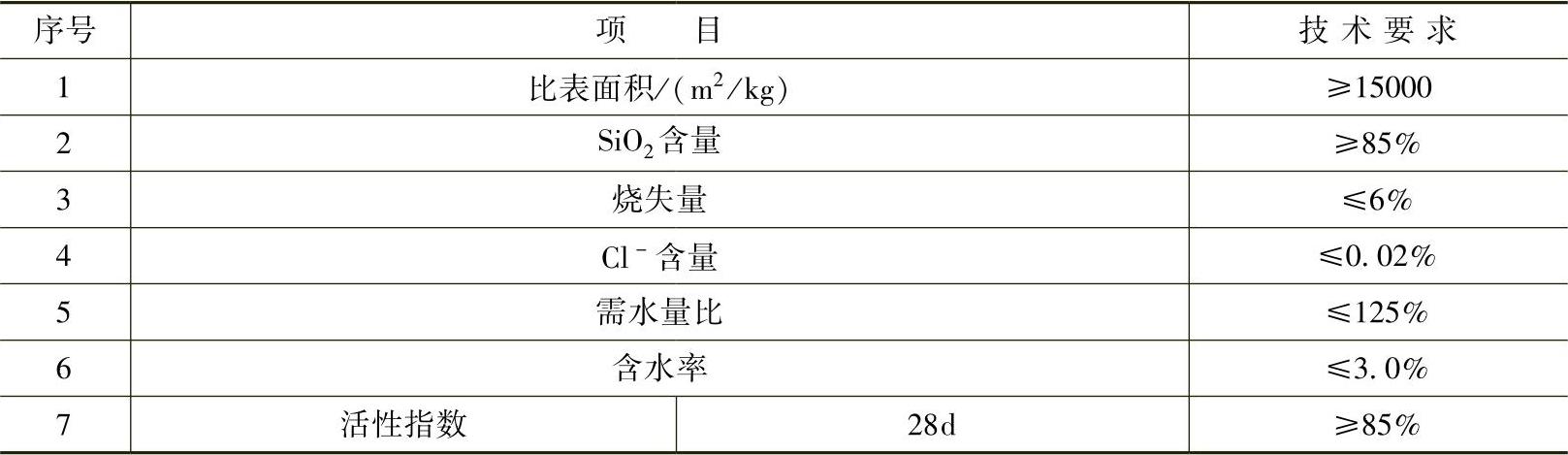

表1-59 硅灰技术要求

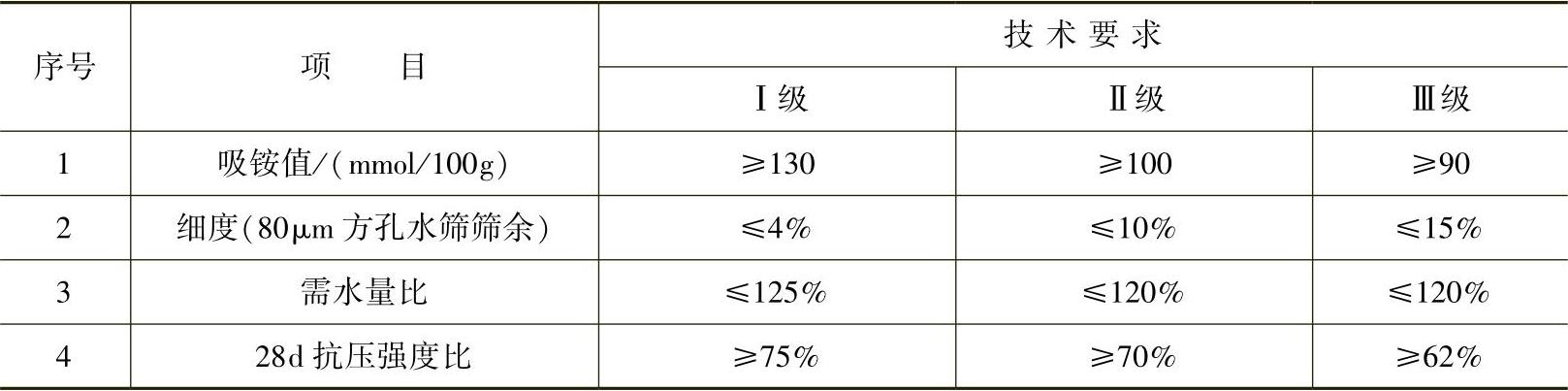

表1-60 沸石粉技术要求

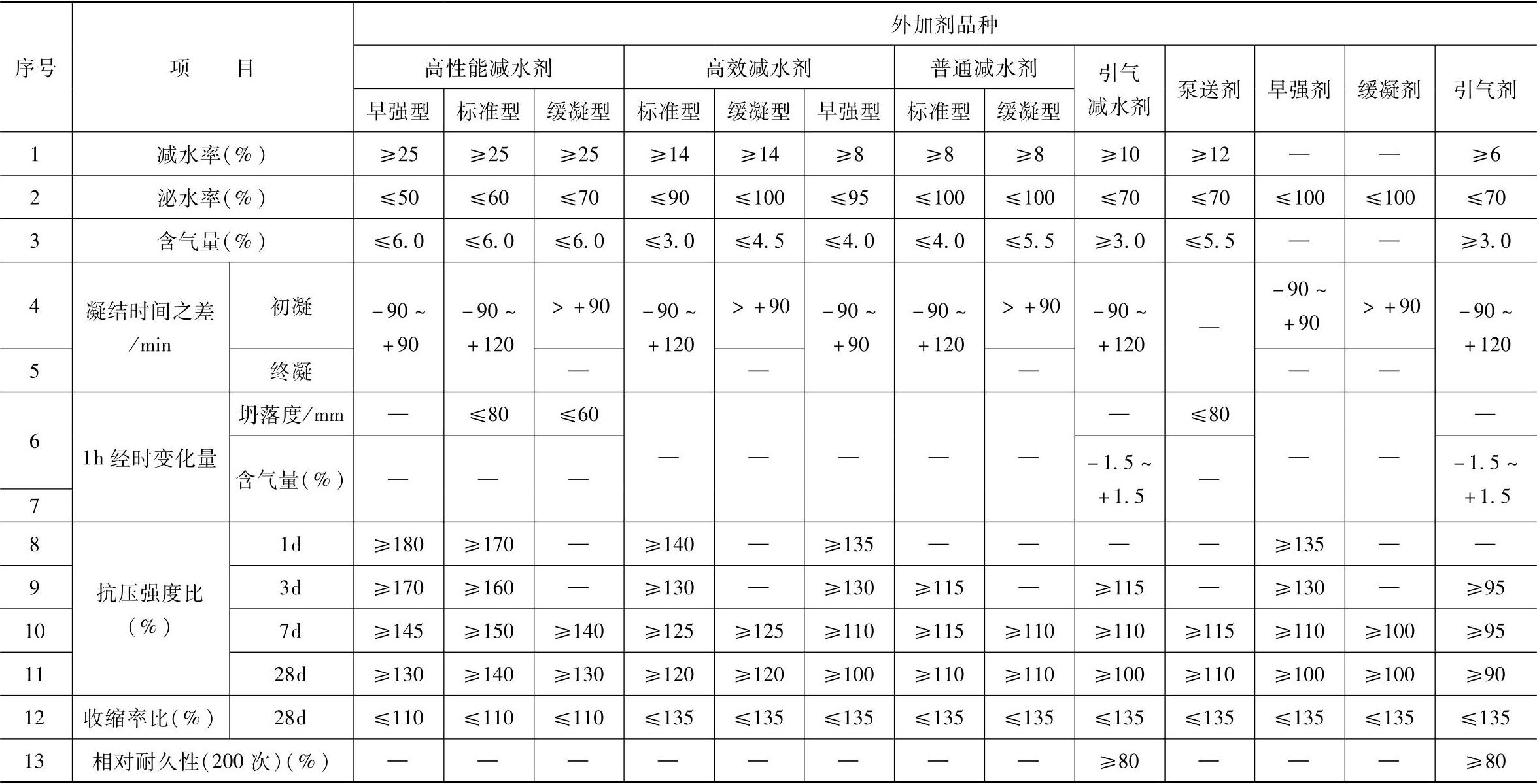

表1-61 常用外加剂性能指标

注：1.除含卜量和相对耐久性外，表中所列数据应为掺外加剂混凝土与基准混凝土的差值或比值。

2.凝结时间之差性能指标中的“-”号表示提前，“+”号表示延缓。

3.相对耐久性（200次）性能指标中的“＞80”表示将28d龄期的受检混凝土试件快速冻融循环200次后，动弹性模量保留值＞80%。

4.1h含气量经时变化量指标中的“-”号表示含气量增加，“+”号表示含气量减少。

5.其他品种外加剂的相对耐久性指标的测定，由供、需双方协商确定。

6.当用户对泵送剂等产品有特殊要求时，需要进行的补充试验项目、试验方法及指标，由供需双方协商决定。

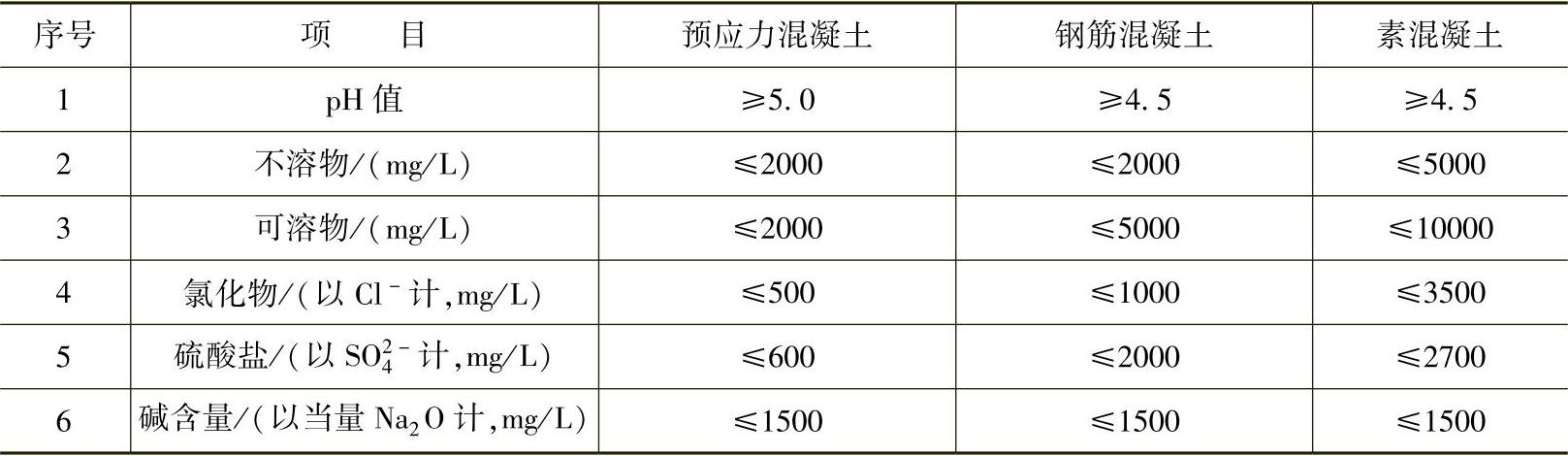

表1-62 混凝土拌合用水水质要求
