混凝土受弯构件的挠度限值与裂缝控制等级简明指南

2023-08-31 理论教育版权反馈

【摘要】：受弯构件的挠度限值与裂缝控制等级见表1-19。表1-19 受弯构件的挠度限值与裂缝控制等级表1-20 受弯构件的挠度限值注：1.表中l0为构件的计算跨度；计算悬臂构件的挠度限值时，其计算跨度l0按实际悬臂长度的2倍取用。表1-21 结构构件的裂缝控制等级及最大裂缝宽度的限值注：1.对处于年平均相对湿度小于60%地区一类环境下的受弯构件，其最大裂缝宽度限值可采用括号内的数值。

受弯构件的挠度限值与裂缝控制等级见表1-19。

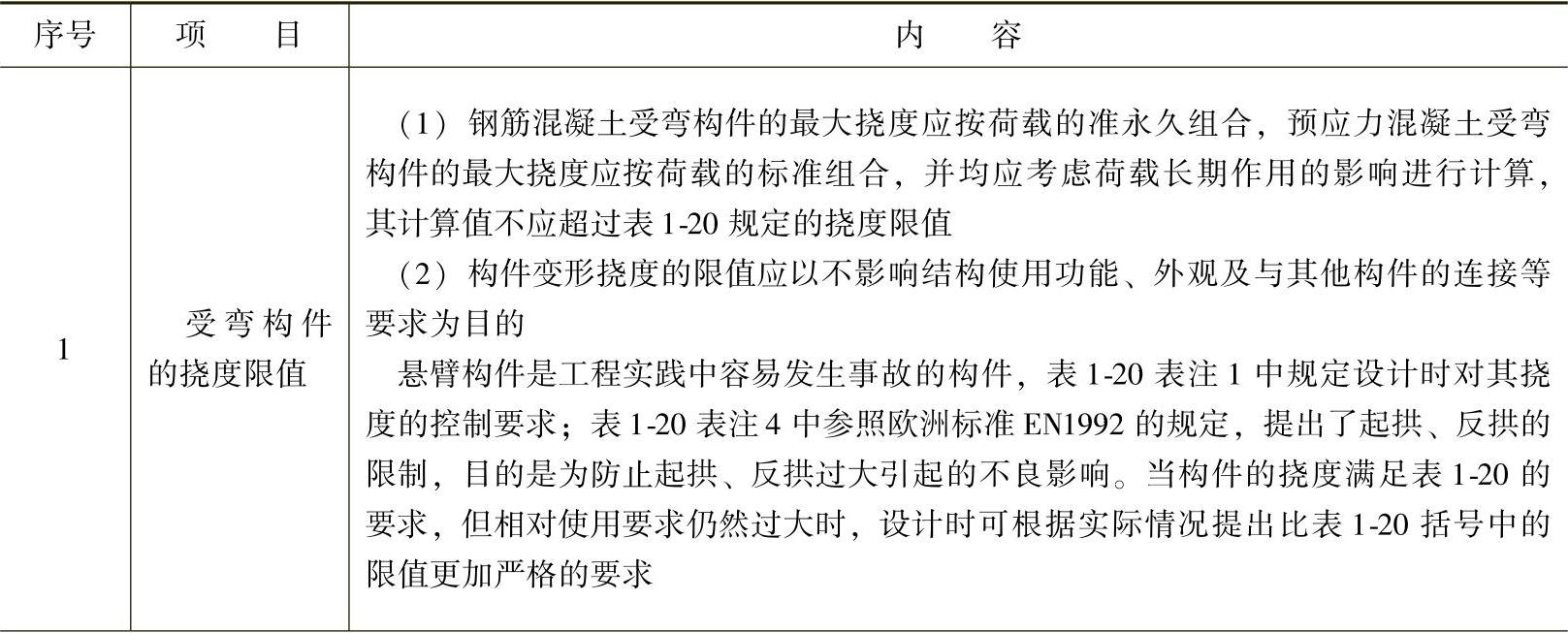

表1-19 受弯构件的挠度限值与裂缝控制等级

（续表1-19）

表1-20 受弯构件的挠度限值

注：1.表中l₀为构件的计算跨度；计算悬臂构件的挠度限值时，其计算跨度l₀按实际悬臂长度的2倍取用。

2.表中括号内的数值适用于使用上对挠度有较高要求的构件。

3.如果构件制作时预先起拱，巨使用上也允许，则在验算挠度时，可将计算所得的挠度值减去起拱值；对预应力混凝土构件，尚可减去预加力所产生的反拱值。

4.构件制作时的起拱值和预加力所产生的反拱值，不宜超过构件在相应荷载组合作用下的计算挠度值。

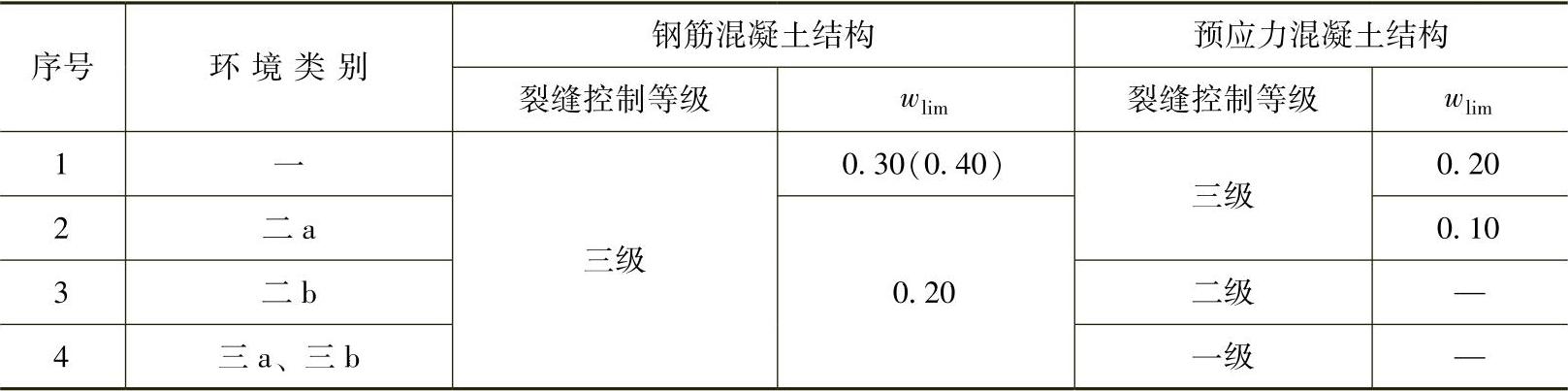

表1-21 结构构件的裂缝控制等级及最大裂缝宽度的限值（单位：mm）

注：1.对处于年平均相对湿度小于60%地区一类环境下的受弯构件，其最大裂缝宽度限值可采用括号内的数值。

2.在一类环境下，对钢筋混凝土屋架、托架及需做疲劳验算的吊车梁，其最大裂缝宽度限值应取为0.20mm；对钢筋混凝土屋面梁和托梁，其最大裂缝宽度限值应取为0.30mm。

3.在一类环境下，对预应力混凝土屋架、托架及双向板体系，应按二级裂缝控制等级进行验算；对一类环境下的预应力混凝土屋面梁、托梁、单向板，应按表中二a类环境的要求进行验算；在一类和二a类环境下需做疲劳验算的预应力混凝土吊车梁，应按裂缝控制等级不低于二级的构件进行验算。

4.表中规定的预应力混凝土构件的裂缝控制等级和最大裂缝宽度限值仅适用于正截面的验算。

5.对于烟囱、筒仓和处于液体压力下的结构，其裂缝控制要求应符合专门标准的有关规定。

6.对处于四类、五类环境下的结构构件，其裂缝控制要求应符合专门标准的有关规定。

7.表中的最大裂缝宽度限值为用于验算荷载作用引起的最大裂缝宽度。
