钢筋混凝土结构耐久性设计指南

2023-08-31 理论教育版权反馈

【摘要】：混凝土结构的耐久性设计见表1-16。表1-18 结构混凝土材料的耐久性基本要求注：1.氯离子含量是指其占胶凝材料总量的百分比。

混凝土结构的耐久性设计见表1-16。

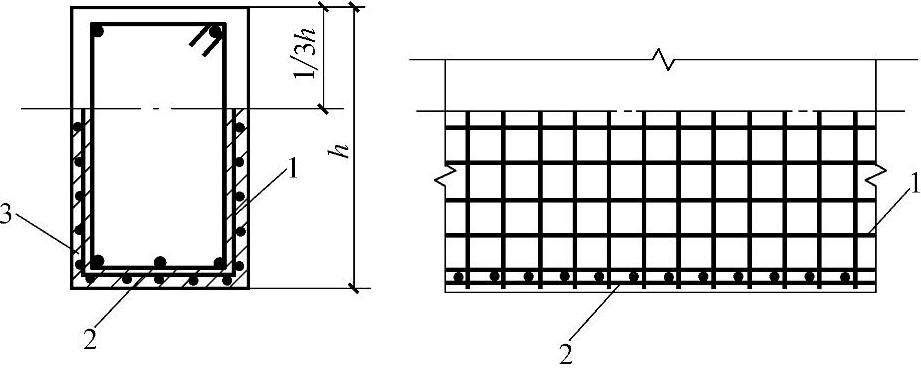

图1-1 配置表层钢筋网片的构造要求

1—梁侧表层钢筋网片 2—梁底表层钢筋网片 3—配置网片钢筋区域

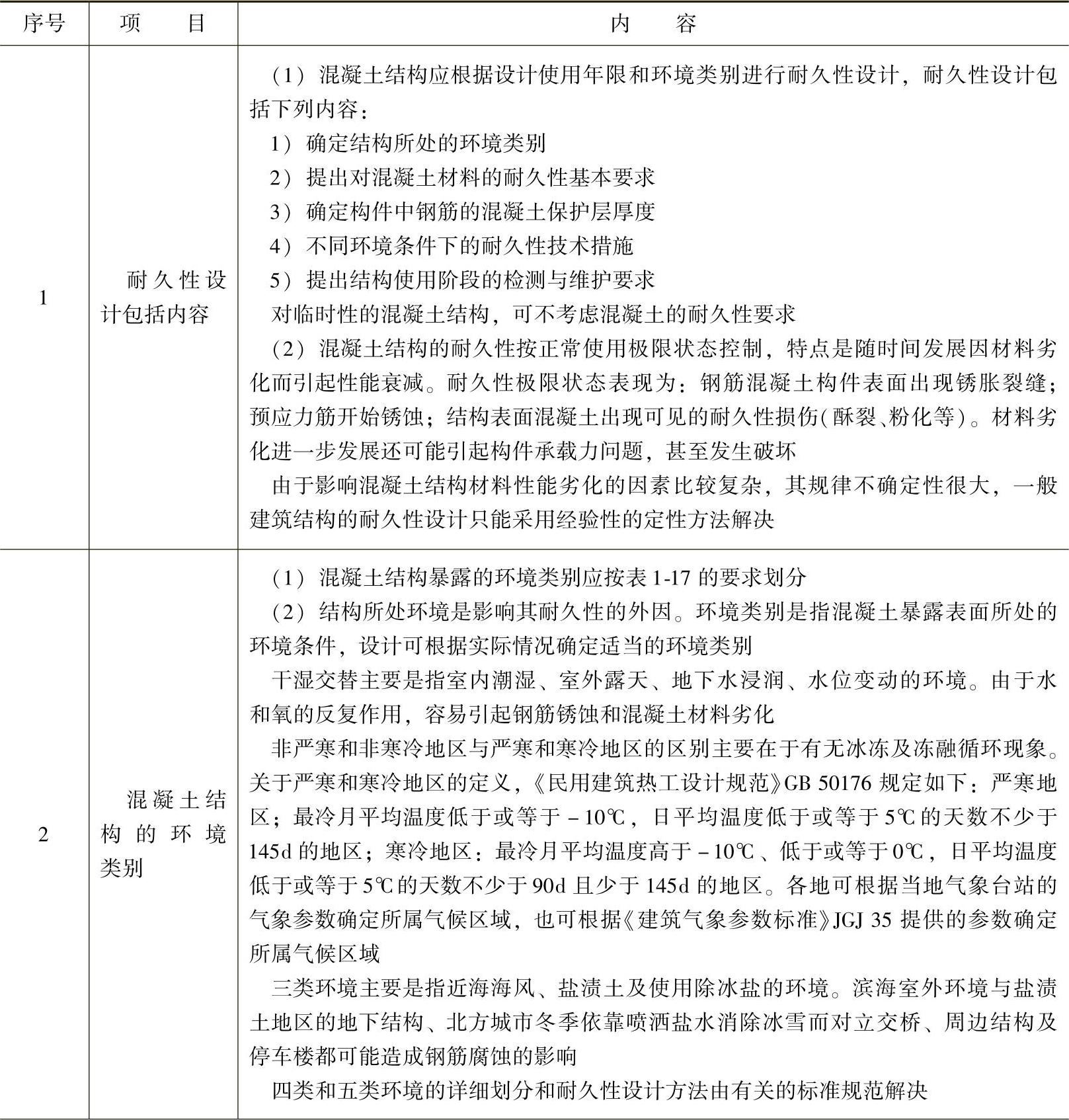

表1-16 混凝土结构的耐久性设计

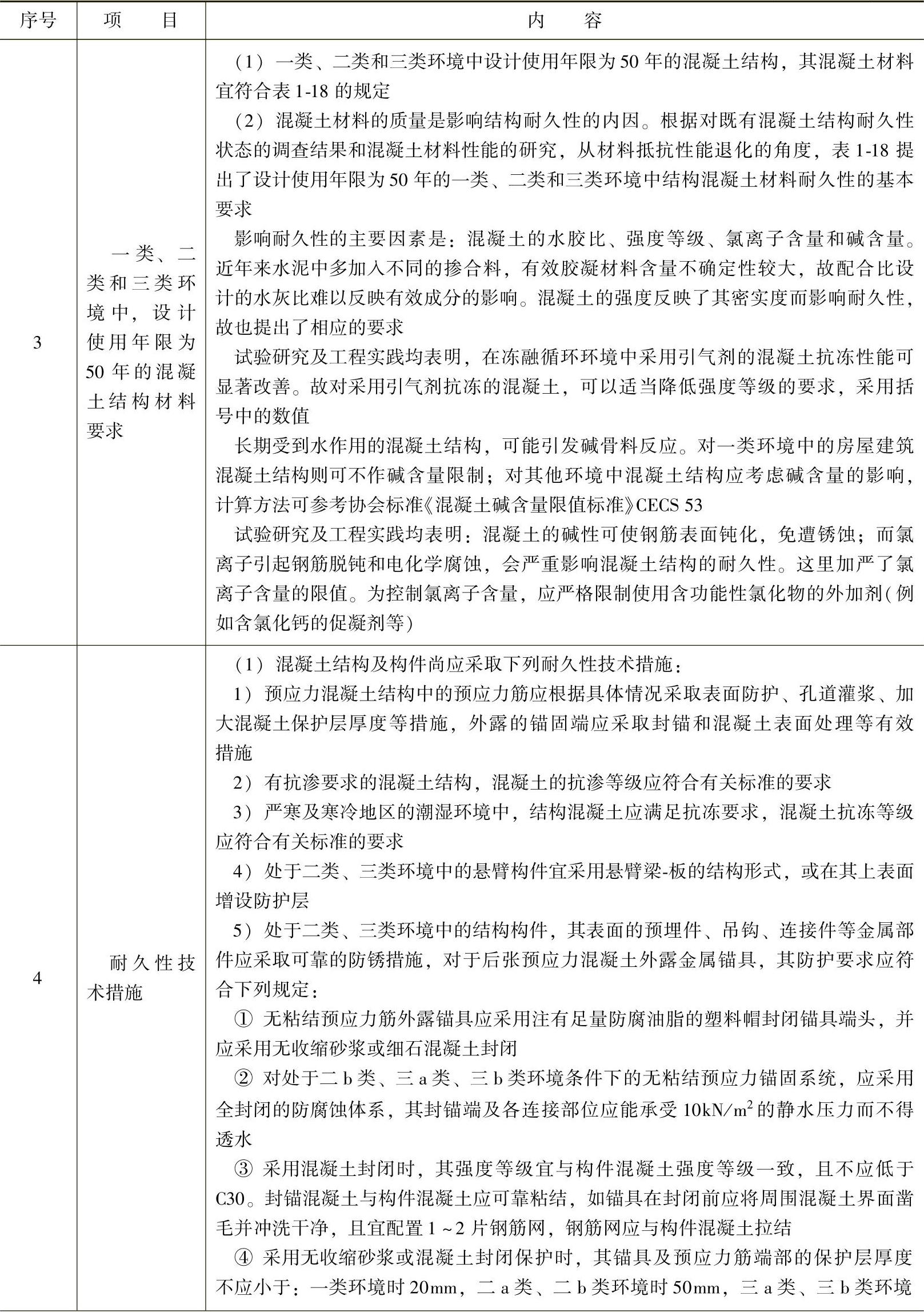

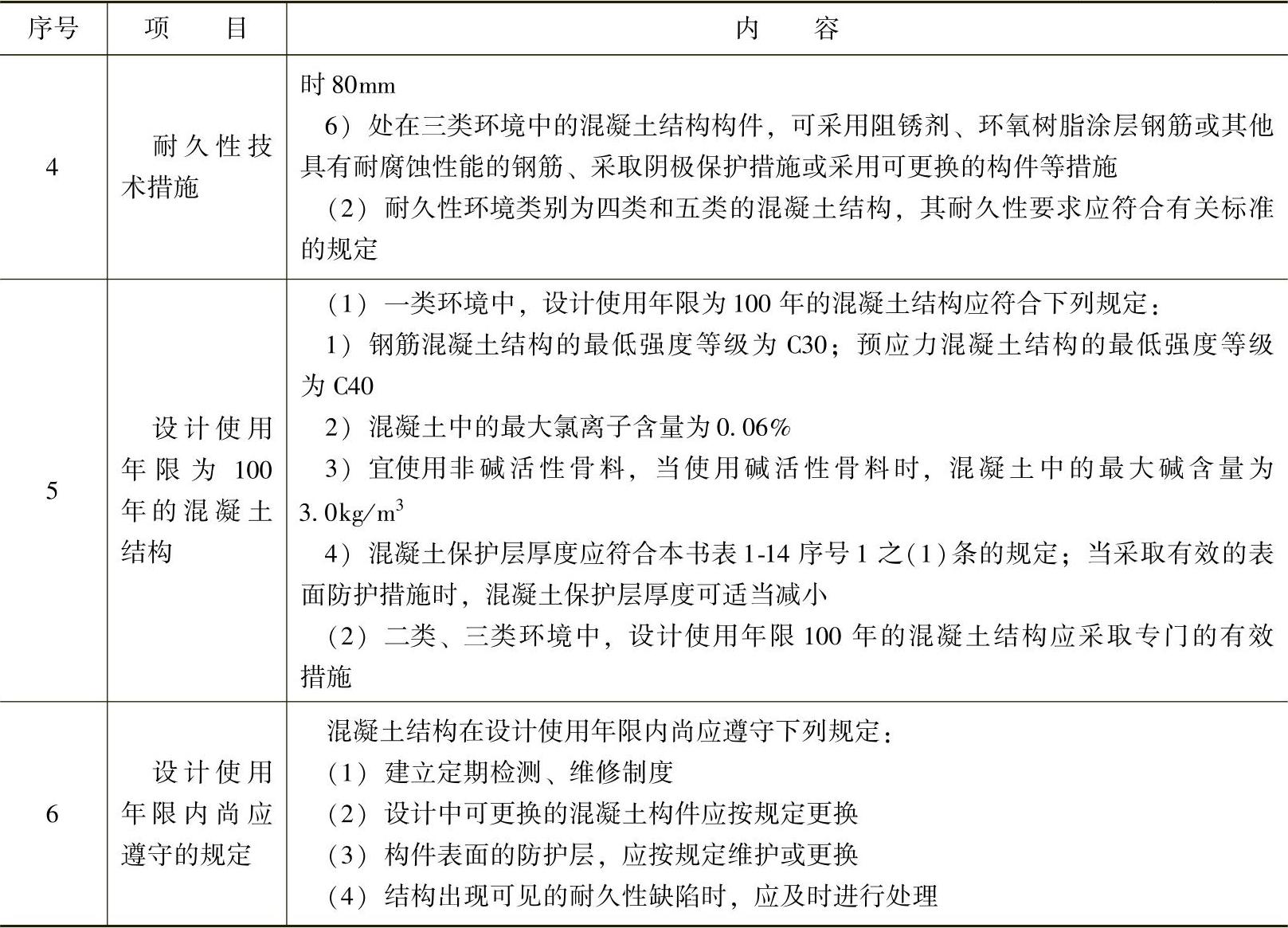

（续表1-16）

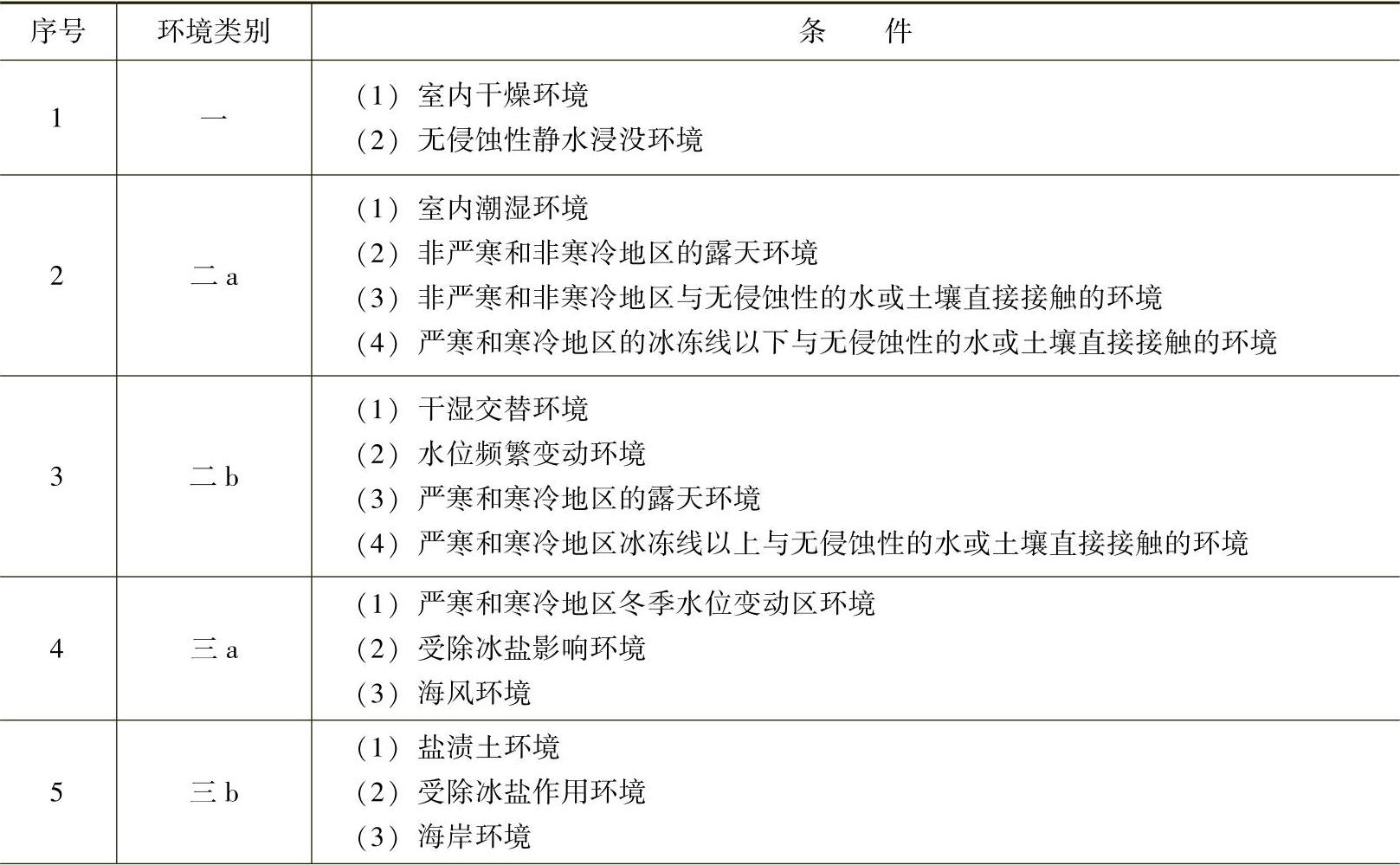

表1-17 混凝土结构的环境类别

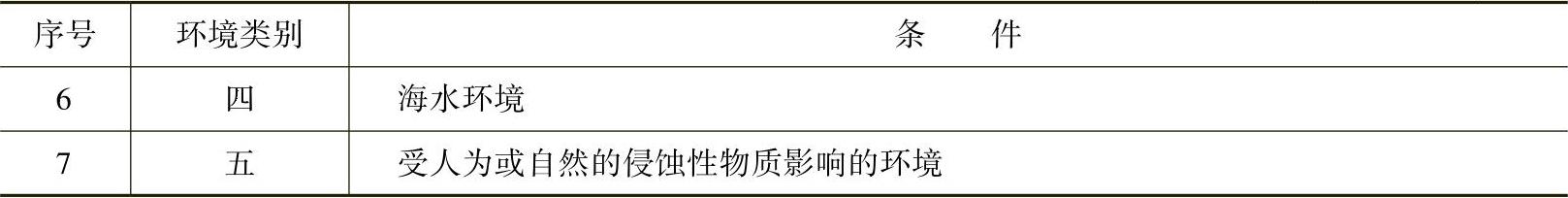

（续表1-17）

注：1.室内潮湿环境是指构件表面经常处于结露或湿润状态的环境。

2.严寒和寒冷地区的划分应符合现行国家标准《民用建筑热工设计规范》GB 50176的有关规定。

3.海岸环境和海风环境宜根据当地情况，考虑主导风向及结构所处迎风、背风部位等因素的影响，由调查研究和工程经验确定。

4.受除冰盐影响环境是指受到除冰盐盐雾影响的环境；受除冰盐作用环境是指被除冰盐溶液溅射的环境以及使用除冰盐地区的洗车房、停车楼等建筑。

5.暴露的环境是指混凝土结构表面所处的环境。

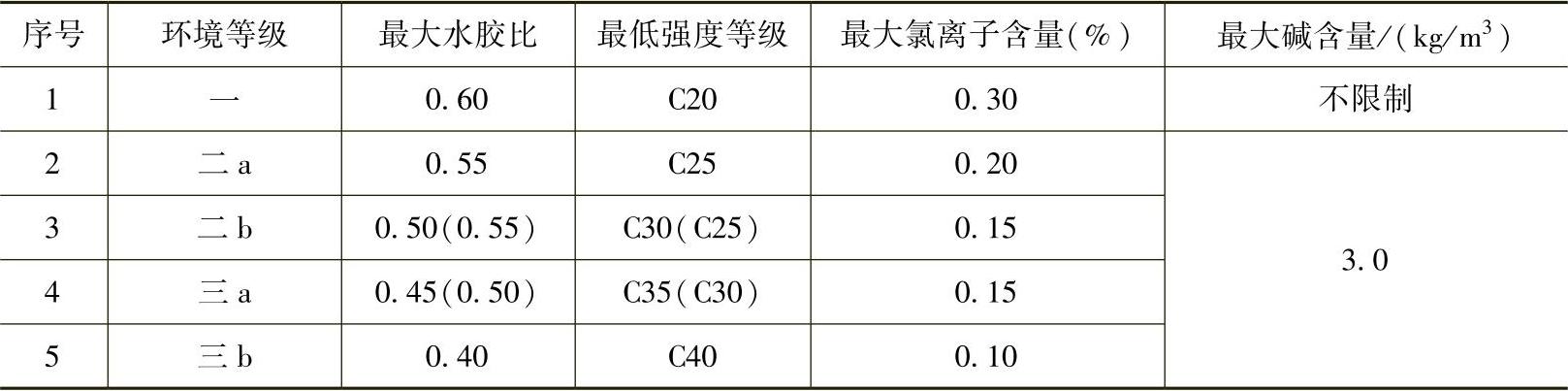

表1-18 结构混凝土材料的耐久性基本要求

注：1.氯离子含量是指其占胶凝材料总量的百分比。

2.预应力构件混凝土中的最大氯离子含量为0.06%；其最低混凝土强度等级宜按表中的规定提高两个等级。

3.素混凝土构件的水胶比及最低强度等级的要求可适当放松。

4.有可靠工程经验时，二类环境中的最低混凝土强度等级可降低一个等级。

5.处于严寒和寒冷地区二b类、三a类环境中的混凝土应使用引气剂，并可采用括号中的有关参数。

6.当使用非碱活性骨料时，对混凝土中的碱含量可不作限制。
