汽车维修：曲轴位置传感器的特点及应用
【摘要】：磁性会消退，粘贴磁铁能应急 凡是电磁感应式曲轴位置传感器，其内部都有磁体，该磁体在高温作用下磁性会逐渐减弱，容易导致信号电压降低或者不稳定。检查曲轴位置传感器的外观，没有发现损伤。拆开曲轴位置传感器的插接器，测量其线圈的电阻为1.28kΩ，正常。借来一个原厂曲轴位置传感器，替换后试车，能够顺利起动。于是确定故障原因是曲轴位置传感器的磁性变弱。分析原因，是在长期使用过程中，曲轴位置传感器磁性逐渐消退的缘故。
（1）磁性会消退，粘贴磁铁能应急 凡是电磁感应式曲轴位置传感器，其内部都有磁体，该磁体在高温作用下（或撞击后）磁性会逐渐减弱，容易导致信号电压降低或者不稳定。此时如果粘贴磁铁，往往可以奏效。 一辆海南马自达旅行车，装配JM491Q⁃E 2.2L单点电喷发动机，累计行驶23万km，在一家快修店更换自动变速器油后不能起动。开始以为是没有高压火花或者不喷油造成的，怀疑曲轴位置信号不正常。检查曲轴位置传感器的外观，没有发现损伤。进行火花塞跳火试验，只在起动时跳了1次火。拆开曲轴位置传感器的插接器，测量其线圈的电阻为1.28kΩ，正常。更换蓄电池，使用不到1周，故障又重现。借来一个原厂曲轴位置传感器，替换后试车，能够顺利起动。于是确定故障原因是曲轴位置传感器的磁性变弱。找来环氧树脂胶，将一小块磁铁可靠地粘贴在曲轴位置传感器的后面，装复后，发动机起动正常。分析原因，是在长期使用过程中，曲轴位置传感器磁性逐渐消退的缘故。

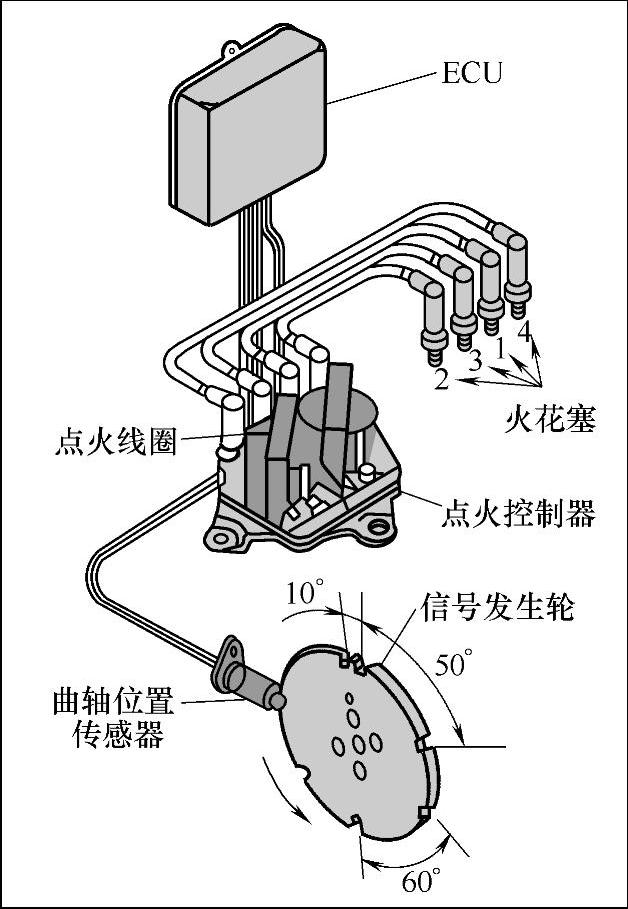

图5-37 曲轴位置传感器工作原理示意图
（2）电磁易干扰，实施屏蔽可防范 电磁感应式曲轴位置传感器实质上是一个交流发电机，是有源式信号发生装置，它发出的信号电压是很微弱的，只有毫伏级，所以需要设置屏蔽保护装置，防止发出的信号受电磁干扰。
一辆老款奇瑞风云轿车，使用起动机无法起动发动机，但是用人推或用其他汽车牵引可以起动。检查起动机、蓄电池都正常。更换过许多零件，一直修不好。经过专家认定，这是设计问题，曲轴位置传感器与起动机的距离太近，起动机一旦产生电磁干扰，会影响曲轴位置传感器的正常工作。
