解决汽车接地不良故障
【摘要】：此种情况说明接地点接触不良或仪表的供电不足。查看该车的电路图，发现刮水器电路和里程表电路共用一个接地点，而且在接地位置上加装了防盗喇叭的接地线，由于接地螺栓没有紧固，从而导致上述故障。如果控制模块接地不良，会造成计算机程序絮乱，并输出错误的指令，进而引发多个故障。这种现象说明某处可能接地不良，发动机控制线路的电阻过大。
在维修实践中，许多看起来毫无关联的故障现象，其实是由接地不良引起的。例如传感器的信号输出值高于正常范围或一直不变；起动机、前照灯、风扇电动机等大功率负载的性能失常，都可能与电路接地不良有关。
①断开仪表插头又重新插上，仪表盘上的指示灯会闪一次，这是因为断开时的反向电压较高，又能把它点亮一下。此种情况说明接地点接触不良或仪表的供电不足。一辆赛拉图轿车，当打开刮水器开关时，里程表指针跳动一下，刮水器开启后不久就不转动了。查看该车的电路图，发现刮水器电路和里程表电路共用一个接地点，而且在接地位置上加装了防盗喇叭的接地线，由于接地螺栓没有紧固，从而导致上述故障。
②开启空调器时怠速游车，恶化后容易熄火，在不平或颠簸路面上故障现象最明显，这是典型的主接地线接触不良的故障，通常是蓄电池的负极与车身之间接触不良，需要认真处理蓄电池负极与车身之间的接地点。
③故障诊断仪查询到多个故障码，而且它们之间没有关联性，应当检查控制模块的接地是否不良。如果控制模块接地不良，会造成计算机程序絮乱，并输出错误的指令，进而引发多个故障。一辆2012款新帕萨特1.8T轿车，在高速公路上行驶时，按喇叭、开启刮水器、开启空调器时，发动机抖动并且马上熄火。关闭点火开关，重新起动发动机，又恢复正常。这种现象说明某处可能接地不良，发动机控制线路的电阻过大。查阅电路图，发现电喇叭、刮水器与点火线圈共用一个接地点“640”。检查发现该处螺栓松动，拧紧后试车，故障现象消失。
④要熟悉各车型接地点的位置。在大众AJR发动机电路图下方的横线上，用圆圈表示接地点，圆圈内的数字表示接地点的位置，其中1号接地点在发动机控制单元旁边的车身上，2号接地点在蓄电池的支架上，3号接地点在自动天线附近的车身上，4号接地点在离合器壳的支架上，5号接地点在接线盒左侧星接地爪上，6号接地点在左后阅读灯前方车顶上，7号接地点在右后阅读灯前方车顶上，8号接地点在左组合后灯左侧车身上，9号接地点为发电机和起动机自身接地，10号接地点在接线盒后面车身的前围板上。标致508轿车的接地图见图5⁃25。

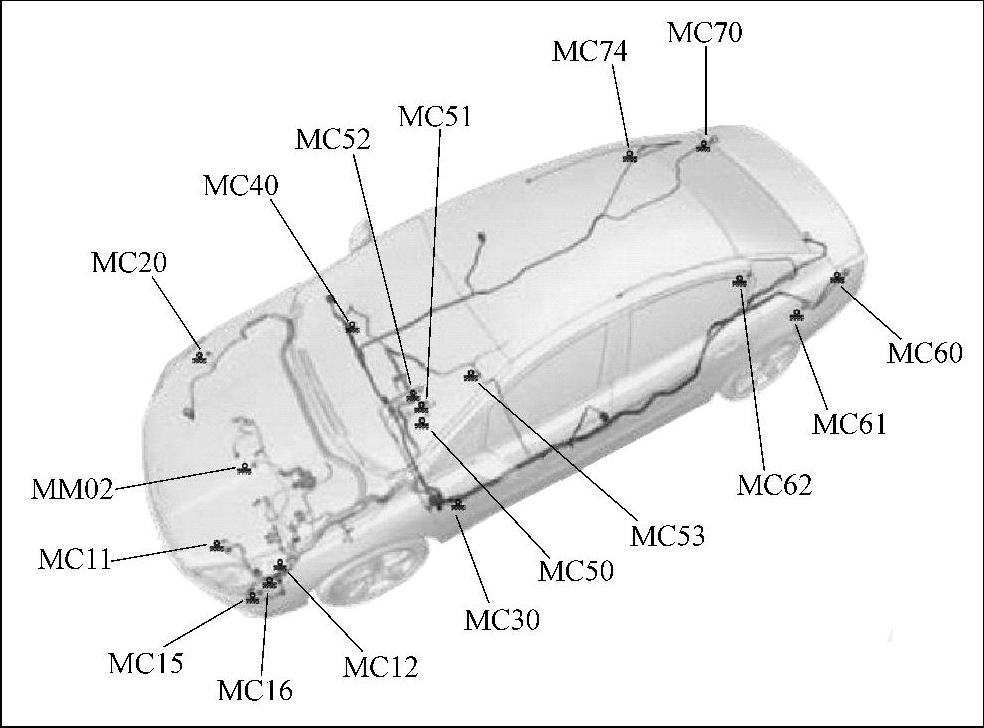

图5-25 标致508轿车的接地图
