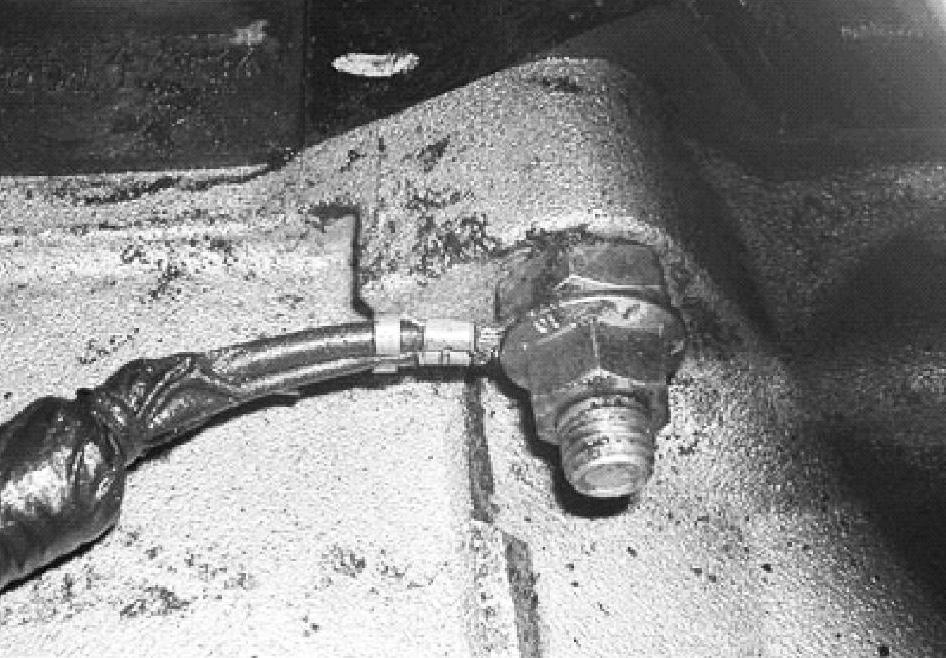

（1）接地不良的原因接地线固定螺栓（见图5⁃23）松动、接地线随意安装、接地线接头腐蚀、接地点有油漆或腐蚀物等，都会导致接触电阻增大。接地不良相当于在电路中串联了一个额外的电阻，产生了电压降，造成用电设备的输入电压降低，严重时导致电路中断，从而引发许多隐蔽性故障。

（2）接地不良的危害如果接地不良发生在点火系统，会造成火花微弱，发动机动力减小；如果发生在起动电路，会造成起动机转速减慢，电枢发热，时间稍长还容易烧坏起动机；如果发生在灯光电路，会造成灯光暗淡，甚至车灯不亮；如果发生在电子控制系统，容易引起控制模块（ECU）损坏。这些问题不但常见于在用车，就是刚下线的新车也时有发生。某汽修厂承修一辆行驶几百千米的新车，故障现象是发动机偶尔不能起动，查询故障码，提示1缸和3缸缺火。更换点火线圈，无效。更换高压线，故障依旧。检查发动机ECU的接地线，发现接地线的塑料隔离架与接地片一同压住，汽车投入使用后，隔离架受热、软化、变薄，导致接地片松动。这明显是新车组装时疏忽引起的故障，将隔离架处理后，故障被排除。
