继电器（图5-19）实际上与电阻器、电容器相似，是一种标准件。在汽车维修中，一种车型的继电器损坏，有时可以用某个完全不相关的系统中特定的继电器替代。如果维修人员掌握了这种规律，可以取得缩短维修时间、节省维修费用的奇效。

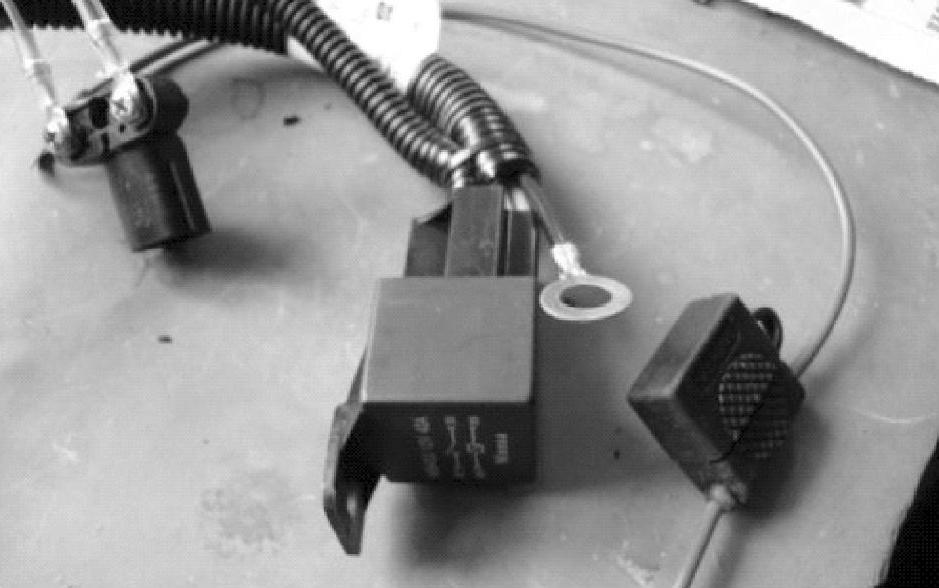

图5-19 瑞纳轿车的喇叭继电器

①对于红旗7220AE轿车的ABS继电器，它集成在ABS控制单元内，如果因这一继电器断路而更换整个ABS控制单元，太不划算，可以用旧防盗器上的继电器代替红旗7220AE轿车的ABS继电器。

②红旗轿车玻璃升降器控制模块里的继电器，可以代替爱丽舍16V轿车空调压缩机控制模块里的继电器，这样可以避免更换昂贵的爱丽舍轿车空调压缩机的控制模块。

③德国汽车的继电器往往可以互换。一辆保时捷BOXSTER跑车，喇叭不响，车主要求尽快修好。检查发现，喇叭继电器的触点已经烧蚀。如果更换原厂的继电器，需要向德国订货，需时至少1个月。经过观察，这种继电器的外形与奥迪100轿车上的53号继电器很相像，测量其电阻，与保时捷的继电器相同，于是找来一个奥迪100轿车的53号继电器，安装在保时捷跑车上，顺利地完成了替换。

事实上，德国汽车的许多电器配件都是由德国博世公司提供。就继电器来说，只要插脚一样，电阻相同，一般可以通用。

④欧姆龙G8NW-2S 12VDC双线圈10脚继电器可以替代国产松下ACTB-52双线圈、两开两闭继电器，这两者的工作电流以及封装尺寸都相同。

⑤替换继电器要认准零件号。瑞风商务车采用两种发动机控制继电器，一是2.4L顶置凸轮轴8气门发动机的控制继电器，其零件号为39160—24520或者39160—24530，为韩国进口配件；二是2.4L双顶置凸轮轴16气门发动机或者彩色之旅2.4L 4GA1发动机的控制继电器，其零件号为39160—24540，为进口配件或者国产配件。这两种不同零件号的发动机控制继电器各端子的含义不同，所以不能代替。如果用零件号为39160—24530的发动机控制继电器去代替零件号为39160—24540的继电器，将造成继电器内的一组触点经常闭合，在车辆静态时自行放电，容易导致发动机ECU损坏，同时缩短蓄电池的使用寿命。

⑥要区分外形相同但是颜色不同的继电器。例如北京现代轿车，如果把空调继电器（外壳为黄色铁皮）安装在小灯或者照明灯的继电器（外壳为黑色）座上，有可能引起火灾。
