连接故障诊断仪，显示与发动机ECU无法通信。初步判断是ECU缺乏电源。进一步检查ECU插接器到点火开关的线路，发现位于仪表盘左下侧的线束有断路迹象。唤醒电源来自点火开关，当点火开关接通时，ECU被唤醒，电控系统开始工作。由于点火开关与ECU间的连线断路，ECU一直处于休眠状态，所以发动机无法起动。......
2023-08-30
汽车维修：电控系统休眠概念解析
【摘要】：电控系统休眠是指在发动机熄火一段时间后，整车进入一种用电量非常小的状态，因而也称为低能耗模式。一般来说，当汽车锁上车门35s以后，或者未锁车门不进行任何操作10min以后，电控系统自动进入休眠状态，此时数据总线系统由150mA运行电流转为6～8mA休眠电流，供电子防盗系统用电。电控系统休眠模式的“魔力”来源于多路数据传输系统网关的软件设计，休眠模式所有的控制过程都在CAN网络内不动声色地进行着。
电控系统休眠（Standby）是指在发动机熄火一段时间后，整车进入一种用电量非常小的状态，因而也称为低能耗模式。装备数据总线系统的电控汽车都具有休眠功能。
一般来说，当汽车锁上车门35s以后，或者未锁车门不进行任何操作10min以后，电控系统自动进入休眠状态，此时数据总线系统由150mA运行电流转为6～8mA休眠电流，供电子防盗系统用电。当网关接收到任一车门打开，或者操作遥控器、发动机盖、行李箱盖等信号时，将结束休眠状态，系统内所有的控制单元被唤醒（唤醒电流大约为700mA）。
汽车电控系统设置休眠模式的目的，一是减少在点火开关关闭以后蓄电池电能的无谓消耗，使蓄电池经常保持充足的电量；二是当CAN多路数据传输系统中某个控制单元出现故障时，不至因“暗电流”过大而引起蓄电池亏电。
电控系统休眠模式的“魔力”来源于多路数据传输系统网关（BSI）的软件设计，休眠模式所有的控制过程都在CAN网络内不动声色地进行着（见图5-9）。

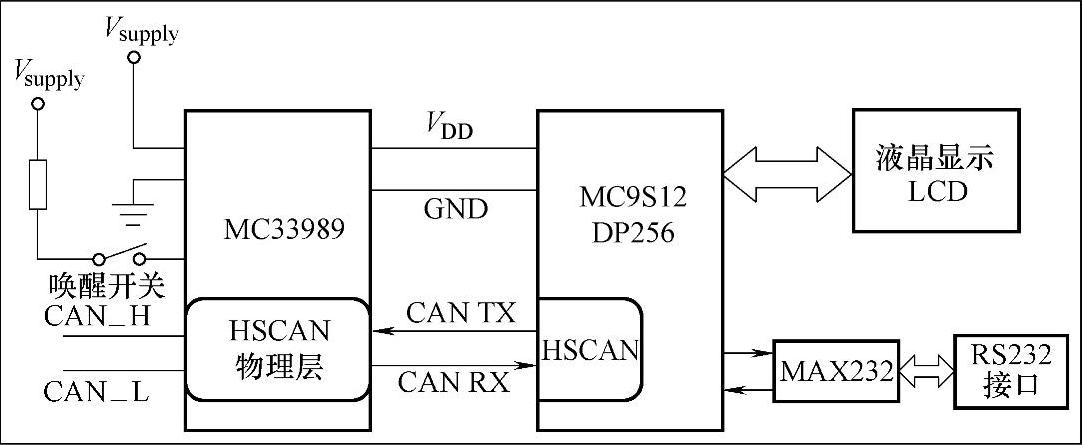

图5-9 数据总线系统网关的硬件电路
如果舒适系统总线和信息娱乐系统总线无法进入休眠状态，其常见原因有以下几方面（以大众车系为例）：
①多路数据传输系统导线折断。
②车载电源控制单元（J519）的插接器接触不良。 ③舒适系统控制单元（J393）发生故障。
④车门控制单元有问题。
⑤风扇控制单元失常。
⑥发动机ECU主继电器等继电器工作异常（如触点粘连、非正常吸合）。
⑦行李箱灯、杂物箱灯等隐蔽处的照明灯损坏或者常亮。
⑧导线的绝缘层损坏，引起短路。
