(1)后视镜调整失灵 车外后视镜调整失灵的排查流程见表4-5,另外着重说明以下两个问题。
①车外后视镜跳着失灵,在很多情况下式线路问题。因此,再排除后视镜故障时,查阅电路图非常重要。如一辆广州本田雅阁2.3L轿车,用户报修后视镜调节器不工作,同时ABS指示灯点亮。ABS与电动后视镜分属两个不同的系统,它们之间有什么关联呢?于是查阅该车的电路图,发现驾驶侧仪表盘下4号熔丝同时控制着ABS系统和后视镜调节器的电路。检查发现,仪表盘下4号熔丝接触不良。对4号熔丝进行处理,使其接触良好后,故障被排除。

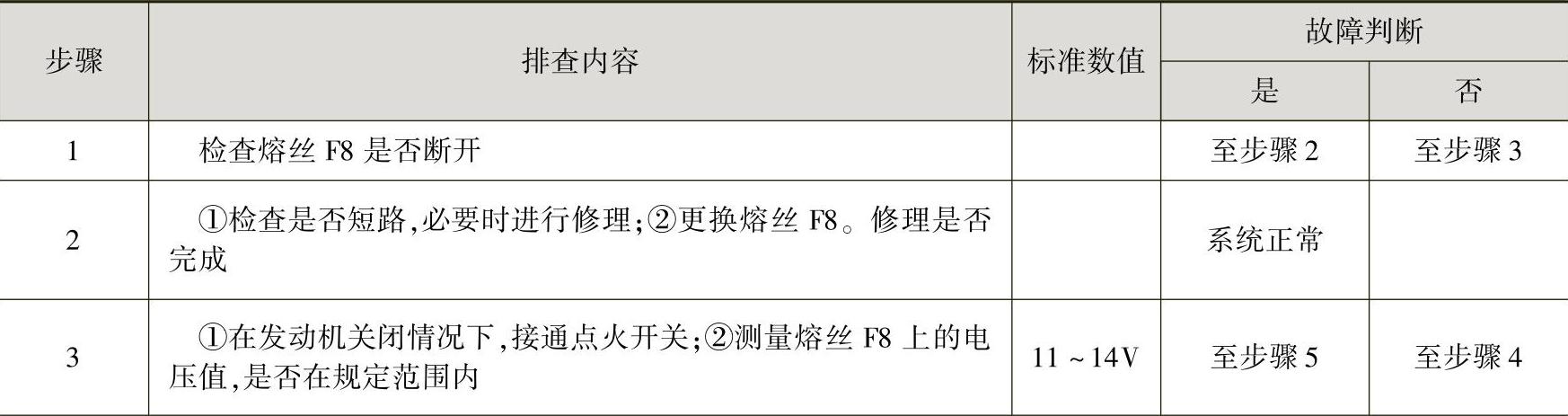

表4-5 2007款凯越轿车电动后视镜失灵诊断流程

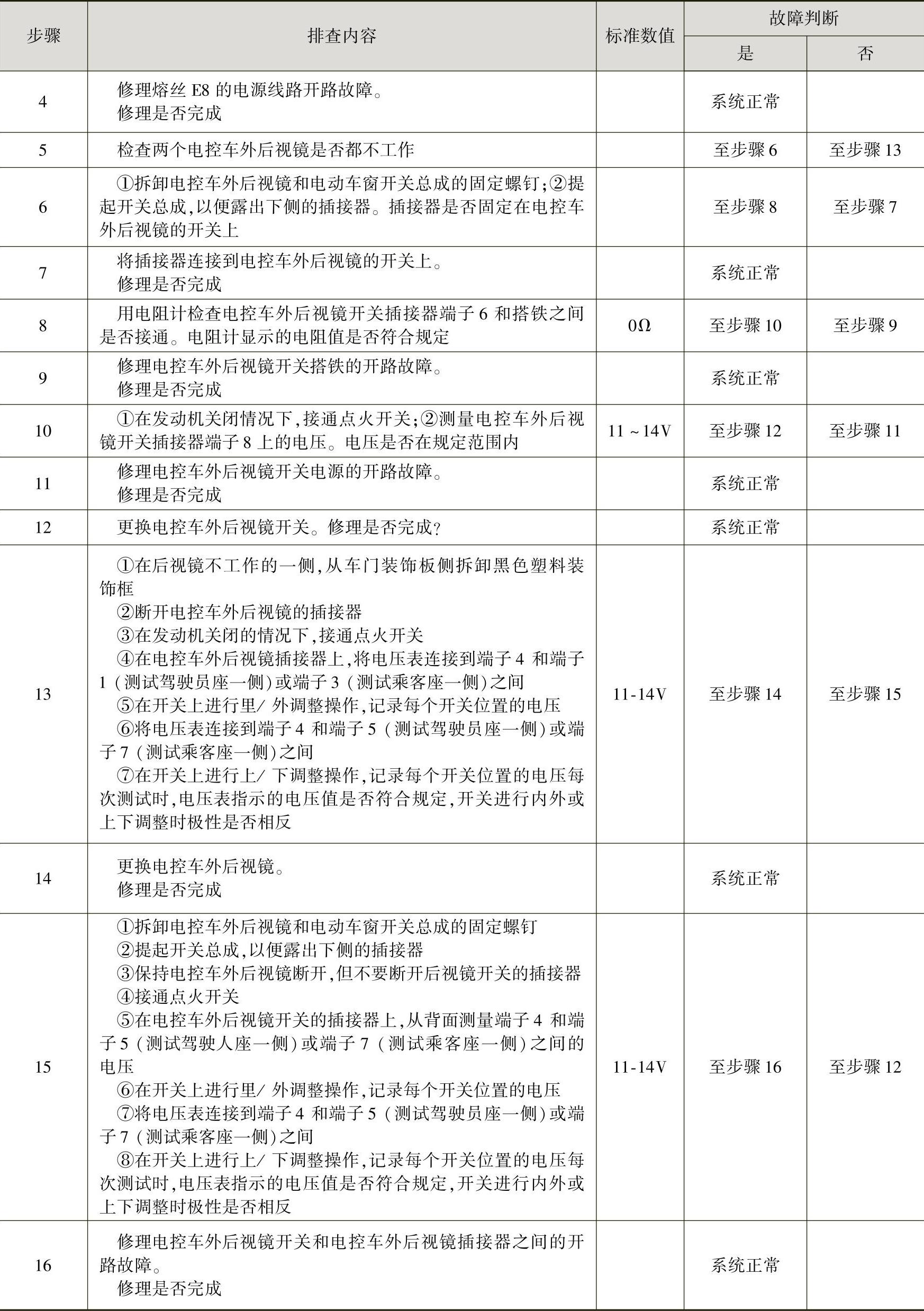

(续)
②需要升级软件版本。有的本初216、221车型的后视镜降低/折叠以及登车/下车辅助功能不能按照设定的要求工作,可以将驾驶室管理及数据系统(COMAND)控制单元(A40/3)的软件版本从09.20和09.28升级到SW 09.47版本或者更高,不需要更换零部件。
部分奔驰W220.####1#219160以前的车型,当后视镜由停车状态回到驾驶状态时,乘员侧后视镜调整操作失效。其原因是乘员侧车门控制模块软件故障,可以依据不同的车型配置(见表4-6)更换带有特定程序的车门控制模块(颜色代码为7C45,有“Q08”或“Q08”以上标记)。

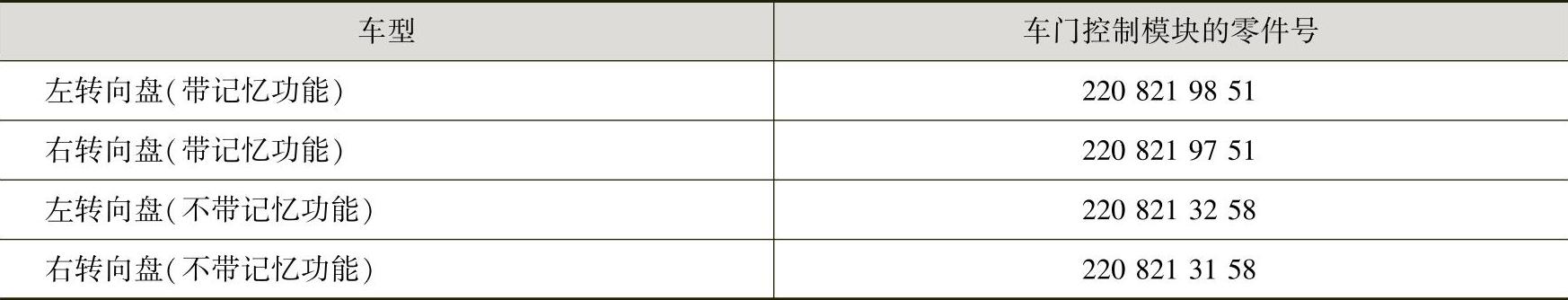

表4-6 奔驰W220轿车车门控制模块的零件号
上海大众斯柯达2.8轿车为例,对电动后视镜进行匹配的方法是:将蓄电池负极电路拆开2min,然后连接蓄电池电路,再将后视镜的调节开关拧紧1圈即可。
(3)后视镜突然收拢 一辆雪佛兰新景程轿车,在行驶中两个车外后视镜突然收拢起来,严重影响行车安全。按下多功能控制开关上的收折按钮,没有任何反应。进行初步检查,两侧后视镜的前后、左右调整功能正常。查阅维修手册,得知该车外后视镜收拢的原理是:当按下收拢按钮时,开关内的触点闭合,给照明控制模块(LCM)输送12V电压,由LCM(位于驾驶员侧仪表盘的下面)驱动两侧外后视镜内的收拢电动机运转(而后视镜的前后、左右调整不通过LCM,由多功能控制开关上的电动机直接调整)。通过替换试验,证
(4)后视镜加热器不工作 后视镜加热器的功用是除去镜面上的水雾,一般与后窗除雾器使用同一个控制电路。部分大众高端轿车乘员侧后视镜加热器不工作,可能需要更换后视镜电热丝Z5。为了减少后视镜电热丝Z5的损坏,在使用中注意,将后视镜加热器开关拨到加热档后,应当适时将开关从“L”或“R”位拨回“0”位(见图4⁃33),如果忘记拨回,将导致乘员侧后视镜电热丝烧坏。
(5)后视镜发出异响 一辆东风起亚嘉华轿车,每当行驶速度达到140km/h以上时,左右后视镜部位就发出异常响声。经过反复检查,发现是由于后视镜的壳体与底座的间隙不均匀,导致汽车高速行驶时产生风鸣声。用刀具削去凸出的部分,异响可能会消失。

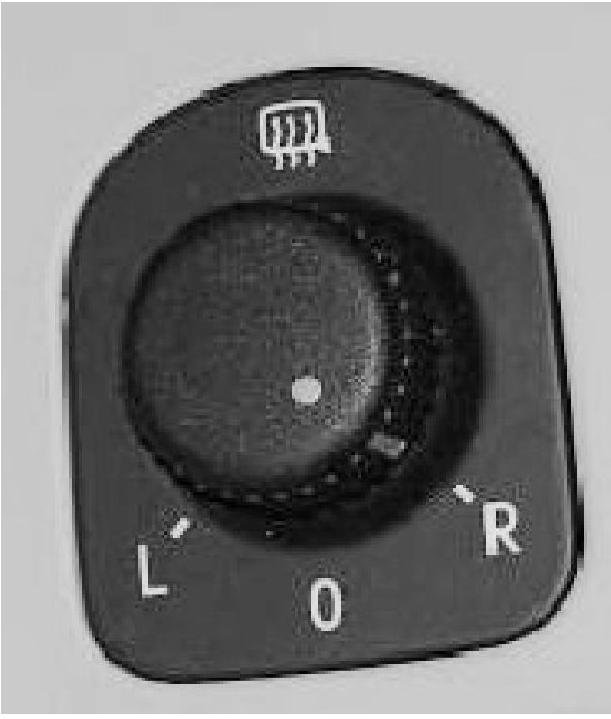

图4-33 大众速腾轿车车外后视镜加热器开关
(6)后视镜上的转向指示灯常亮 一辆大众速腾轿车,右后视镜上的转向灯常亮,熄火和锁车后也亮。查阅维修手册,得知该车后视镜上转向灯的信号传递路线为:转向灯开关→转向柱控制单元J527→CAN总线→车载电网控制单元J519→左、右车门控制单元→转向灯。进行J519自诊断,没有检测到故障码。再检查转向灯的性能,左转向灯闪烁正常。开启右转向及报警灯开关,右侧前转向灯和后转向灯都能正常闪烁,但是右后视镜上的转向灯常亮无变化。上述检查说明,J519之前的转向灯开关、J527、CAN总线以及J519都正常,问题出在右侧车门控制单元。拆开右车门饰板,拔下T20b插头,用试笔检测线束9号脚,发现没有信号;插回T20b插头,拔下T16d插头,用试笔检测13号脚,发现一直存在信号(应该没有信号),因此确定是乘客侧车门控制单元损坏。更换右前侧车门控制单元,后视镜上的转向灯不再常亮。
