【摘要】：组合仪表编码在更换组合仪表以后，需要使用故障诊断仪对其进行编码，否则组合仪表无法正常使用。表4-2 宝来轿车电子组合仪表编码表有的组合仪表有高配与低配之分，例如帕萨特轿车高配组合仪表的型号为3BD-920-848-B，对应的编码是23135；低配组合仪表的型号为3BD-920-806-FX，对应的编码是05135。如果组合仪表的编码错误，会出现莫名其妙的故障。⑤输入原组合仪表的密码，确认。有的帕萨特轿车在更换仪表后，感觉实际行驶车速与仪表指示车速不相符。

（1）组合仪表编码在更换组合仪表以后，需要使用故障诊断仪对其进行编码，否则组合仪表无法正常使用。对不同的国家和地区，或者相同车型但是装备等级不同时，电子组合仪表的编码号是不相同的（见表4-2）。

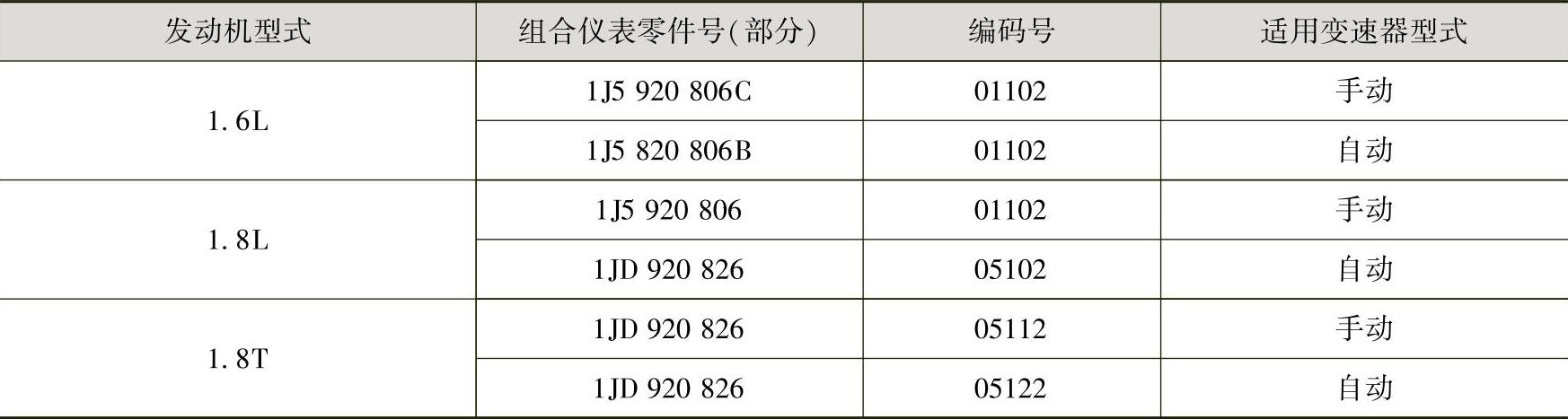

表4-2 宝来轿车电子组合仪表编码表

有的组合仪表有高配与低配之分，例如帕萨特轿车高配组合仪表的型号为3BD-920-848-B，对应的编码是23135；低配组合仪表的型号为3BD-920-806-FX，对应的编码是05135。如果组合仪表的编码错误，会出现莫名其妙的故障。例如车上没有配置机油油位传感器，但是在发动机起动后，机油油位报警灯点亮，几秒钟后熄灭。

对组合仪表编码后，还需要执行以下操作（以奥迪A6L轿车为例）：

①对燃油表进行标定，即用故障诊断仪调整燃油表传感器的特性曲线值，修正范围为120～136。

②调整里程表的读数，即把旧仪表上的行驶里程数写入新仪表。

③调整维修周期的显示信息，包括更换机油里程、下次保养里程或保养天数等。

④对防盗控制模块进行匹配，即让防盗系统与组合仪表一体化。

（2）组合仪表匹配对于装备第3代电子防盗系统的汽车，在更换组合仪表以后，发动机可能无法起动（防盗系统锁死）。如果没有更换发动机ECU和钥匙，不必适配钥匙就可以直接解锁，其匹配方法如下：

①连接元征X-431汽车故障诊断仪，接通点火开关。

②进入“仪表系统”，选择“系统登录”功能。

③输入新组合仪表的密码。

④登录成功后，选择“通道调整匹配”功能，进入“50”通道。

⑤输入原组合仪表的密码，确认。

⑥屏幕显示“学习值被成功保存”，确认，此时发动机就可以起动了。
