汽车维修技巧：后轮制动摩擦片拆装步骤

2023-08-30 理论教育版权反馈

【摘要】：以大众轿车为例，其电子驻车制动器的制动与释放，都由执行器通过控制制动摩擦片的移动来完成，常规更换制动摩擦片的方法已经不适用，甚至无法拆下制动摩擦片，必须借助故障诊断仪。如果采用手工方式更换电子驻车制动系统的摩擦片，有可能损坏制动钳内的机械装置。后轮制动摩擦片的拆卸步骤①举升汽车，拆下车轮。后轮制动摩擦片的安装步骤①安装摩擦片止动弹簧。⑦安装车轮，检查制动液液位，必要时添加。

以大众轿车为例，其电子驻车制动器的制动与释放，都由执行器通过控制制动摩擦片的移动来完成（见图3⁃29），常规更换制动摩擦片的方法已经不适用，甚至无法拆下制动摩擦片，必须借助故障诊断仪。如果采用手工方式更换电子驻车制动系统的摩擦片，有可能损坏制动钳内的机械装置。

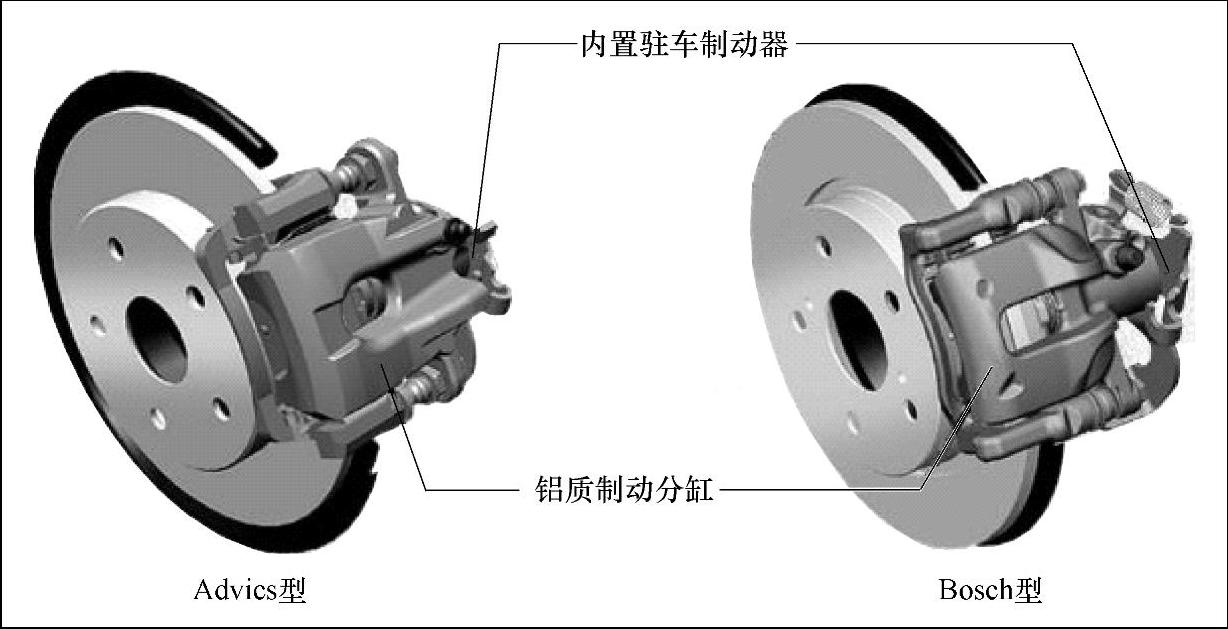

图3-29 EPB系统后轮制动器及执行器

更换后轮制动摩擦片前，应保证EPB系统无故障，并使自动变速器置于N位，然后将具有CAN功能的故障诊断仪连接到汽车仪表盘下方的诊断座上，诊断仪通过诊断座与电子驻车制动系统的控制模块进行数据交换。然后操作诊断仪上的按键，进入大众车系，选择网关安装列表（CAN）或底盘，指令驻车制动器的执行器动作，通过执行器来调整摩擦片的间隙并使其定位。

（1）后轮制动摩擦片的拆卸步骤

①举升汽车，拆下车轮。

②关闭点火开关，将故障诊断仪（如金奔腾CS⁃528）与汽车诊断座相连接。

③接通点火开关，松开驻车制动器，在诊断仪的“奥迪A6L”菜单中输入地址码“53”（驻车制动系统控制模块）。

④查询故障记忆，排除故障，删除故障码。

⑤选择功能“04”（基本设定），输入通道号“007”，按确认键，此时ABS泵开始动作，制动分泵回收，活塞移动，分离制动盘和摩擦片。

⑥几秒钟后，关闭点火开关，用一个十字槽螺钉固定制动盘，固定住导向销，从制动钳体上拧下固定螺钉。

⑦将制动钳放置在一侧（或挂在构件上）。取出摩擦片，取出导向夹（专用工具）。

在拆卸时要注意3点：一是取下摩擦片前，应在摩擦片上做记号，以便按原位装复。如果弄错位置，制动效果会不均匀；二是不允许按压驻车制动按钮，否则电动机会运转，后分泵活塞会脱离分泵；三是不能脱开制动系统的插头。

（2）后轮制动摩擦片的安装步骤

①安装摩擦片止动弹簧。

②安装制动摩擦片。

③用新的自锁式螺栓固定制动钳体（修理套件中有4个必须更换的自锁式六角螺栓）。

④接通点火开关，松开驻车制动器，选择地址码“53”。

⑤查询故障记忆，排除故障，删除故障码。

⑥选择功能“04”（基本设定），输入通道号“006”，按确认键，电动机复位活塞。

⑦安装车轮，检查制动液液位，必要时添加。

⑧进行路试，检查驻车制动效果。　　万一在野外损坏了驻车制动器，而且后轮缸活塞脱离了轮缸，又缺乏故障诊断仪，可以采取以下应急措施：断开电动机的线束插头，找来两根电线和两个插片，将插片插进电动机的插头，然后用蓄电池的电力驱动电动机，一边复位一边把轮缸活塞往里顶，直到轮缸活塞全部缩进轮缸里，再装好制动片，就可以将汽车开回修理厂了。
