制动信号控制原理|汽车维修技巧与经验集锦
【摘要】：别克陆尊商务车采用新型BCM模块信号控制制动灯系统，不使用传统的制动开关，而是输出变化的电压信号控制制动灯点亮。
对于汽车来说，制动是一种既寻常又特殊的工况。之所以说它是一种寻常工况，是因为汽车在每天的行驶中不知道要经历多少次制动；而说它是一种特殊工况，是因为在电控汽车上，为了改善汽车的操纵性能，提高控制精度，制动信号被输入多个控制模块，一旦驾驶人踩下制动踏板，制动开关接通，即向ECU的“STP”端子传输一个“正在制动”的信号，此时会引起以下一系列动作：发动机缩小燃油供应，暂时减小功率输出；变速器暂时终止动力传递，变速杆锁止电磁阀解除锁止；悬架系统启用防汽车制动“点头”功能；电子巡航控制功能暂时终止等（见图3-21）。

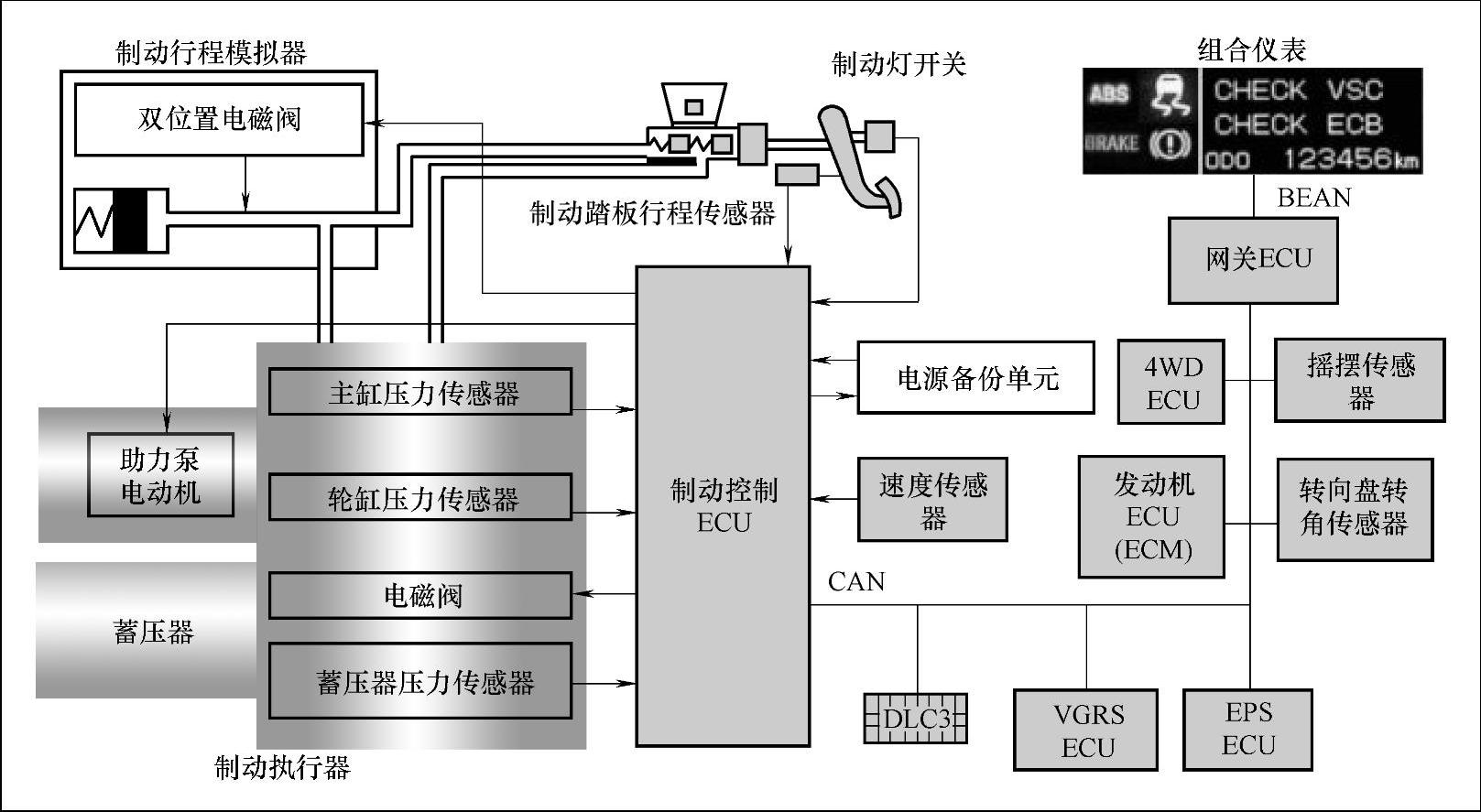

图3-21 丰田汽车制动控制系统（ECB）的控制策略
以上海大众波罗（POLO）轿车为例，其001型自动变速器控制单元J217根据制动开关F的信号判断汽车是否制动，并进行如下控制：
①发动机起动后，当汽车停止并且踩下制动踏板时，A/T ECU接通变速杆锁止电磁阀N110的电路，解除变速杆的锁止，变速杆可以从P位移出，挂入其他档位。如果踩下制动踏板后制动开关F的触点不能闭合，则变速杆锁止机构不能释放，变速杆无法进入其他档位，汽车不能起步。
②当汽车正常行驶（自动变速器变矩器的锁止离合器处于结合状态）时，如果踩下了制动踏板，而且车速降至60km/h以下时，自动变速器ECU切断通向变矩器锁止电磁阀的电路，强制解除变矩器锁止。这种功能可以防止当后轮制动并被抱死时发动机突然熄火。
上海通用别克GL8商务车的制动信号首先传送给ABS，再通过数据总线分别传送给BCM、ECU和仪表盘显示器。因此，要想起动发动机，应首先保证ABS控制模块通信正常，否则即使踩下制动踏板起动，仪表盘显示器还会显示“踩制动踏板起动发动机”，这说明ECU并没有检测到制动信号。别克陆尊商务车采用新型BCM模块信号控制制动灯系统，不使用传统的制动开关，而是输出变化的电压信号控制制动灯点亮。
