汽车制动开关的基础结构
【摘要】：制动开关安装在制动踏板附近，有的制动开关与制动踏板组件集成为一体，固定在制动踏板的支架上。制动开关内有推杆和永久磁铁，当踩下制动踏板时，能使推杆移动。当踩下制动踏板，这两个开关同时动作，其中F闭合，F47断开，它们的信号互为校验。当解除制动时，制动踏板的柄脚靠在内置传感器的末端；当制动踏板被踩下时，柄脚远离内置传感器，从而引起内置传感器输出电压的变化，即内置传感器的信号电压与制动踏板的位置相互对应。
制动开关安装在制动踏板附近，有的制动开关与制动踏板组件集成为一体，固定在制动踏板的支架上（见图3-19）。制动开关内有推杆和永久磁铁，当踩下制动踏板时，能使推杆移动。
对于采用BOSCH（博世）制动系统的大众/奥迪车系，其制动开关组件是双触点式，由制动灯开关F（称为主触点）和制动踏板开关F47（称为副触点）组成。在未踩下制动踏板时，F断开，F47闭合。当踩下制动踏板，这两个开关同时动作，其中F闭合，F47断开，它们的信号互为校验（见表3-2）。制动开关信号传输到动力系统总线，与其他电控单元共享（见图3-20）。

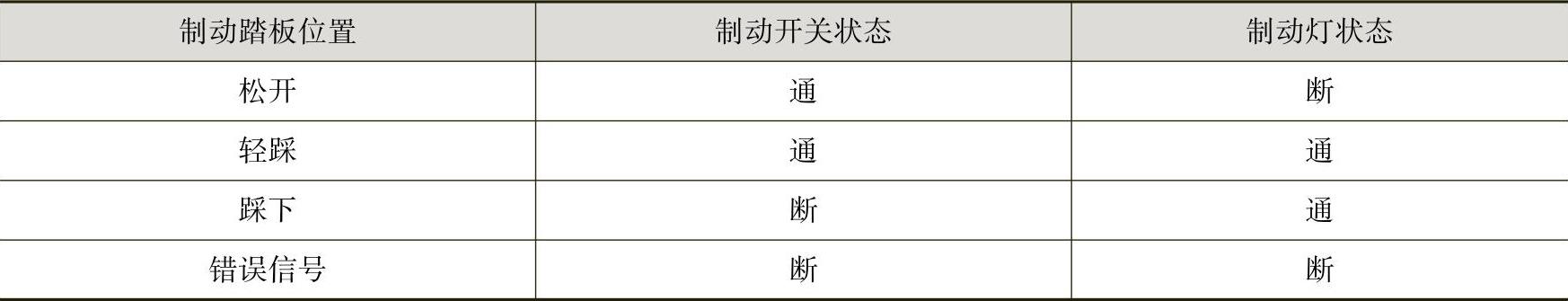

表3-2 制动信号逻辑表

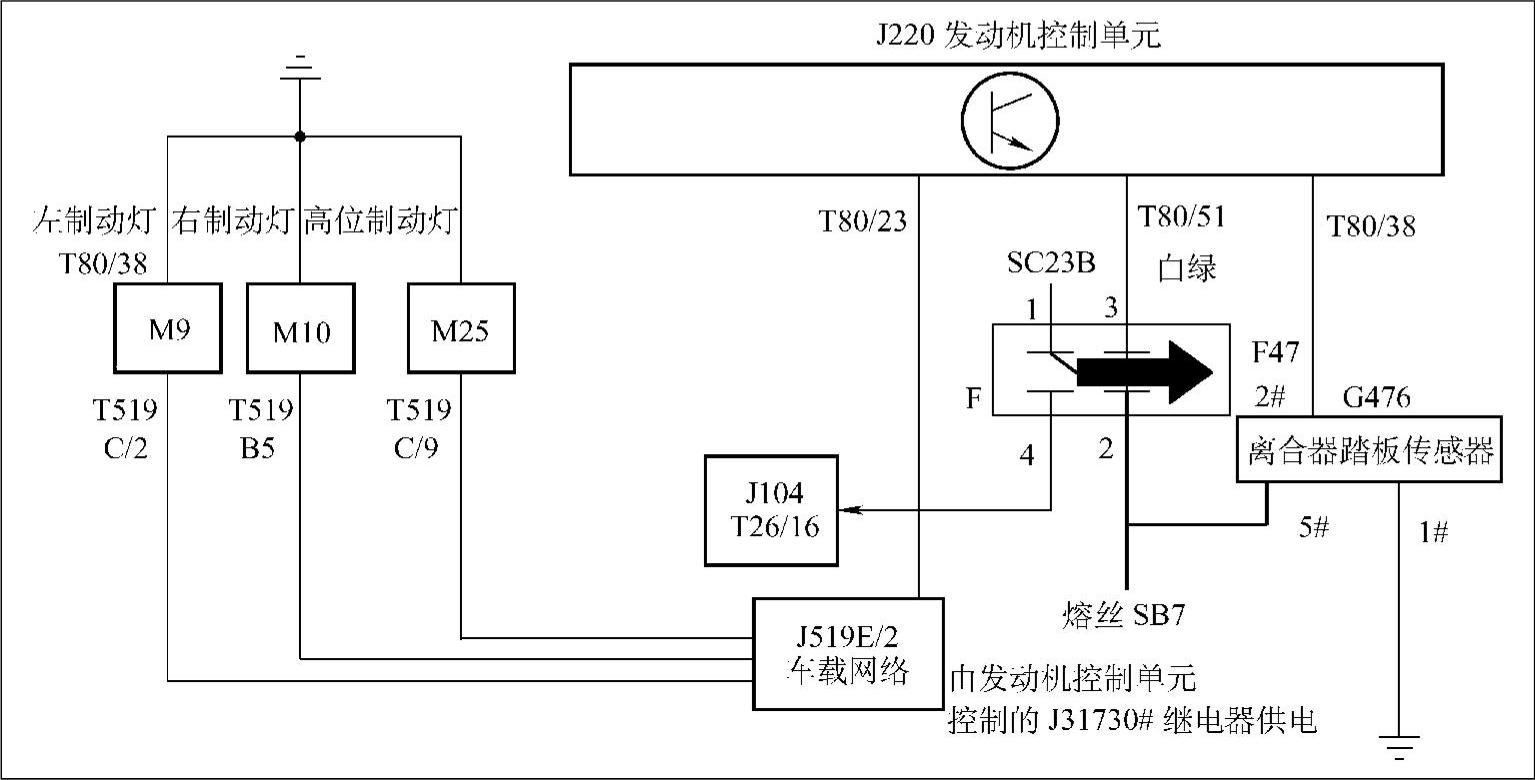

图3-20 上海大众途安轿车制动开关电路
上汽荣威750轿车采用霍尔效应式制动开关，这种制动开关包括1个安装在滑阀内的内置传感器。为了确保内置传感器安装到位，内置传感器以键连接的方式安装在滑阀内，该滑阀也以键连接的方式安装在制动踏板的安装支架上。当解除制动时，制动踏板的柄脚靠在内置传感器的末端；当制动踏板被踩下时，柄脚远离内置传感器，从而引起内置传感器输出电压的变化，即内置传感器的信号电压与制动踏板的位置相互对应。
2006款别克君越2.4L轿车将原来的制动开关改为制动踏板位置传感器，制动踏板位置传感器信号首先传递给车身控制模块（BCM），BCM收到制动信号后，由其J2-30端输出12V电压，一路点亮高位制动灯（LED），另一路控制制动灯继电器，由该继电器点亮后部的两个制动灯。
