【摘要】：维修高压共轨燃油喷射柴油机时，应当遵循制造厂的要求，使用合适的诊断设备及专用工具，例如金德KT670、博世KTS650柴油机专用诊断仪等。对于高压共轨喷油器的电路，只能采用数字式示波器进行检测，不可用试灯或者万用表，这是因为高压共轨喷油器的工作电流最大可达80A。另外，诊断设备应当与柴油机的机体可靠接地。

维修高压共轨燃油喷射柴油机时，应当遵循制造厂的要求，使用合适的诊断设备及专用工具，例如金德KT670、博世KTS650柴油机专用诊断仪（图2-18）等。对于柴油机无法起动的故障，借助金德KT670诊断仪的无法起动测试功能，可以很快找到故障产生的原因。

KT670诊断仪将通信式诊断与在线诊断功能融为一体，可以检测VP37和VP44分配泵、UIP泵喷嘴系统、UPS单体泵系统，实现所有基本测试功能（波形分析、压力测试、电流测试、温度测试）和读写喷油器QR码等高级功能，还能够对电装、德尔福、西门子、威特、卡特彼勒、康明斯、重汽等众多电控柴油喷射系统进行功能检测。该设备能够精确地测试燃油系统的低压油路和高压油路，自动分析燃油系统的工作状态是否正常，自动评估燃油系统的滤清器、输油泵、燃油计量单元、柱塞泵以及限压阀等机件的工作性能。

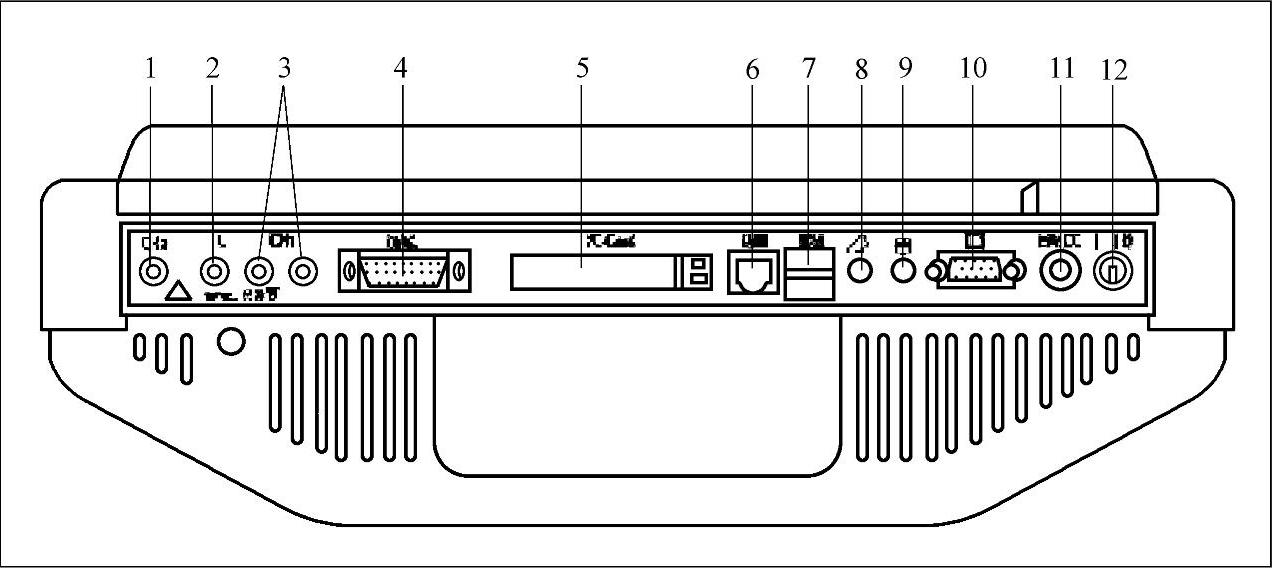

图2-18 博世KTS650柴油机诊断仪插口面板

1—通道2插孔 2—接地导线插孔 3—通道1插孔 4—诊断线接口 5—PCMCIA插槽 6—LAN插口 7—USB插口 8—话筒插孔 9—耳机插孔 10—外接显示器接口 11—外接电源插孔 12—PS/2键盘接口

美国生产了一种柴油机喷油器测试组件（件号为TCDRF-KIT），用于6缸和8缸共轨柴油发动机。其工作原理如下：从喷油器的低压端采集回流的柴油，将回油引导到依次排列的量杯内，通过比对各量杯中的油量差，能够快速确定有问题的喷油器。测试方法是，掀开发动机的罩盖，将量杯组件挂在发动机盖下方某个合适的位置，以便软管能连接到喷油器上。根据喷油器的型号，从组件中选择相应的接头，然后连接到各喷油器的回油口，这样就形成了一个闭环的测量系统。然后起动柴油机，再测量各缸喷油器的回油量，如果某缸的回油量明显偏多或偏少，说明该缸喷油器失常。

对于高压共轨喷油器的电路，只能采用数字式示波器（DSO）进行检测，不可用试灯或者万用表，这是因为高压共轨喷油器的工作电流最大可达80A。　　注意：专用诊断设备与共轨柴油机电控系统诊断座接插时，应注意不要弄弯诊断座的针脚。另外，诊断设备应当与柴油机的机体可靠接地。
