喷油器修正码及步骤|汽车维修经验技巧
【摘要】：在维修和更换喷油器之后，应当按照技术要求，将新喷油器的修正码写入发动机ECU中。在发动机下线之前，各缸喷油器的上述数据被写入ECU中，以便ECU修正不同喷油器之间的差异，使喷油量和喷油时刻的控制更加准确。在检测过程中，如果发现QR码错误或者两个喷油器的QR码完全一样，应当重新进行读写。
在大规模工厂化生产中，由于存在难以避免的制造误差，所有喷油器不可能制造得百分之百相同，因此喷油器制造后需要附上一个修正码，并且刻印在其外壳上（图2-16）。这种标定码采用十六进制数字，用于表征各个喷油器的特性。在维修和更换喷油器之后，应当按照技术要求，将新喷油器的修正码写入发动机ECU中。
在福田欧曼神州载货汽车上，装备了上海柴油机公司生产的SC8DK260Q3电控柴油发动机，该柴油机采用电装HPO高压共轨燃油喷射系统，其电控喷油器具有QR码。喷油器的QR码描绘了每只喷油器与标准喷油器之间的差别，包括预喷射油量、怠速喷射量、全负荷喷射量、与排放相关的喷射量范围以及喷油响应时间等数据，这些差异以代码的形式刻印在每只喷油器的顶部。在发动机下线之前，各缸喷油器的上述数据被写入ECU中，以便ECU修正不同喷油器之间的差异，使喷油量和喷油时刻的控制更加准确。如果QR码没有写入ECU，或者写入了错误的QR信息，ECU将无法对喷油量和喷油时刻进行精确控制，反映在故障现象上，将是怠速抖动，甚至加速时有敲缸声。

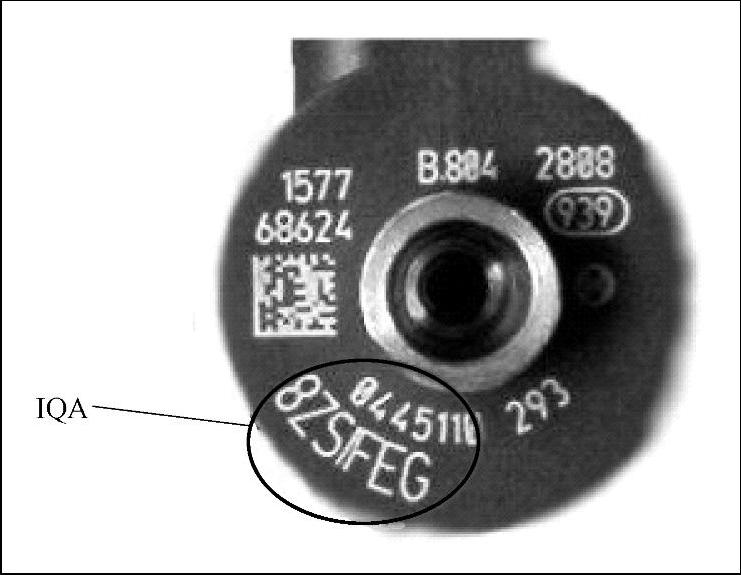

图2-16 江铃陆风R425DOHC柴油机喷油器壳上的喷油量修正码
喷油器的QR码一共由30位字母和数字组成，不同喷油器的QR码肯定是不相同的，如果两个完全相同，其中至少有一个是错误的。在检测过程中，如果发现QR码错误或者两个喷油器的QR码完全一样，应当重新进行读写。读写QR码是一项很重要的操作，必须非常慎重，否则将严重影响高压共轨柴油机的工作性能。
福田欧曼神州汽车喷油器QR码的读写步骤如下：
①连接金德KT670柴油机专用故障诊断仪，进入“发动机系统”，读取故障码，荧屏显示“P1601 QR码定义错误”、“P0602 QR码错误”。
②选择QR码读取功能菜单，读取全部6个喷油器的QR码，发现第一缸与第六缸喷油器的QR码完全相同，说明第一缸喷油器的QR码被错误地修改过，需要写入正确的QR码。
③进入刷写QR码的功能菜单，选择需要修改QR码的喷油器（第一缸）。
④通过故障诊断仪读取第一缸正确的QR码，并且记录下来，然后输入第一缸喷油器QR码。
⑤按“确定”键，正确的第一缸喷油器QR码就被写入ECU中。
⑥重新读取QR码，荧屏会显示修改后的全部喷油器QR码，如果完全正确，按“确定”键，进入下一步。
⑦清除发动机系统存储的故障信息，再次读取故障码，如果诊断仪荧屏显示“系统正常”，说明读写喷油器QR码的操作全部完成。 注意：如果更换新的喷油器、换用已经用过的喷油器、更换发动机ECU，或者忘记喷油器原来的安装位置，都应当执行喷油器修正码的读写程序。
