汽车维修技巧：进气管回火常见原因解析
【摘要】：一辆上海别克轿车，装配V6电喷发动机，该车怠速时抖动严重，急加速时进气管发生回火现象，同时行驶无力，加速不良。③燃油系统压力过低引起进气管回火。由于进气管回火、放炮会引起发动机额外的振动，因而发动机ECU判定为气缸爆燃，并记忆故障码“P0325”。一辆切诺基4.0L越野车，行驶里程为4万km，出现加速时进气管回火的故障。
引起进气管回火的原因比较多，归纳起来有两大类：一是混合气过稀，二是点火时刻失准，此外还有喷油器严重堵塞、配气相位错误以及气缸压缩压力过低等。下面通过故障实例分别进行解析。
（1）混合气过稀 在混合气过稀的情况下，燃油分子的间距加大，导致燃烧速度缓慢（见图2⁃5），当排气行程接近终了时，燃烧过程仍未结束，此时进气门和排气门叠开，未结束燃烧的火焰从进气门窜入进气管，点燃了混合气，于是造成进气管回火，甚至发出“砰砰”异常响声。

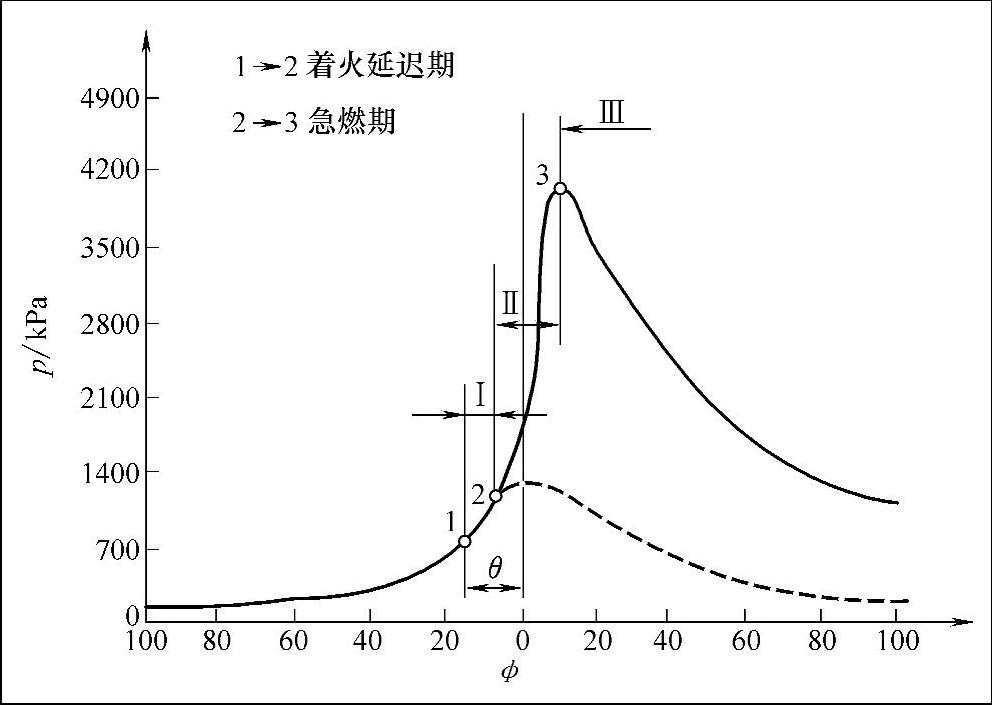

图2-5 汽油机混合气的燃烧过程
引起混合气过稀的主要原因有：空气流量传感器故障、节气门位置传感器信号失常、燃油系统压力过低、喷油器堵塞等。
①空气流量传感器热线积垢引起进气管回火。一辆上海别克轿车，装配V6电喷发动机，该车怠速时抖动严重，急加速时进气管发生回火现象，同时行驶无力，加速不良。拆下空气滤清器，用手堵住节气门体的进气口滤网，减小主通道的进气面积，模拟混合气变浓，结果加速时不再回火，说明故障原因是混合气过稀。
为了查明混合气过稀的原因，用三通接头和燃油压力表测量燃油系统压力，结果在正常范围内。拔下空气流量传感器的插接器试验，发动机的怠速和加速均有好转。于是从节气门体上拆下空气流量传感器检查，热线未断，但是表面积垢。使用清洗剂直接喷洗，装复后试车，故障被排除。
分析故障形成的原因：该车长期在风沙地带行驶，而且对空气流量传感器疏于维护，造成空气流量信号失准，使ECU控制的喷油量偏少，最终导致混合气过稀。
②节气门位置传感器失常引起进气管“回火”。一辆通用雪佛兰鲁米娜3.1L轿车，装配V型6缸发动机。该车在车速60～70km/h时，进气管发生回火和放炮，踩加速踏板后，车速时快时慢，加速困难。连接故障诊断仪，读得故障码为“22⁃节气门位置传感器信号电压过低”。在怠速状态下测量该传感器的信号电压为0.25V，比标准值0.5～1.0V低许多。更换节气门位置传感器后，故障排除。
节气门位置传感器的信号电压随着节气门开度的增大而提高，节气门全开时信号电压接近5V。ECU根据此信号以及进气歧管压力传感器的信号调整喷油量，以满足发动机各种工况的需要。当节气门位置传感器的信号电压偏低时，ECU控制的喷油量较少，而此时进入气缸的是正常状态下的空气量，使得混合气过稀，进而导致进气管发生回火现象。
③燃油系统压力过低引起进气管回火。一辆上海别克轿车，慢加速时正常，急加速发生回火现象，同时发动机故障指示灯点亮。读取ECU故障码为“P0325-爆燃传感器不良”。更换爆燃传感器，故障现象依旧。测量燃油系统压力，怠速时为220kPa，急加速时下降为175 kPa，说明燃油系统的压力偏低。更换电动燃油泵后，故障被排除。
分析该故障原因：由于燃油系统压力明显偏低，造成急加速时混合气过稀，所以引起进气管回火现象。由于进气管回火、放炮会引起发动机额外的振动，因而发动机ECU判定为气缸爆燃，并记忆故障码“P0325”。
④喷油器堵塞引起进气管回火。一辆切诺基4.0L越野车，行驶里程为4万km，出现加速时进气管回火的故障。首先进行自诊断，没有读到故障码。检测进气歧管压力传感器、节气门位置传感器和燃油系统压力，都符合要求。研磨气门，无效。检查点火时刻和点火能量，也正常。剩下就是混合气过稀的原因了，于是拔下冷却液温度传感器和进气温度传感器的插接器，促使ECU加喷燃油，让发动机运转，结果加速时进气管回火的现象消失了。拆下喷油器检查，发现各缸的喷油量不均匀。对喷油器进行清洗后，汽车的加速性能恢复正常。
（2）点火不良 点火不良包括点火顺序错乱、点火时刻过早、火花塞积炭、高压线漏电以及曲轴位置传感器或凸轮轴位置传感器信号失常等。
①凸轮轴位置传感器失常引起进气管回火。一辆大宇轿车，发动机缓加速顺畅，急加速时有回火、放炮现象（类似“乱缸”），有时还会熄火。连接故障诊断仪，读取故障码为“12”，其含义是“无转速信号”。读取数据流，怠速时的点火提前角为8°（正常），缓慢加速时点火提前角会增大，急加速时点火提前角变为0°；松开加速踏板，点火提前角又增大，并且伴有回火、放炮和熄火现象。检查配气相位和各缸高压线，未发现异常。稍微转动分电器外壳，使点火提前角加大一点，发动机能够起动。最后在检查分电器时，发现凸轮轴位置传感器的感应轮与分电器轴有轻微的松动（两者应该是过盈配合）。更换分电器总成后，故障不再出现。
分析该故障原因：当缓慢加速时，凸轮轴位置传感器的感应轮与分电器轴之间不打滑，所以发动机缓加速较顺畅；而当急速时，由于惯性作用，感应轮与分电器轴之间打滑，造成点火提前角减小，所以发生回火和放炮现象。
②高压线漏电引起进气管回火。一辆捷达轿车，急加速时进气管回火，甚至将塑料滤清器壳和纸质滤芯都崩裂了。该车采用无分电器直接点火系统，检查高压线的安装顺序，没有插错；测量各分缸线的电阻值，都在正常范围内。采用部件替换法，更换一组高压线后，故障被排除。
分析该故障原因：点火高压线除了要求电阻符合规定之外，还有一个绝缘性能问题。若高压线表皮的绝缘性能不良，当高压跳火时就会漏电，即在火花塞插头的中心电极与外壳（它与发动机机体相连）之间产生电击穿，造成高压电泄漏，使得点火能量不足，因不能正常点燃混合气而导致进气管回火。
（3）三元催化转化器堵塞（见图2-6） 一辆奇瑞QQ轿车，发动机难以起动，起动后加速时进气管回火，甚至导致发动机熄火。用故障诊断仪检测，没有读到故障码。检测点火时刻，基本准确。检查曲轴位置传感器信号，正常。拆下进气软管，再次起动发动机，发现从进气管往外喷白烟，于是怀疑排气管堵塞。拆下前节排气管试验，发动机能够起动。检查排气系统，发现三元催化转化器内胆烧熔后黏结。更换三元催化转化器，故障被排除。
分析故障形成原因：当三元催化转化器堵塞后，由于气缸内的废气不能正常排出，导致早燃，因而发动机出现回火现象。

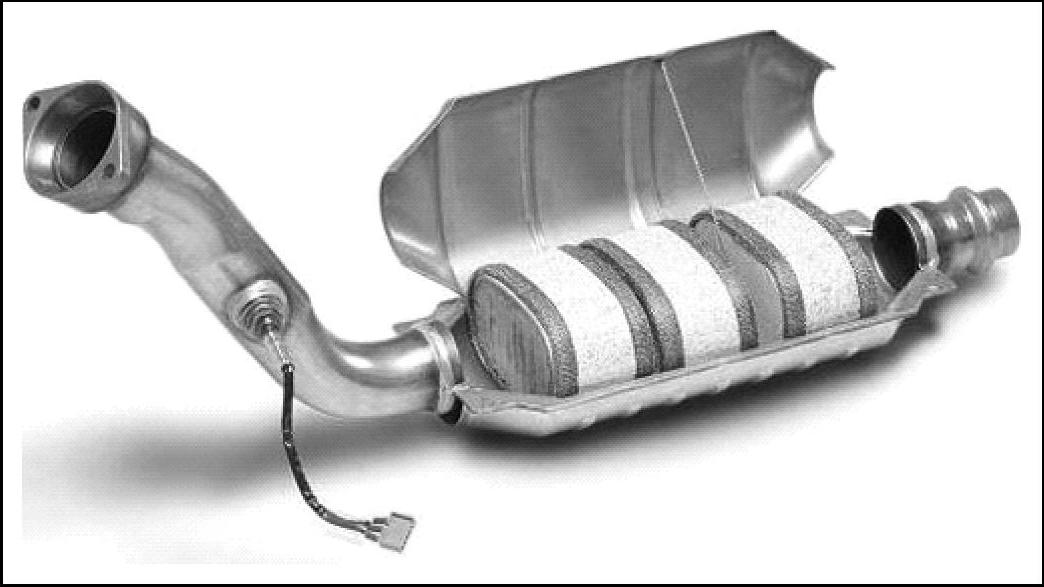

图2-6 地板装配式三元催化转化器的内部结构
