柱平法施工图是在柱平面布置图上采用列表注写方式或截面注写方式表达，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制。如果局部区域发生重叠、过挤现象，可在该区域采用另外一种比例绘制予以消除。当柱与填充墙需要拉结时，其构造详图应根据墙体材料和规范要求设计绘制。

1.列表注写方式

列表注写方式，是在柱平面布置图上（一般只需采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（或根据需要选择几个）截面标准几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表示柱平法施工图（见图4-33）。

列表注写内容包括：

1）注写柱编号。柱编号由类型代号和序号组成，应符合表4-18规定。

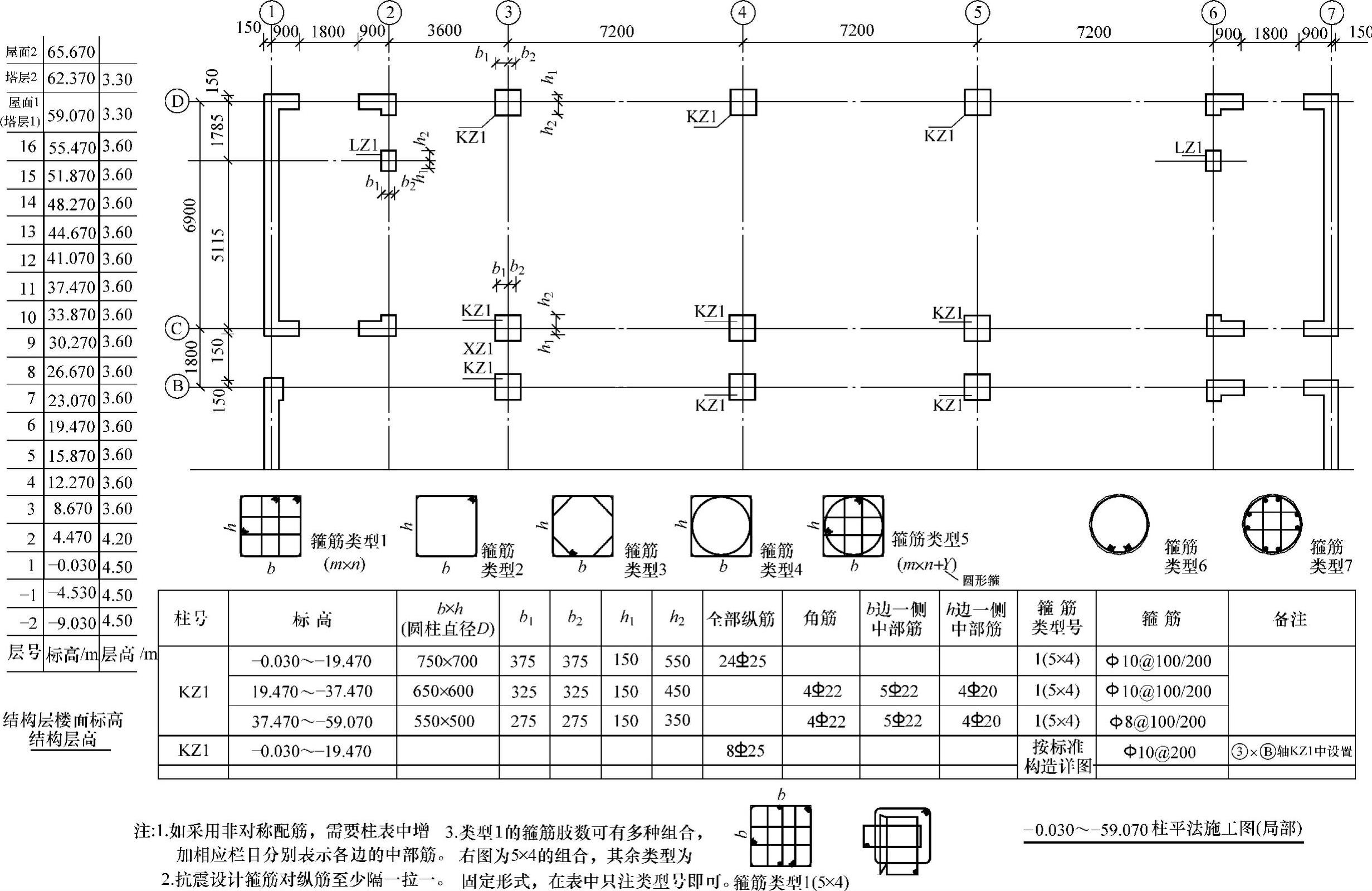

图4-33 柱平法施工图列表注写方式示例

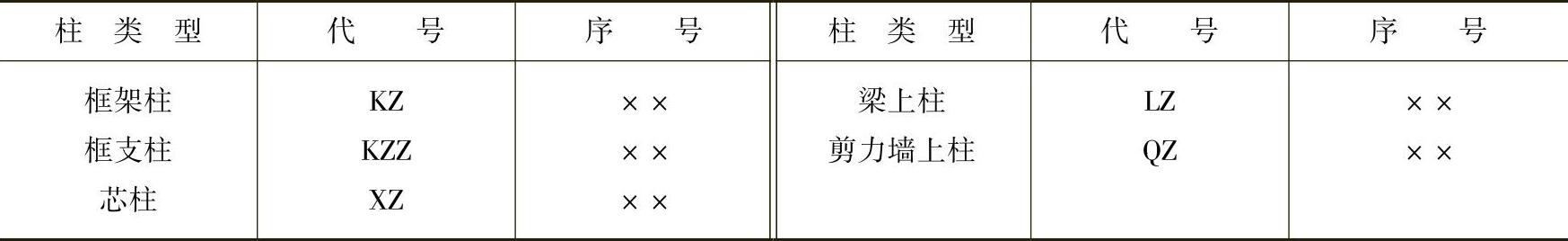

表4-18 柱编号

注：编号时，当柱的总高、分段截面尺寸和配筋均对应相同，仅分段截面与轴线的关系不同时，仍可将其编为同一柱号。

2）注写各段柱的起止标高。自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。其中：框架柱和框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高系指梁顶面标高。

3）对于矩形柱，注写柱截面尺寸b×h及与轴线关系的几何参数代号b₁、b₂和h₁、h₂的具体数值，须对应于各段柱分别注写，其中b=b₁+b₂，h=h₁+h₂。当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时，b₁、b₂、h₁、h₂中的某项为零或为负值。

对于圆柱，表中b×h一栏改用在圆柱直径数字前加d表示。为表达简单，圆柱截面与轴线的关系也用b₁、b₂和h₁、h₂表示，并使d=b₁+b₂=h₁+h₂。

对于芯柱，根据结构需要，可以在某些框架柱的一定高度范围内，在其内部的中心位置设置（分别引注其柱编号）。芯柱截面尺寸按构造确定，并按标准构造详图施工，设计不注明；当设计者采用与标准图集构造详图不同的做法时，应另行注明。芯柱定位随框架柱走，不需要注写其与轴线的几何关系。

4）注写柱纵向钢筋。当柱纵向钢筋直径相同，各边根数也相同时（包括矩形柱、圆柱和芯柱），将纵向钢筋注写在“全部纵筋”一栏中；除此之外，柱纵向钢筋分角筋、截面b边中部钢筋和h边中部筋三项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）。

5）注写箍筋类型号及箍筋肢数，在箍筋类型栏内注写按下面箍筋规定绘制柱截面形状及其箍筋类型号。

6）注写柱箍筋，包括钢筋级别、直径与间距。当为抗震设计时，用斜线“/”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。实际工程中需根据构造详图的规定选取几种长度值中的最大值作为加密区长度。当框架节点核心区内箍筋与柱端箍筋设置不同时，应在括号中标注核心区箍筋直径及间距。

例如，12@100/200表示箍筋为HPB300级钢筋，直径12mm，加密区间距为100mm，非加密区间距为200mm；10@100/20012@100，表示箍筋为HPB300级钢筋，直径10mm，加密区间距为100mm，非加密区间距为200mm，框架节点核心区箍筋为HPB300级钢筋，直径12mm。

当箍筋沿柱全高为一种间距时，不适用“/”线。例，12@100表示箍筋为HPB300级钢筋，直径12mm，间距100mm，沿柱全高加密。

当圆柱采用螺旋箍筋时，需在箍筋前加“L”。例如，L12@100/200表示采用螺旋箍筋，HPB300级钢筋，直径12mm，加密区间距为100mm，非加密区间距为200mm。

7）各种箍筋类型图及箍筋复合的具体方式，须画在表的上部或图中的适当位置，并在其上标注与表中的b、h对应的值并编上类型号。当为抗震设计时，确定箍筋肢数时要满足对柱纵向钢筋“隔一拉一”以及箍筋肢距的要求。

2.截面注写方式

截面注写方式，是在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图（见图4-34）。

1）对除芯柱外的所有柱截面按表4-18规定进行编号，从相同编号的柱中选择一个截面，按另一种比例原位放大绘制柱截面配筋图，并在各配筋图上继其编号后再注写截面尺寸b×h、角筋或全部纵向钢筋（当纵向钢筋采用一种直径且能够图示清楚时）、箍筋的具体数值（箍筋的注写方式及对柱纵向钢筋搭接长度范围的箍筋间距要求同1中第6）条），以及在柱截面配筋图上标注柱截面与轴线关系b₁、b₂、h₁、h₂的具体数值。

2）当纵向钢筋采用两种直径时，须注写截面各边中部筋的具体数值（对于采用对称配筋的矩形截面柱，可仅在一侧注写中部筋，对称边省略不注）。

3）当在某些框架柱的一定高度范围内，在其内部的中心位置设置芯柱时，首先按照表4-18的规定进行编号，继其编号后注写芯柱的起止标高、全部纵筋及箍筋的具体数值（箍筋的注写方式及对柱纵向钢筋搭接长度范围的箍筋间距要求同1中第6）条），芯柱截面尺寸按构造确定，并按标准构造详图施工，设计不注；当设计者采用与标准图集构造详图不同的做法时，应另行注明。芯柱定位随框架柱走，不需要注写其与轴线的几何关系。

4）在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其编为同一柱号。但此时应在未画配筋的柱截面上注写该柱截面与轴线关系的具体尺寸。
