4.3.3框架结构荷载分析|混凝土结构设计
【摘要】：作用在多、高层建筑结构上的荷载有竖向荷载和水平荷载。竖向荷载按平面框架的负荷面积分配给各片平面框架，负荷面积按梁板布置情况确定。水平荷载一般简化为作用于框架节点的水平集中力，每片平面框架分担的水平荷载与它们的抗侧刚度有关。现结合多层框架结构房屋的特点，对楼面活荷载作一些补充说明。各种房屋或房间的楼面活荷载折减系数可由《建筑结构荷载规范》查得。
作用在多、高层建筑结构上的荷载有竖向荷载和水平荷载。竖向荷载按平面框架的负荷面积分配给各片平面框架，负荷面积按梁板布置情况确定。水平荷载（风和地震作用）一般简化为作用于框架节点的水平集中力，每片平面框架分担的水平荷载与它们的抗侧刚度有关。水平地震作用参见《建筑抗震设计规范》，上述其他荷载在第2、3章均有阐述。现结合多层框架结构房屋的特点，对楼面活荷载作一些补充说明。
作用在多层框架结构上的楼面活荷载，可根据房屋及房间的不同用途按《建筑结构荷载规范》取用。荷载规范规定的楼面活荷载值是以楼板的等效均布活荷载标准值作为楼面活荷载，设计楼板时可以直接取用。在计算梁、墙、柱及基础时，考虑楼面活荷载在楼面上满布的情况应乘以折减系数。承载面积（从属面积）是楼面梁的主要考虑因素，承载面积越大，荷载满布的可能性越小。对于多、高层房屋的墙、柱和基础，应考虑计算截面以上各楼层活荷载的满布程度，楼层数越多，满布的可能性越小。
各种房屋或房间的楼面活荷载折减系数可由《建筑结构荷载规范》查得。下面仅以住宅、宿舍、旅馆、办公楼、医院病房、托儿所、幼儿园的楼面活荷载为例.给出折减系数。
楼面梁的从属面积按梁两侧各延伸1/2梁间距的范围内的实际面积确定。当设计楼面梁，其从属面积超过25m2时，折减系数取0.9。设计墙、柱和基础时，活荷载需按楼层采用折减系数，可以按表4-1取值。(https://www.chuimin.cn)

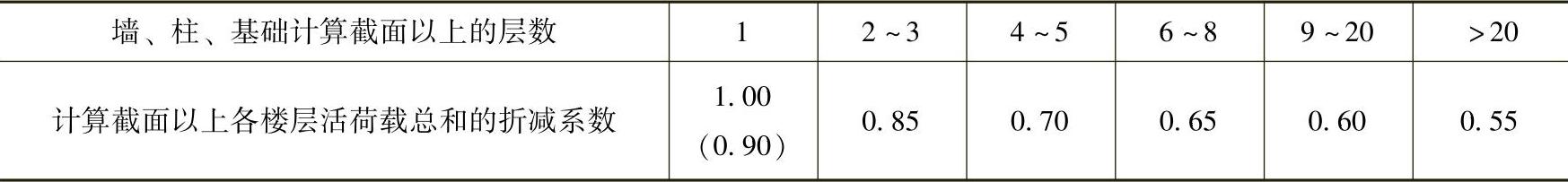

表4-1 按楼层的折减系数
注：当楼面梁的从属面积超过25m2时，应采用括号内的系数。
