混凝土结构设计：3.7.3抗震构造措施
【摘要】：3）拱形和折线形屋架上弦端部支撑屋面板的小立柱，截面不宜小于200mm×200mm，高度不宜大于500mm，主筋宜采用Ⅱ级，6度和7度时不宜少于412，8度和9度时不宜少于414，箍筋可采用6，间距不宜大于100mm。2）加密区箍筋间距不应大于100mm，箍筋肢距和最小直径应符合表3-10的规定。
1.有檩屋盖构件的连接及支撑
1）檩条应与混凝土屋架（屋面梁）焊牢，并应有足够的支承长度。
2）双脊檩应在跨度1/3处相互拉结。
3）压型钢板应与檩条可靠连接，瓦楞铁、石棉瓦等应与檩条拉结。
4）支撑布置宜符合表3-7的要求。
表3-7 有檩屋盖的支撑布置
2.无檩屋盖构件的连接及支撑
1）大型屋面板应与屋架（屋面梁）焊牢，靠柱列的屋面板与屋架（屋面梁）的连接焊缝长度不宜小于80mm。
2）6度和7度时有天窗厂房单元的端开间，或8度和9度时各开间，宜将垂直屋架方向两侧相邻的大型屋面板的顶面彼此焊牢。
3）8度和9度时，大型屋面板端头底面的预埋件宜采用角钢并与主筋焊牢。
4）非标准屋面板宜采用装配整体式接头，或将板四角切掉后与屋架（屋面梁）焊牢。
5）屋架（屋面梁）端部顶面预埋件的锚筋，8度时不宜少于4ϕ10，9度时不宜少于4ϕ12。
6）支撑的布置宜符合表3-8的要求，有中间井式天窗时宜符合表3-9的要求；8度和9度跨度不大于15m的厂房屋盖采用屋面梁时，可仅在厂房单元两端各设竖向支撑一道；单坡屋面梁的屋盖支撑布置，宜按屋架端部高度大于900mm的屋盖支撑布置执行。

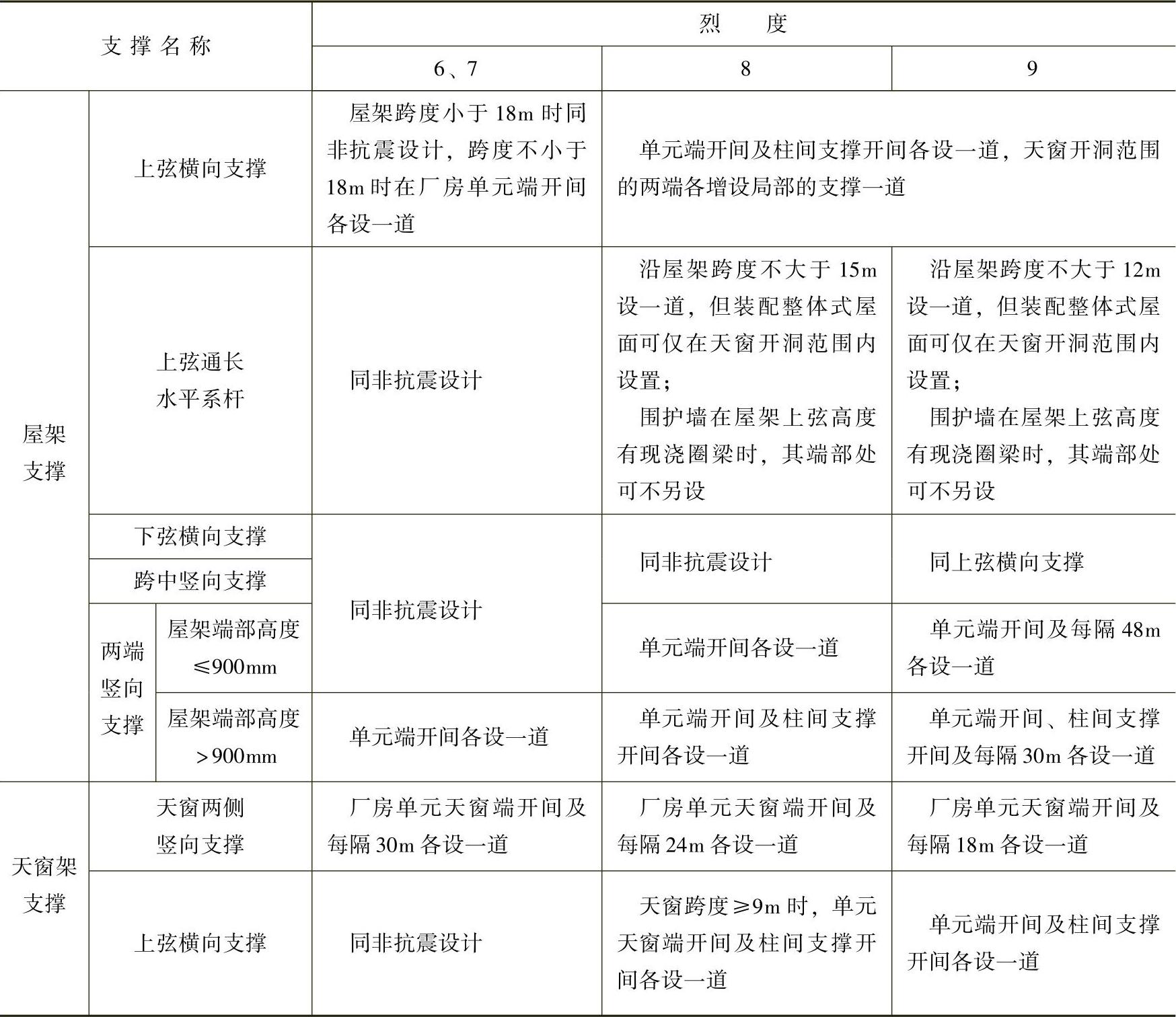

表3-8 无檩屋盖的支撑布置

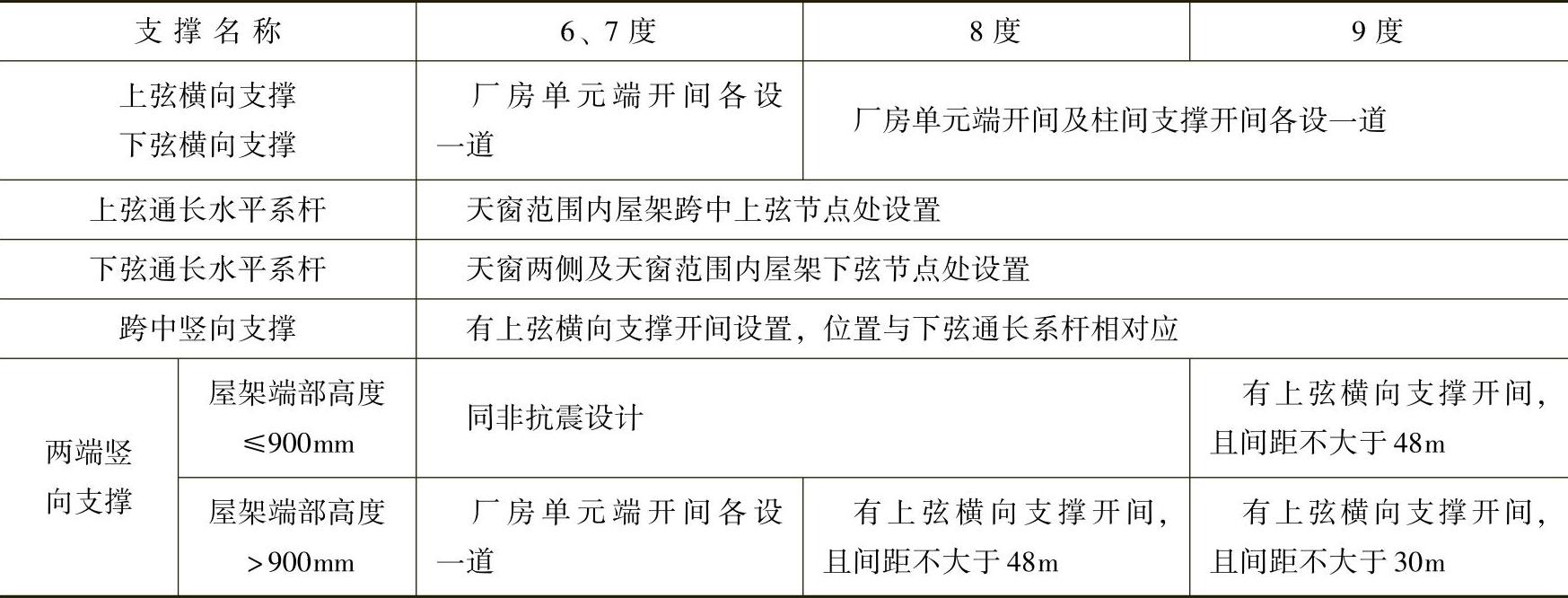

表3-9 中间井式天窗无檩屋盖支撑布置
3.屋盖支撑
1）天窗开洞范围内，在屋架脊点处应设上弦通长水平压杆；8度Ⅲ、Ⅳ类场地和9度时，梯形屋架端部上节点应沿厂房纵向设置通长水平压杆。
2）屋架跨中竖向支撑在跨度方向的间距，6～8度时不大于15m，9度时不大于12m；当仅在跨中设一道时，应设在跨中屋架屋脊处；当设两道时，应在跨度方向均匀布置。
3）屋架上、下弦通长水平系杆与竖向支撑宜配合设置。
4）柱距不小于12m且屋架间距6m的厂房，托架（梁）区段及其相邻开间应设下弦纵向水平支撑。
5）屋盖支撑杆件宜用型钢。
4.混凝土屋架的截面和配筋
1）屋架上弦第一节间和梯形屋架端竖杆的配筋，6度和7度时不宜少于4ϕ12，8度和9度时不宜少于4ϕ14。
2）梯形屋架的端竖杆截面宽度宜与上弦宽度相同。
3）拱形和折线形屋架上弦端部支撑屋面板的小立柱，截面不宜小于200mm×200mm，高度不宜大于500mm，主筋宜采用Ⅱ级，6度和7度时不宜少于4ϕ12，8度和9度时不宜少于4ϕ14，箍筋可采用ϕ6，间距不宜大于100mm。
5.厂房柱子的箍筋
1）下列范围内柱的箍筋应加密：①柱头，取柱顶以下500mm并不小于柱截面长边尺寸；②上柱，取阶形柱自牛腿面至起重机梁顶面以上300mm高度范围内；③牛腿（柱肩），取全高；④柱根，取下柱柱底至室内地坪以上500mm；⑤柱间支撑与柱连接节点和柱变位受平台等约束的部位，取节点上、下各300mm。
2）加密区箍筋间距不应大于100mm，箍筋肢距和最小直径应符合表3-10的规定。

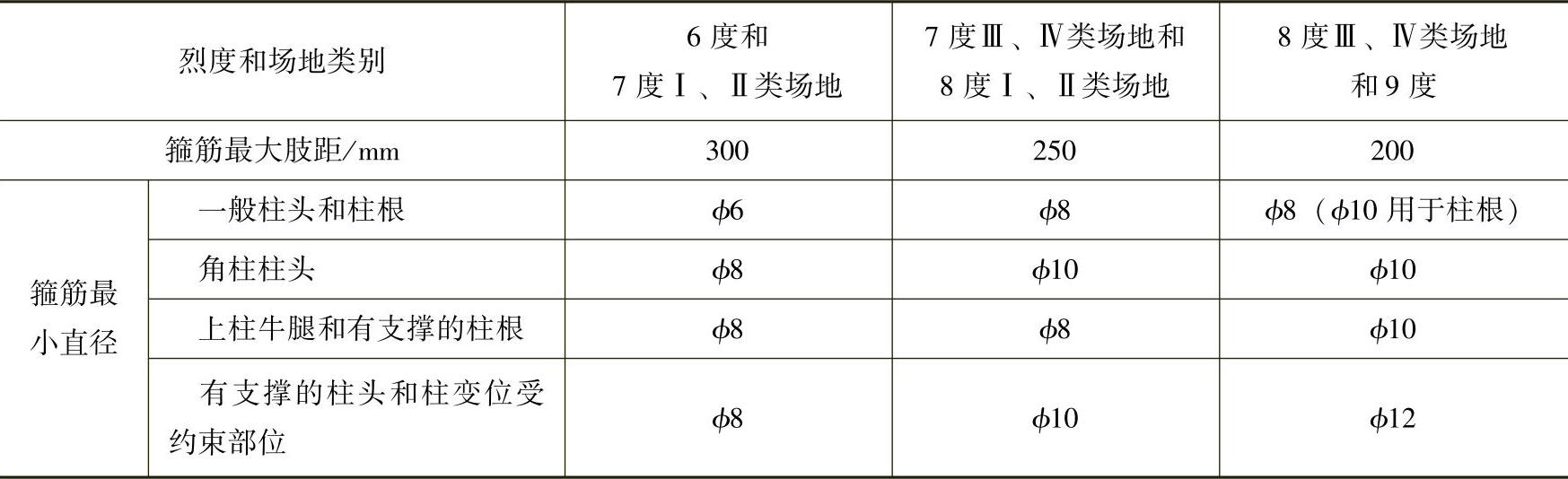

表3-10 柱加密区箍筋最大肢距和最小箍筋直径
3）厂房柱侧受约束且剪跨比不大于2的排架柱，柱顶预埋钢板和柱箍筋加密区的构造尚应符合下列要求：①柱顶预埋钢板沿排架平面方向的长度，宜取柱顶的截面高度，且不得小于截面高度的1/2及300mm；②屋架的安装位置，宜减小在柱顶的偏心，其柱顶轴向力的偏心距不应大于截面高度的1/4；③柱顶轴向力排架平面内的偏心距在截面高度的1/6～1/4范围内时，柱顶箍筋加密区的箍筋体积配筋率：9度不宜小于1.2%，8度不宜小于1.2%，6、7度不宜小于0.8%；
4）加密区箍筋宜配置四肢箍，肢距不大于200mm。
6.山墙抗风柱的配筋
1）抗风柱柱顶以下300mm和牛腿（柱肩）面以上300mm范围内的箍筋，直径不宜小于6mm，间距不应大于100mm，肢距不宜大于250mm。
2）抗风柱的变截面牛腿（柱肩）处，宜设置纵向受拉钢筋。
