混凝土柱截面设计，结构设计成果
【摘要】：当偏心受压柱的截面高度h≥600mm时，在侧面应设置直径不于10mm的纵向构造钢筋，并相应地设置复合箍筋或拉筋。当柱截面短边尺寸大于400mm且纵向钢筋多于3根时，或当柱截面短边尺寸不大于400mm且各边纵向钢筋多于4根时，应设置复合箍筋。
1.截面配筋计算
单层厂房排架柱各控制截面的不利内力组合值（M、N、V）是柱配筋计算的依据。纵向受力钢筋按偏心受压构件正截面承载力计算确定，且一般采用对称配筋，此外，还应按轴心受压构件进行平面外受压承载力验算。一般情况下，矩形、I形截面实腹柱可按构造要求配置钢筋，不必进行受剪承载力计算。
在对柱进行受压承载力计算或验算时，柱的偏心距增大系数η或稳定系数φ与柱的计算长度l0有关。表3-5为我国《混凝土结构设计规范》根据单层厂房的实际支撑及受力特点，结合工程经验所给出的计算长度l0，供设计采用。

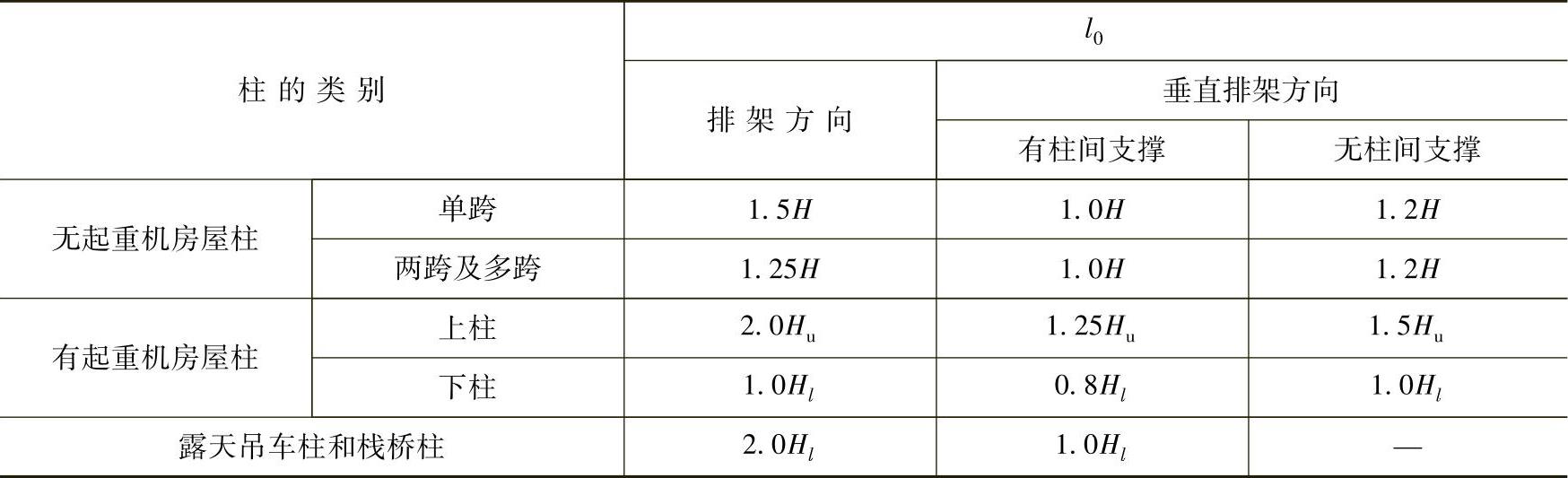

表3-5 刚性屋盖单层厂房排架柱、露天吊车柱和栈桥柱的计算长度l0
注：1.表中H为从基础顶面算起的柱全高；Hl为从基础顶面至装配式吊车梁底面或现浇式吊车梁顶面的柱下部高度；Hu为从装配式吊车梁底面或现浇式吊车梁顶面算起的柱上部高度。(https://www.chuimin.cn)
2.表中有起重机厂房排架柱的计算长度，当计算中不考虑起重机荷载时，可按无起重机厂房采用，但上柱的计算长度仍按有起重机厂房采用。
3.表中有起重机厂房排架的上柱在排架方向的计算长度，仅适用于Hu/Hl≥0.3的情况；当Hu/Hl＜0.3时，宜采用2.5H。
2.构造要求
柱的混凝土强度等级不应低于C25，纵向受力钢筋直径d不宜小于12mm，全部纵向钢筋的配筋率不宜超过5%。当偏心受压柱的截面高度h≥600mm时，在侧面应设置直径不于10mm的纵向构造钢筋，并相应地设置复合箍筋或拉筋。柱内纵向钢筋的净距不应小于50mm且不宜大于300mm；对水平浇筑的预制柱，其上部纵向钢筋的最小净间距不应小于30mm和1.5d（d为钢筋的最大直径），下部纵向钢筋的最小净间距不应小于25mm和d。偏心受压柱中垂直于弯矩作用平面的纵向受力钢筋以及轴心受压柱中的纵向受力钢筋，其间距不宜大于300mm。
柱中的箍筋应为封闭式。箍筋间距不应大于400mm及构件截面的尺寸，且不应大于15d（此处d为纵向钢筋的最小直径）。箍筋直径不应小于d/4，且不应小于6mm（此处d为纵向钢筋的最大直径）。当柱中全部纵向受力钢筋的配筋率超过3%时，箍筋直径不宜小于8mm，间距不应大于10d（d为纵向钢筋的最小直径），且不应大于200mm。当柱截面短边尺寸大于400mm且纵向钢筋多于3根时，或当柱截面短边尺寸不大于400mm且各边纵向钢筋多于4根时，应设置复合箍筋。
