混凝土结构设计中的装配式单层厂房排架基础形式及图解
【摘要】：对装配式钢筋混凝土单层厂房排架结构，常见的独立基础形式主要有杯形基础、高杯基础和桩基础等，如图3-31所示。杯形基础有阶梯形和锥形两种，因与排架柱连接的部分做成杯口，故称为杯形基础。这种基础由杯口、短柱和底板组成，因杯口位置较高，故称为高杯基础，如图3-31d所示。图3-31 基础的类型a）、b）、c）杯形基础 d）高杯基础 e）爆扩桩基础 f）桩基础
单层厂房一般采用柱下独立基础。按施工方法可分为预制柱下独立基础和现浇柱下独立基础两种。对装配式钢筋混凝土单层厂房排架结构，常见的独立基础形式主要有杯形基础、高杯基础和桩基础等，如图3-31所示。
杯形基础有阶梯形和锥形两种（见图3-31a、图3-31b），因与排架柱连接的部分做成杯口，故称为杯形基础。这种基础外形简单、施工方便，适用于地质基础较均匀、地基承载力较大而上部荷载不太大的厂房。对厂房伸缩缝处设置的双柱或双肢柱的两个柱肢，需做成双杯形基础，如图3-31c所示。
当柱基础由于地质条件限制，或附近有较深的设备基础或有地坑而需要深埋时，为了不使预制排架柱过长，可做成带短柱的平板式基础。这种基础由杯口、短柱和底板组成，因杯口位置较高，故称为高杯基础，如图3-31d所示。
当上部结构荷载较大，地基表层土松软或为冻土地基，而合适的持力层又较深时，宜采用爆扩桩基础，如图3-31e所示。这种基础通过端部扩大的短桩将荷载较好地传递到持力层，从而减小土方量且节省混凝土。
当上部结构荷载较大，地基土软弱而坚硬土层较深，或厂方对地基变形限制较严时，可采用桩基础，如图3-31f所示。这种基础通过钢筋混凝土桩将上部荷载传至桩尖和桩侧的土中，可获得较高的承载力，且地基变形较小。但桩基础的造价高，施工周期较长。
除上述基础外，实际工程中也有采用无筋倒圆台基础、壳体基础等柱下独立基础，有时也采用钢筋混凝土条形基础等。

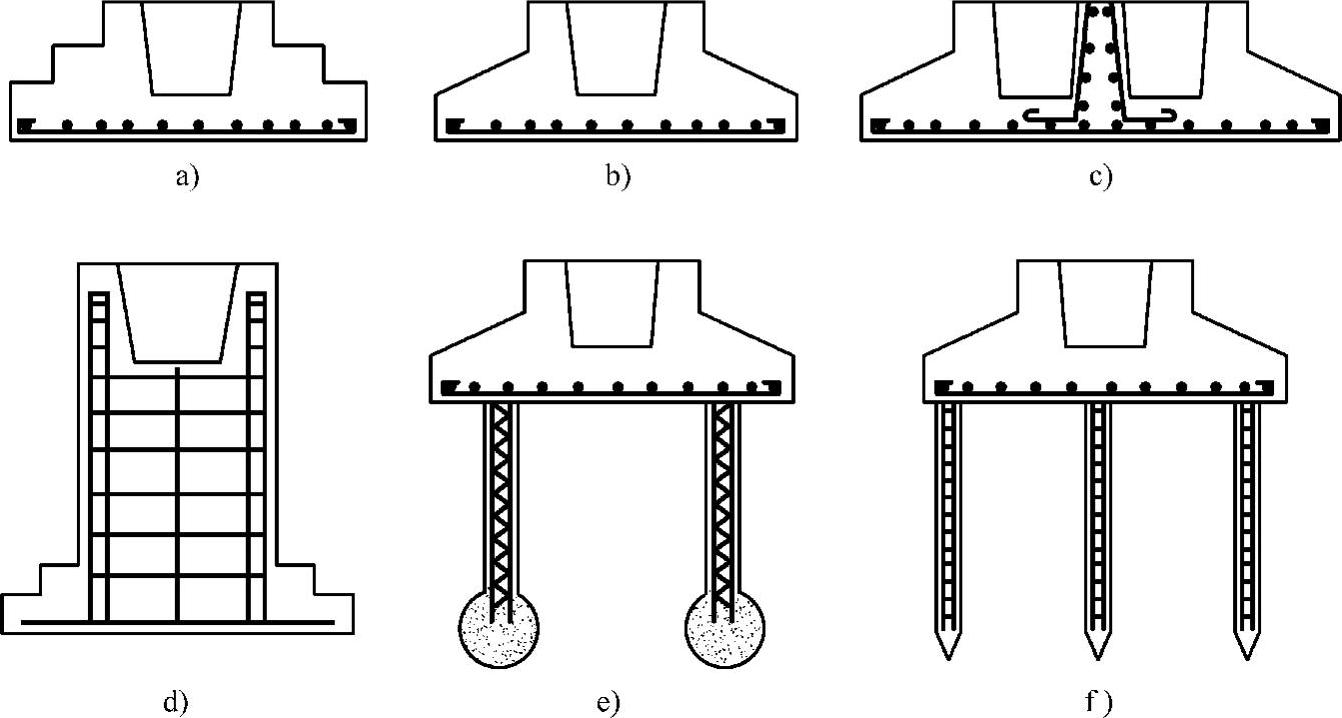

图3-31 基础的类型
a）、b）、c）杯形基础 d）高杯基础 e）爆扩桩基础 f）桩基础
