混凝土结构设计-门架结构及优点
【摘要】：当结构顶点也做成铰接时，成为三铰门架，如图3-2a所示；当结构顶点做成刚接时，成为二铰门架，如图3-2b所示；柱与基础有时也采用刚接，如图3-2c所示。图3-2 刚架结构a）三铰门架 b）二铰门架 c）柱与基础刚接门架门架结构的优点是梁柱合一、构件种类少、制作简单、结构轻巧，当厂房跨度和高度均较小时其经济指标优于排架结构。
单层厂房的承重体系主要包括排架结构和刚架结构两类。
1.排架结构体系
排架结构由屋架或屋面梁、柱和基础组成，柱顶与屋架为铰接，柱底与基础顶面为固接。根据生产工艺和使用要求的不同，排架结构可设计成单跨或多跨、等高或不等高或锯齿形等多种形式，如图3-1所示。钢筋混凝土排架结构的跨度可超过30m，高度可达20～30m或更大，起重机吨位可达150t甚至更大。
其中，装配式钢筋混凝土排架结构是单层厂房中应用最广泛的一种结构形式。

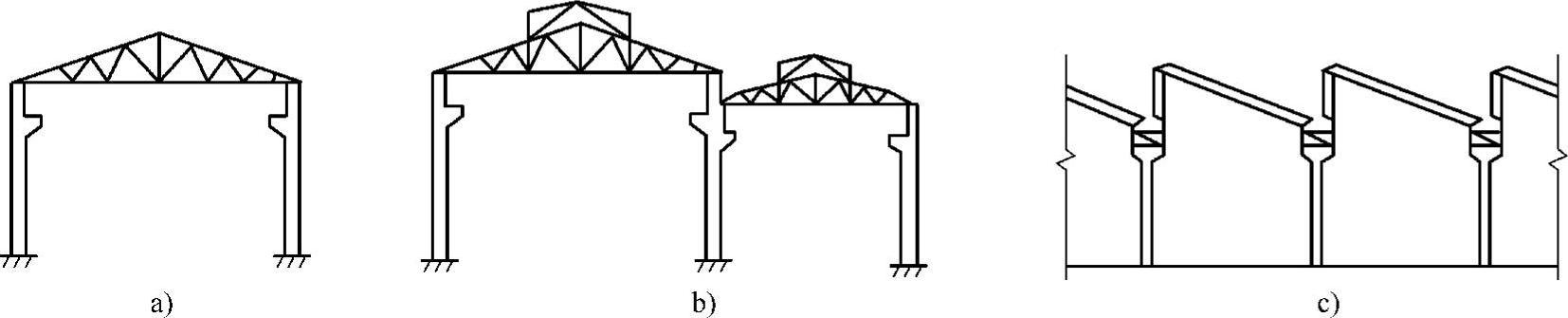

图3-1 排架结构
a）单跨排架 b）双跨不等高排架 c）锯齿形排架
2.刚架结构体系
刚架结构也是由横梁、柱和基础组成，且通常采用装配式钢筋混凝土门式刚架（以下简称门架）。与排架结构不同，门架结构中的柱与横梁为刚接，而柱与基础一般为铰接。当结构顶点也做成铰接时，成为三铰门架，如图3-2a所示；当结构顶点做成刚接时，成为二铰门架，如图3-2b所示；柱与基础有时也采用刚接，如图3-2c所示。当门架跨度较大时，为便于运输和吊装，通常将整个门架做成三段，在横梁弯矩较小的截面处设置接头，用焊接或螺栓连接成整体，如图3-2c所示。此外，门架的立柱和横梁通常设计成变截面构件，以适应门架的受力特点，减少材料用量。构件截面一般为矩形，但当跨度和高度较大时，为减轻结构自重，也可设计成I形或空腹截面。
图3-2 刚架结构
a）三铰门架 b）二铰门架 c）柱与基础刚接门架
门架结构的优点是梁柱合一、构件种类少、制作简单、结构轻巧，当厂房跨度和高度均较小时其经济指标优于排架结构。其缺点是刚度较差，梁柱的转角处易产生裂缝。此外，由于门架的构件呈Γ形或Y形，其翻身、起重机和对中就位等比较麻烦。门架结构一般适用于屋盖较轻的无起重机或起重机吨位不超过10t、跨度不超过18m、檐口高度不超过10m的中、小型单层厂房或仓库等。有些公共建筑（如礼堂、食堂、体育馆等），也可采用门架结构。
