混凝土结构设计：2.8.2板式楼梯平法施工图表示方法
【摘要】：板式楼梯平法施工图是在楼梯平面布置图上采用平面注写方式表达。为了方便施工，在集中绘制的楼梯平法施工图中，宜注明各结构层的楼面标高、结构层高及相应的结构层号。表2-19 FT～LT型梯板支承方式2.平面注写方式平面注写方式，是通过在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯平法施工图。
板式楼梯平法施工图是在楼梯平面布置图上采用平面注写方式表达。楼梯平面布置图应按照楼梯标准层，采用适当比例集中绘制，或按标准层与相应标准层的梁平法施工图一起绘制在一张图上。为了方便施工，在集中绘制的楼梯平法施工图中，宜注明各结构层的楼面标高、结构层高及相应的结构层号。
1.楼梯类型
11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》中介绍了9种常用的板式楼梯类型。第一组板式楼梯有5种类型，分别为AT、BT、CT、DT、ET型。第二组板式楼梯有6种类型，分别为FT、GT、HT、JT、KT、LT型。
AT～ET每个代号代表一跑楼梯。楼梯的主体为踏步段，除踏步段之外，楼梯可包括低端平板、高端平板以及中位平板。AT型梯板全部由踏步段构成；BT型梯板由低端平板和踏步段构成；CT型梯板由踏步段和高端平板构成；DT型梯板由低端平板、踏步段和高端平板构成；ET型梯板由低端踏步段、中位平板和高端踏步段构成。
AT～ET型梯板的两端分别以（低端和高端）梯梁为支座，采用该组板式楼梯的楼梯间内部既要设置楼层梯梁，又要设置层间梯梁（其中ET型梯板两端均为楼层梯梁），以及与其相连的楼层平台板和层间平台板。
AT～ET型梯板的下部纵向钢筋平面注写方式：楼梯支座端上部纵向钢筋按梯板下部纵向钢筋的1/2配置，且不小于
8@200；上部纵向钢筋自支座边缘向跨内延伸的水平投影长度统一取≥1/4梯板净跨，设计不注；梯板的分布钢筋由设计者注写在楼梯平面图的图名下方。
FT～LT每个代号代表两跑相互平行的踏步段和连接它们的楼层平板及层间平板。
FT、GT、HT、JT型由层间平板、踏步段和楼层平板构成。采用FT～JT型梯板时，楼梯间内部不需要设置楼层梯梁及层间梯梁。
KT和LT型，由层间平板和踏步段构成。采用KT或LT型梯板时，楼梯间内部需要设置楼层梯梁及楼层平台板，但不需要设置层间梯梁及层间平台板。
各种类型梯板的支承方式汇总于表2-19。

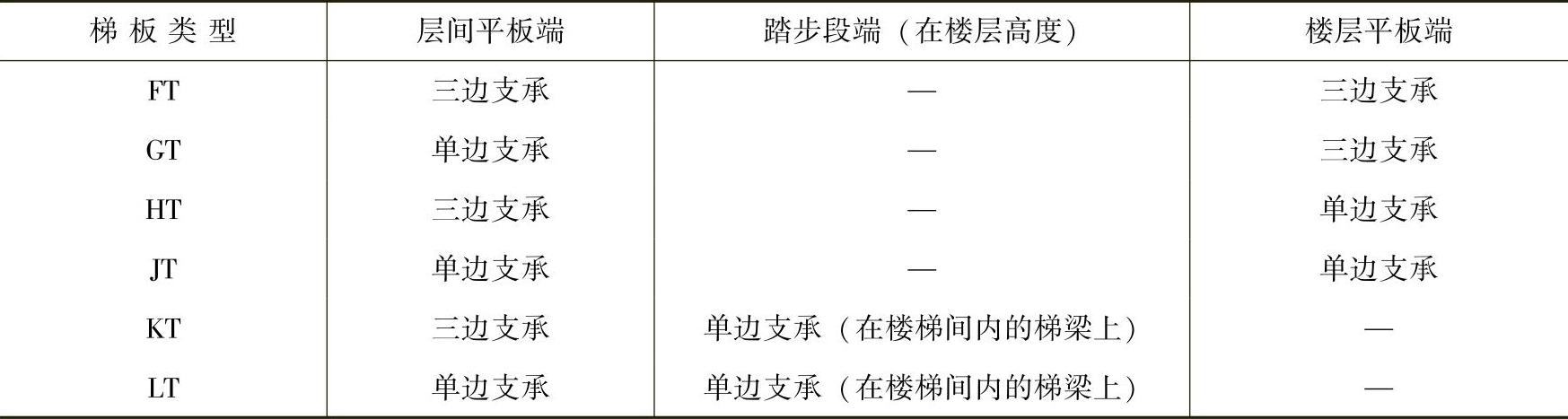

表2-19 FT～LT型梯板支承方式
2.平面注写方式
平面注写方式，是通过在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯平法施工图。
平面注写内容包括集中标注和外围标注。集中标注表达梯板的类型代号及序号、梯板的竖向几何尺寸和配筋；外围标注表达梯板的平面几何尺寸以及楼梯间的平面尺寸。
图2-98 AT型楼梯注写方式示意图
在楼梯平法施工图上需绘制楼梯竖向布置简图，其所标注的内容包括：各跑梯板类型代号及序号（AT～FT）、各层梯板类型代号及序号（ET～LT）、楼层平台板代号及序号（AT～ET、KT、LT）、层间平台板代号及序号（AT～DT）、楼层结构标高、层间结构标高等。
下面以AT型楼梯为例，平面注写方式如下：

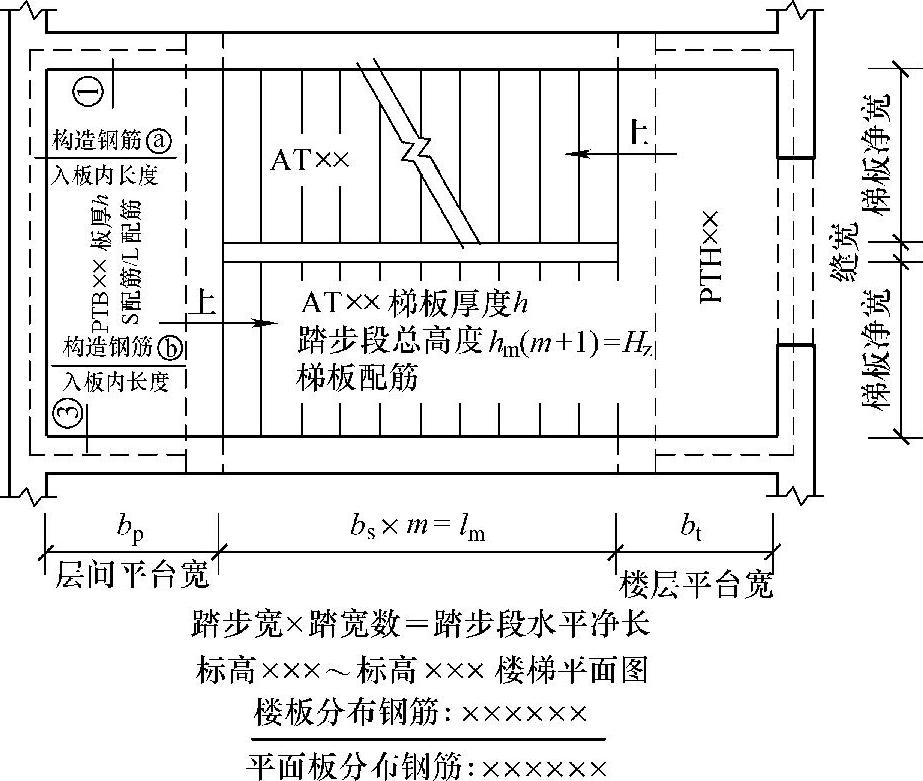

需要标注出AT××，梯板厚度h、踏步段总高度Hs=hs×（m+1），层间平台宽bp、踏步段水平净长lsn（lsn=bs×m）、楼层平台宽bt、梯板净宽、缝宽等信息，表示方式如图2-98所示，具体参数举例说明，如图2-99所示。
低端梯梁与高端梯梁之间有低端平板的梯段配筋构造，具体构造如图2-81所示。
图2-99 AT型楼梯设计示例
