混凝土结构设计-2.7.3雨篷抗倾覆验算
【摘要】：雨篷除进行各组成构件的计算外，还要考虑结构整体作为刚体丧失稳定的问题。结构整体倾覆必将造成结构整体破坏，因此结构整体抗倾覆验算是非常重要的。由前一种荷载产生的力矩称为倾覆力矩Mov；由后一种荷载产生的力矩称为抗倾覆力矩Mr。当公式Mov≤Mr不满足时，可适当增加雨篷梁的支承长度，增加墙体自重；或采取其他拉结措施。
雨篷除进行各组成构件的计算外，还要考虑结构整体作为刚体丧失稳定（如倾覆或过大位移等）的问题。结构整体倾覆必将造成结构整体破坏，因此结构整体抗倾覆验算是非常重要的。雨篷结构在雨篷板上的荷载作用下使结构整体绕A点（见图2-93）发生转动；但在雨篷梁上的荷载作用下将抵抗结构发生整体转动，如图2-93。由前一种荷载产生的力矩称为倾覆力矩Mov；由后一种荷载产生的力矩称为抗倾覆力矩Mr。为保证结构整体作为刚体不致丧失平衡，结构抗倾覆验算应满足下式条件
Mov≤Mr （2-97）

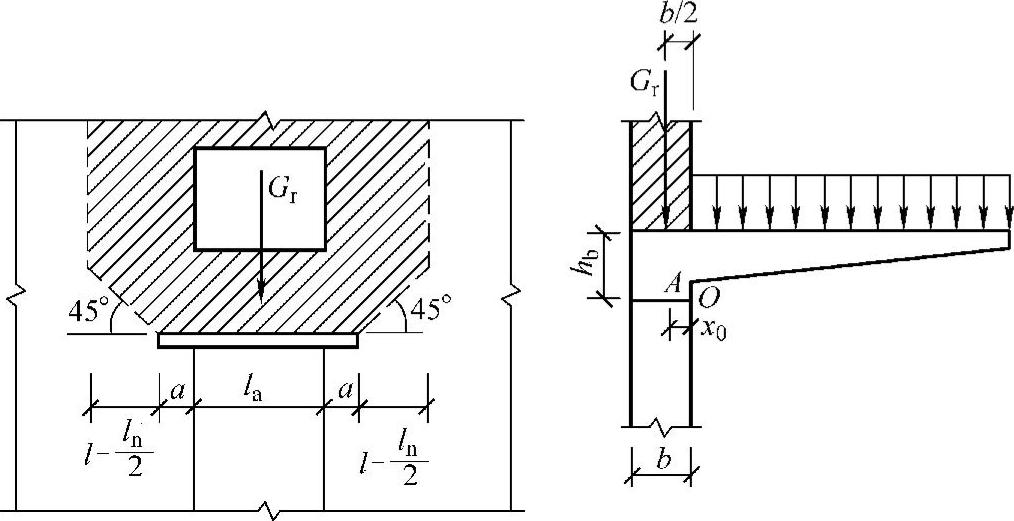

图2-93 雨篷的倾覆及抗倾覆荷载
式中 Mov——雨篷上按最不利荷载组合计算的结构绕A点的倾覆力矩设计值；
Mr——按恒荷载计算的结构绕A点的抗倾覆力矩设计值，抗倾覆力矩Mr按下式计算
Mr=0.8Gr（l2-x0） （2-98）
式中 0.8——用于抗倾覆计算时的恒荷载分项系数；
Gr——雨篷的抗倾覆荷载，按图2-93阴影部分所示范围内的墙体与楼、屋面恒荷载标准值之和计算；
l2——Gr作用点至墙外边缘的距离；
x0——计算倾覆点至墙外边缘的距离，x0=0.3hb，且不大于0.13b，hb为雨篷梁的截面高度。
需要说明：计算恒荷载Gr时，不应考虑楼、屋面那些非永久性的“恒荷载”，如楼面上的非承重隔墙，以及屋面上保温和防水层等恒荷载，因为在装修和维修时可能不存在上述恒荷载。
当公式Mov≤Mr不满足时，可适当增加雨篷梁的支承长度，增加墙体自重；或采取其他拉结措施。
