混凝土结构设计：雨篷梁的计算与构造
【摘要】：图2-90 雨篷梁的扭矩荷载图2-91 雨篷梁上的梁板荷载及墙体荷载墙体荷载 对于砖砌体，当雨篷梁上的墙体高度hw＜ln/3时，应按墙体的均布自重计算；当墙体高度hw≥ln/3时，应按高度为ln/3墙体的均布自重计算。雨篷梁一般支承于门窗洞口两侧墙上。雨篷梁在平面内竖向荷载作用下，一般简化为简支梁，按简支梁计算弯矩和剪力。例如，梁上作用均布线扭矩荷载mT，则支座截面最大扭矩内力为，ln为雨篷梁的净跨度。
雨篷梁不做刚度验算时，梁截面高度一般取h=（1/12～1/8）l0，l0为梁的计算跨度。雨篷梁除承受雨篷梁自重、抹灰荷载以及雨篷板传来的恒荷载和活荷载外，还兼作过梁，因此其还承受梁上砌体自重以及楼面板或楼梯平台板通过墙体传来的恒荷载和活荷载。
由雨篷板传来的荷载可简化为一个竖向线荷载和一个线扭矩荷载（见图2-90），例如雨篷板上部作用均布荷载g+q，则雨篷梁的线扭矩荷载为mT=（g+q）l0（l0/2+b/2），l0为雨篷板计算跨度，b为雨篷梁宽度。
梁、板荷载以及梁上砌体自重按下列规定采用：
（1）梁、板荷载 对砖和小型砌块砌体，当梁、板下的墙体高度hw＜ln时（ln为雨篷梁的净跨），应计入梁、板传来的荷载；当梁、板下的墙体高度hw≥ln时，可不考虑梁、板传来的荷载，如图2-91a所示。

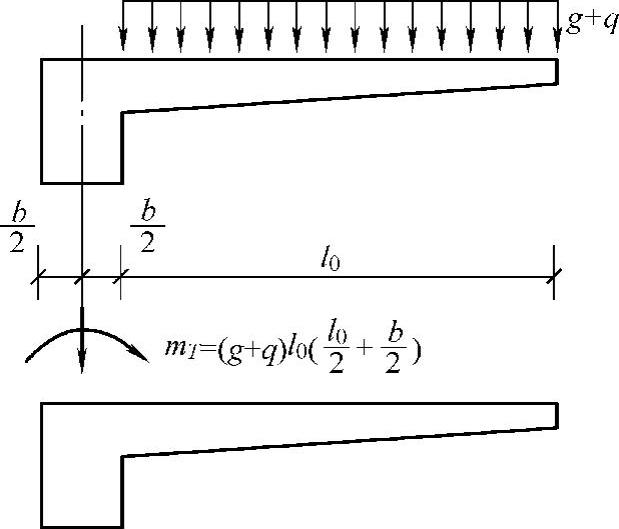

图2-90 雨篷梁的扭矩荷载
图2-91 雨篷梁上的梁板荷载及墙体荷载
（2）墙体荷载 对于砖砌体，当雨篷梁上的墙体高度hw＜ln/3时，应按墙体的均布自重计算；当墙体高度hw≥ln/3时，应按高度为ln/3墙体的均布自重计算（见图2-91b、c）。对混凝土砌块砌体，当雨篷梁上的墙体高度hw＜ln/2时，应按墙体的均布自重计算；当墙体高度hw≥ln/2时，应按高度为ln/2墙体的均布自重计算（见图2-91b、c）。
雨篷梁一般支承于门窗洞口两侧墙上。雨篷梁在平面内竖向荷载作用下，一般简化为简支梁，按简支梁计算弯矩和剪力。雨篷梁在线扭矩荷载作用下，简化为两端固定的单跨梁，梁的扭矩内力计算方法与将线扭矩荷载视为竖向线荷载作用下简支梁剪力的计算方法相同，梁的最大扭矩及扭矩内力分布与简支梁的最大剪力及剪力分布相同（见图2-92）。例如，梁上作用均布线扭矩荷载mT，则支座截面最大扭矩内力为
，ln为雨篷梁的净跨度。
雨篷梁在竖向荷载和线扭矩荷载作用下，将产生弯矩、剪力和扭矩，因此雨篷梁为弯、剪、扭联合作用的构件。梁的纵筋和箍筋数量分别按受弯、剪、扭承载力计算确定。

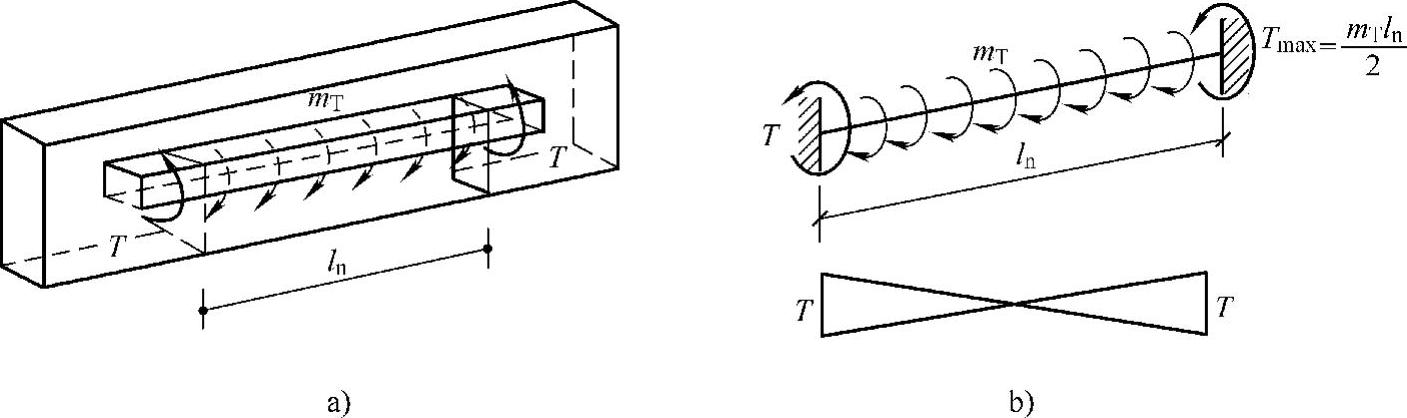

图2-92 雨篷梁扭矩计算简图
雨篷梁支承于墙内的长度不宜小于370mm；梁的受扭纵向钢筋应布置在截面周边；纵向钢筋（其中包括受扭的架立钢筋）在支座内的锚固长度应满足受拉钢筋达到抗拉强度时的锚固长度的要求；雨篷梁的箍筋应采用封闭式，末端应做成135°弯钩，弯钩末端平直段长度应不小于5d和50mm。
