现浇楼梯构造处理技巧
【摘要】：若板的弯折位置靠近楼层梁，板内可能出现负弯矩，则板上部还应配置承担负弯矩的短钢筋。2）平台梁内移后，梁式楼梯会出现折线形斜梁。若内折角处于受拉区，应增设附加箍筋。该箍筋应足以承受未伸入受压区锚固的纵向受拉钢筋的合力，且在任何情况下不应小于全部纵向受拉钢筋合力的35%。按上述条件求得的箍筋，应布置在长度为s=htan38α的范围内，如图2-82所示。
1）当楼梯下净高不够时，可将平台梁向内移动（见图2-80），这样板式楼梯的梯段板成为折线形。此时，设计应注意两个问题：①梯段板中的水平段，板厚应与梯段斜板相同，不能和平台板同厚；②折角处的下部受拉钢筋不允许沿板底弯折，以免产生向外的合力，将该处的混凝土崩脱，应将此处（即内折角）纵筋断开，各自延伸至上部再行锚固，如图2-80所示。若板的弯折位置靠近楼层梁，板内可能出现负弯矩，则板上部还应配置承担负弯矩的短钢筋。注意图2-80与图2-81的区别。
2）平台梁内移后，梁式楼梯会出现折线形斜梁（简称折线梁）。折线梁内折角处的受拉纵向钢筋应断开，且应伸入受压区并有足够的锚固长度。若内折角处于受拉区，应增设附加箍筋（见图2-82）。该箍筋应足以承受未伸入受压区锚固的纵向受拉钢筋的合力，且在任何情况下不应小于全部纵向受拉钢筋合力的35%。
未在受压区锚固的纵向受拉钢筋的合力按下式计算
图2-80 低端梯梁与高端梯梁之间有高端平板的梯段配筋构造

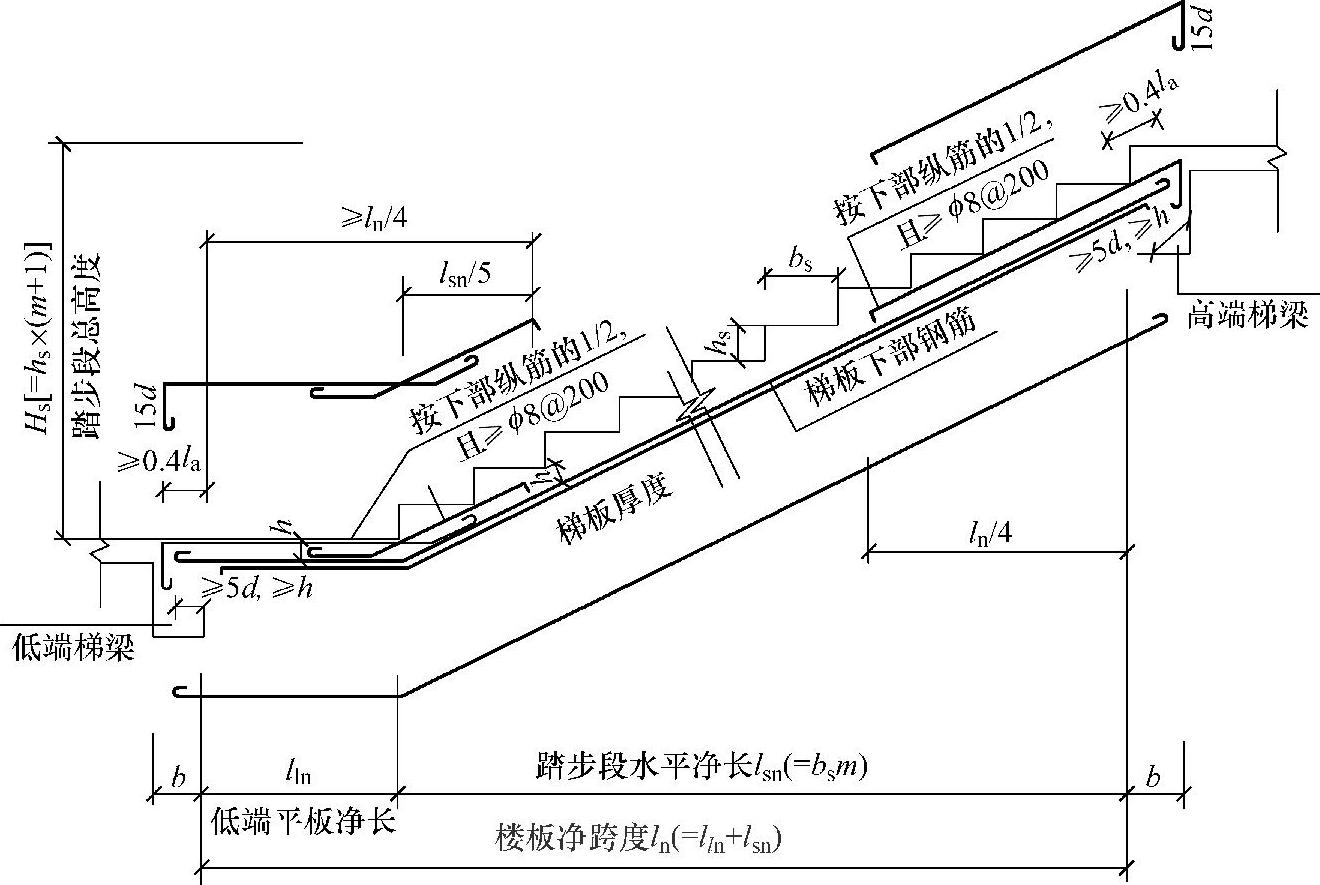

图2-81 低端梯梁与高端梯梁之间有低端平板的梯段配筋构造
全部纵向受拉钢筋的合力的35%按下式计算
式中 As——全部纵向受拉钢筋的截面面积；
As1——未在受压区锚固的纵向受拉钢筋的截面面积；
α——构件的内折角。
按上述条件求得的箍筋，应布置在长度为s=htan38α的范围内，如图2-82所示。
