【摘要】：板式楼梯设计包括梯段板、平台板和平台梁的计算与构造。斜板上的活荷载q沿水平方向是均布的；踏步及斜板自重、抹灰荷载等恒荷载沿斜向均匀分布，其内力计算方法同梁式楼梯的斜梁内力计算方法。梯段斜板按矩形截面受弯构件计算，截面计算高度应取垂直于斜板的最小高度。平台梁内力按简支梁进行计算，配筋计算按倒L形截面受弯构件计算，截面翼缘仅考虑平台板，不考虑梯段斜板参加工作。

板式楼梯设计包括梯段板、平台板和平台梁的计算与构造。

1.梯段板

梯段板由斜板和踏步组成。梯段斜板不做刚度验算时，斜板厚度通常取h=（1/25～1/30）l₀，l₀为斜板水平方向的跨度。梯段斜板和平台梁、板为一个整体结构，实质上梯段斜板和平台板是一个多跨连续板，为简化计算，通常将梯段斜板和平台板分开计算，但在计算及构造上要考虑它们相互间的整体作用。

进行梯段斜板计算时，一般取1m宽斜向板带作为结构及荷载计算单元。

梯段斜板（包括折线形板）支承于平台梁上，进行内力分析时，通常将板带简化为斜向简支板，斜板内力同样可简化为水平方向简支板进行计算，其计算跨度按斜向跨度的水平投影长度取值。

梯段斜板承受梯段板（包括踏步及斜板）自重、抹灰荷载及活荷载。斜板上的活荷载q沿水平方向是均布的；踏步及斜板自重、抹灰荷载等恒荷载沿斜向均匀分布，其内力计算方法同梁式楼梯的斜梁内力计算方法。

考虑梯段斜板与平台梁、板的整体性，斜板跨中正截面最大正弯矩近似取为

式中 g，q——作用于斜板上沿水平方向均布竖向恒荷载和活荷载的设计值；

l₀——梯段斜板沿水平方向的计算跨度。

梯段斜板按矩形截面受弯构件计算，截面计算高度应取垂直于斜板的最小高度。斜板受力钢筋数量按跨中截面弯矩值确定。考虑斜板与平台梁、板的整体性，斜板两端l_n/4范围内应按构造设置承受负弯矩作用的钢筋，其数量一般可取跨中截面配筋的1/2，在梁处斜板钢筋应具有足够的锚固长度，l_n为斜板沿水平方向的净跨度。在垂直于受力钢筋方向按构造设置分布钢筋，每个踏步下放置1ϕ8。

对于板式楼梯，斜板由于跨高比l₀/h较大，即M/M_u＞V/V_u，故一般不必验算受剪承载力。

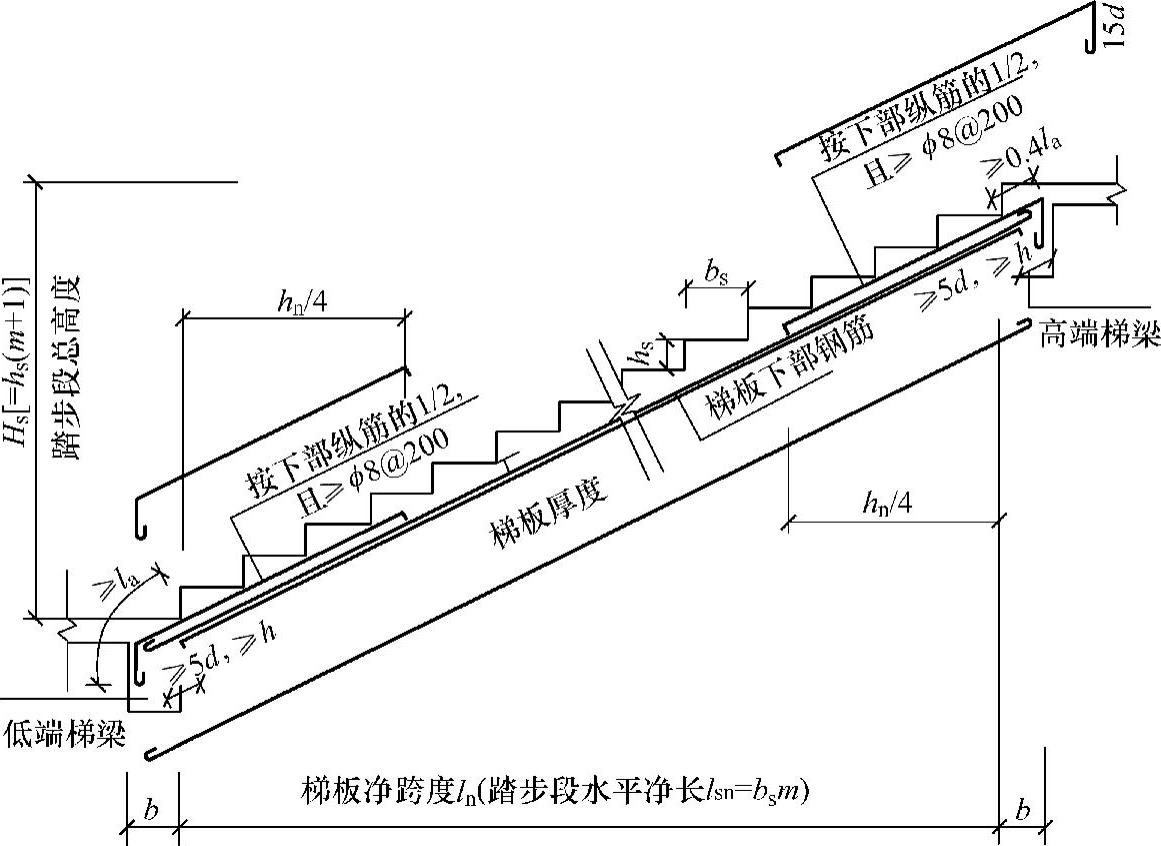

梯段斜板配筋方案可采用弯起式或分离式，但由于弯起式配筋施工较为复杂，一般多采用分离式配筋方案（见图2-79）。
