无梁楼盖的截面设计与构造-混凝土结构设计.
【摘要】：板的有效截面高度取值与双向板类似。
1.截面弯矩设计值
当竖向荷载作用时，有柱帽的无梁楼盖内跨具有明显的内拱作用，这时截面的弯矩设计值应予以适当折减。因而除边跨及边支座外，其余所有部位截面的弯矩设计值均为按内力分析得到的弯矩乘以折减系数0.8。
2.板厚及板的截面有效高度
无梁楼盖通常是等厚的。对板厚的要求，除满足承载力的要求外，还需满足刚度的要求，以控制板的挠度变形，一般情况下无梁楼盖的板厚不小于150mm。由于目前对无梁楼盖的挠度尚无完善的计算方法，所以根据经验用板厚h与长跨l0的比值来控制其挠度，无柱帽时，可取h/l0≥1/32，且柱上板带可适当加厚，加厚部分的宽度可取相应跨度的30%；有柱帽顶板时，可取h/l0≥1/35。
板的有效截面高度取值与双向板类似。同一部位的两个方向弯矩同号时，由于纵、横钢筋叠置，应分别取各自的截面有效高度。当为正方形时，为了计算方便，可取两个方向截面有效高度的平均值。
3.板的配筋
无梁楼盖中板的配筋可以划分为以下三个区域，如图2-72所示。
Ⅰ区：每个柱的柱上部分，两个方向均为柱上板带，受荷后均产生负弯矩，故两个方向的受力钢筋都应布置在板顶，并把长跨方向的钢筋放在上面。
Ⅱ区：每个区格的中部，两个方向均为跨中板带，受荷后均产生正弯矩，故两个方向的受力钢筋都应布置在板底，并把长跨方向的钢筋放在下面。
Ⅲ区：一个方向为柱上板带，另一个方向为跨中板带，受荷后在柱上板带方向产生正弯矩，受力钢筋应布置在板底；而在跨中板带方向产生负弯矩，受力钢筋应布置在板顶。(https://www.chuimin.cn)
板的配筋通常采用绑扎钢筋的双向配筋。为了减少钢筋类型，方便施工，一般采用一端弯起，另一端直线段的弯起式配筋。钢筋的弯起点和切断点的位置必须满足图2-73的要求。钢筋的直径和间距，与一般双向板的要求相同，但对于承受负弯矩的钢筋，其直径不宜小于12mm，以保证施工时具有一定的刚度。

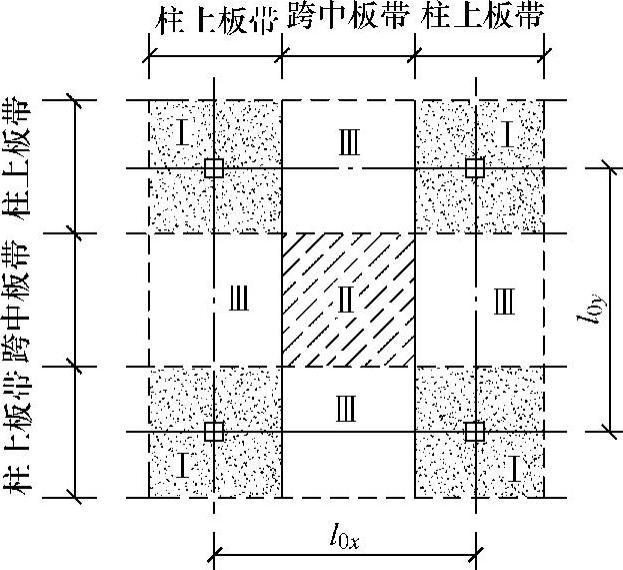

图2-72 无梁楼盖板的配筋区域划分
图2-73 无梁楼盖的配筋构造
a）柱上板带配筋 b）跨中板带配筋
4.边梁
无梁楼盖周边应设置边梁，其截面高度应大于板厚的2.5倍，与板形成倒L形截面。边梁除承受荷载产生的弯矩和剪力之外，还承受由垂直于边梁方向各板带传来的扭矩，所以应按弯剪扭构件进行设计，由于扭矩计算比较复杂，故可按构造要求配置附加受扭纵筋和箍筋。
