1.结构布置方式

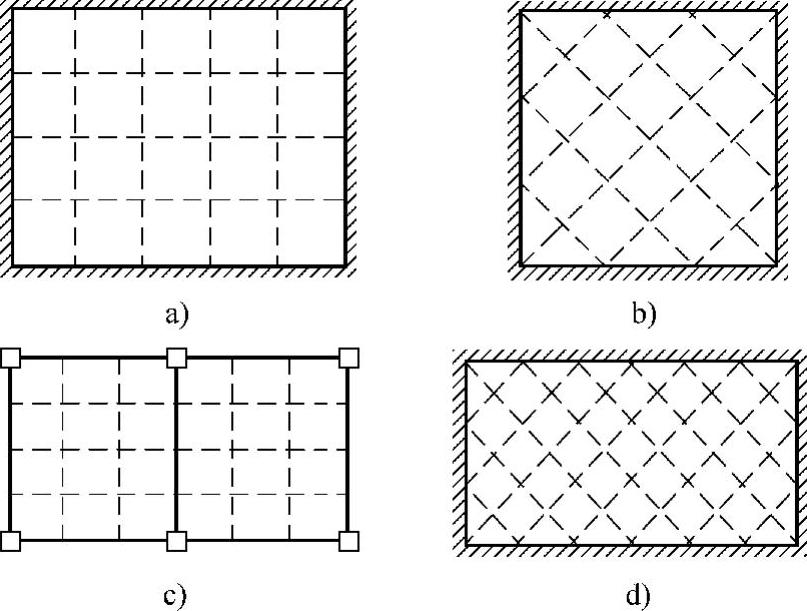

井字梁楼盖宜应用于正方形平面，当建筑平面为矩形，且长边与短边之比不大于1.5时，梁可直接搁置在周边承重墙或周边支承在主梁上，形成正交正放井字网格梁，如图2-51a所示，长边与短边尺寸越接近越好。交叉梁也可采用沿45°线方向布置，形成正交斜放井字网格梁，如图2-51b所示。

当屋盖或楼盖矩形平面长边与短边之比大于1.5时，为使交叉梁系的荷载较好地沿两个方向传力，可用支柱将平面划分为同样形状的区格，使交叉梁系支承在柱间主梁上（见图2-51c），或者采用沿45°线的正交斜放布置（见图2-51d）。

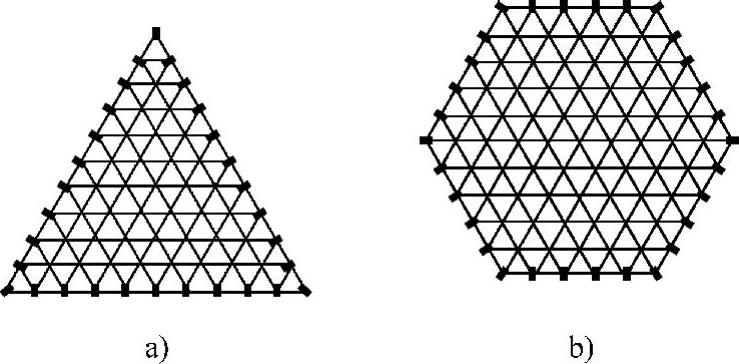

当楼盖或屋盖的平面为三角形或六边形（见图2-52）时，可采用三向网格梁。这种布置方式具有空间作用好、刚度大、受力合理、可减小结构高度等优点。

单跨简支或多跨连续的井字梁楼盖梁板有时可采用有外伸悬挑的网格梁。这种布置方式可减少网格梁的跨中弯矩和挠度。

图2-51 井字梁楼盖的平面布置

图2-52 三向网格梁

2.井字梁的间距

两个方向井字梁的间距可以相等，也可以不相等。如果不相等，则要求两个方向的梁间距之比a/b=1.0～2.0。应综合考虑建筑和结构受力的要求，在实际设计中应尽量使a/b在1.0～1.5之间，一般梁格间距在2～3m较为经济，且不宜超过3.5m。

3.井字梁的高度和宽度

两个方向井字梁的高度宜相等，可根据楼盖荷载的大小，取h=l₁/16～l₁/20（l₁为井字梁短跨跨度），但h最小不得小于l₁/30，需要时h也可以做得大些。

井字梁楼盖一般采用现浇梁板。梁按T形截面梁计算。梁宽b取梁高h的1/3（h较小时）或1/4（h较大时），但梁宽不宜小于120mm。T形截面的翼缘计算宽度按《混凝土结构设计规范》取值。

4.井字梁的楼板

板的厚度不小于80mm，且应不小于板较小边长的1/45（单跨板）或1/50（连续板）。

5.井字梁与柱子的连接

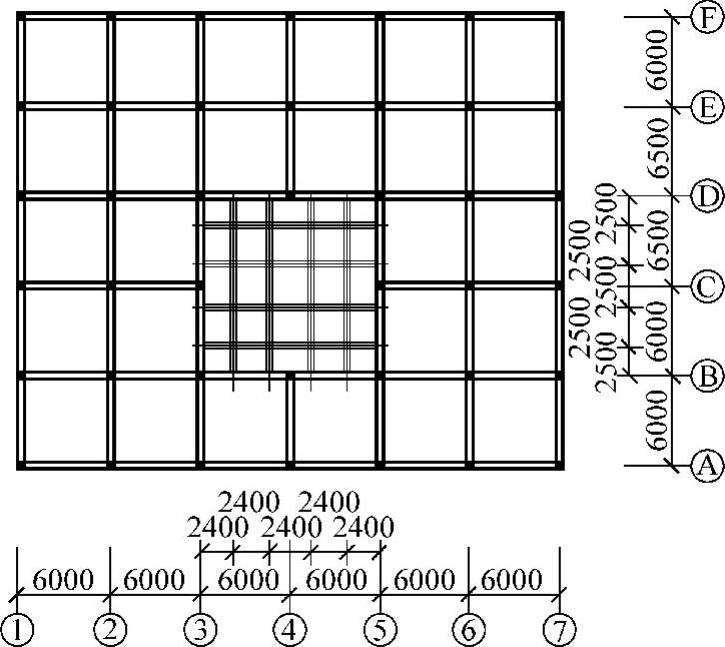

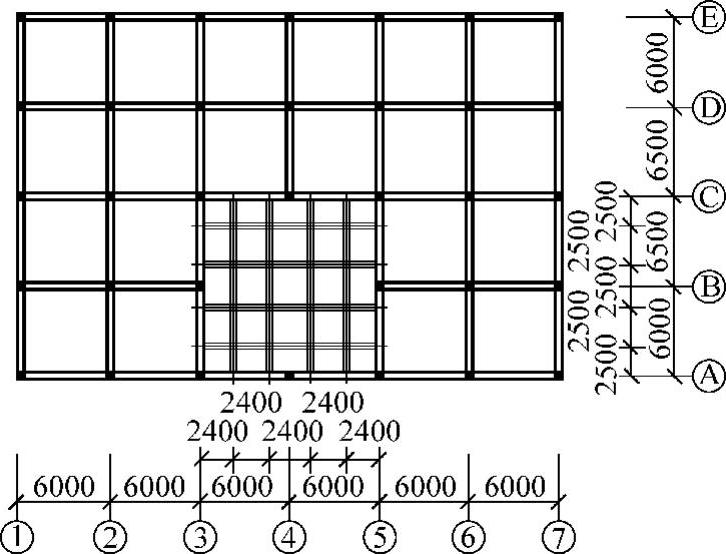

（1）井字梁与柱子采取“避”的方式井字梁与柱子采取“避”的方式（见图2-53和图2-54），是通过调整井字梁的间距以避开柱位，这样可避免在井字梁与柱子相连处井字梁支座负筋超限的情况；另外可减少梁柱节点在荷载作用下，由于两者刚度相差悬殊而成为受力薄弱点而导致首先破坏。由于井字梁避开了柱位，靠近柱位的区格板需另作加强处理。

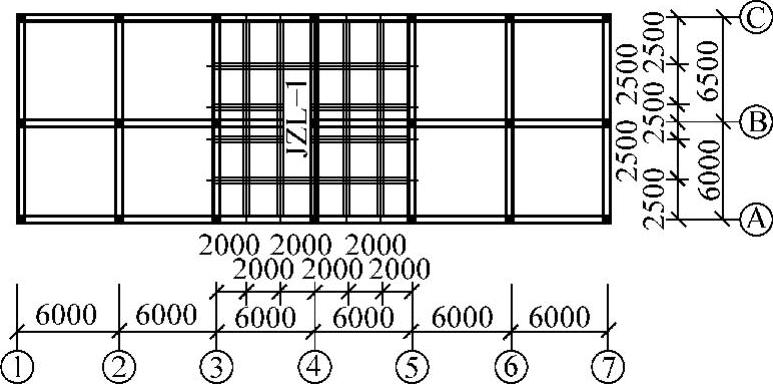

如图2-55所示的建筑平面，纵向较长，横向只有两跨，若采用图2-53或图2-54所示的方案，则④轴线的两根柱子在横向没有可靠的侧向支承，一般的做法是把图2-55中的JZL-1与柱相连，可以保持JZL-1的高度不变而只增大宽度，也可以保持JZL-1的宽度不变而只增大高度；纵向的井字梁设置依然可以采用“避”的方式，也可以采用“抗”的方式（见图2-56）。但这种情况下的井字梁受力复杂，宜采用电算。

（2）井字梁与柱子采取“抗”的方式井字梁与柱子采取“抗”的方式（见图2-56），是把与柱子相连的井字梁设计成大井字梁，其余小井字梁套在其中，形成大小井字梁相嵌的结构形式，使楼面荷载从小井字梁传递至大井字梁，再到柱子。
