双向板截面设计与构造要点
【摘要】：3）角区格板截面弯矩值不予折减。对于多区格连续板支座截面负弯矩配筋在支座宽度范围内均匀设置。受力钢筋的直径、间距及弯起点、切断点的位置等规定，与单向板的有关规定相同。沿墙边、墙角处的构造钢筋与单向板相同。
1.截面设计要点
（1）双向板厚度 双向板的厚度通常在80～160mm，跨度较大且荷载较大时，板厚可达200mm以上。一般不做刚度验算时板的最小厚度应满足：简支板为h/l01≥1/45（l01为双向板短边方向的计算跨度）；连续板为h/l01≥1/50。当双向板平面尺寸较大时，板除进行结构承载力计算外，尚应进行刚度、裂缝控制验算；必要时还应考虑活荷载作用下结构的振颤问题。
（2）板的截面有效高度 由于双向板短向板带弯矩值比长向板带大，故短边方向钢筋应放在长边方向钢筋的外侧，截面有效高度h0可取为：短边方向h0=h-20mm；长边方向h0=h-30mm。求双向板截面配筋时，内力臂系数可近似取γs=0.9～0.95。
（3）板的空间内拱作用 多区格连续双向板在荷载作用下，由于四边支承梁的约束作用，与多跨连续单向板相似，双向板也存在空间拱作用，使板的支座及跨中截面弯矩值均减小。因此，周边与梁整体连接的双向板，其截面弯矩计算值按下述情况予以减小：
1）中间区格板的支座及跨内截面减小20%。
2）边区格板的跨内截面及第一内支座截面：l0b/l0＜1.5时，减小20%；1.5≤l0b/l0＜2.0时，减小10%。其中：l0b为沿板边缘方向的计算跨度；l0为垂直板边缘方向的计算跨度。
3）角区格板截面弯矩值不予折减。
双向板与单向板一样，由于跨高比l0/h较大，M/Mu＞V/Vu，板的受弯承载力极限状态先于受剪承载力极限状态出现，故一般情况下不验算受剪承载力。
2.钢筋布置
双向板的受力钢筋沿板的两个方向（即平行于短边和长边方向）布置。配筋方式类似单向板，有弯起式和分离式两种配筋方案，为施工方便，目前在工程中多采用分离式配筋。

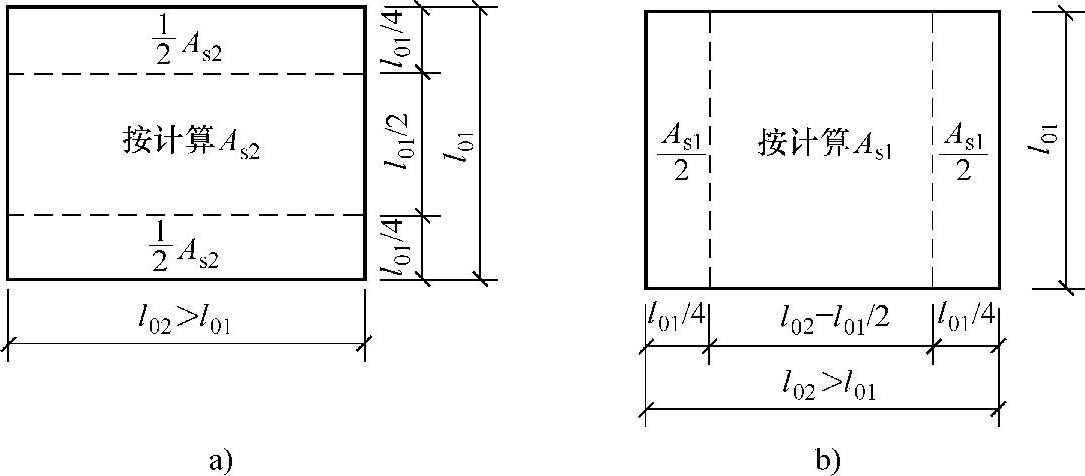

按弹性理论计算时，板跨内截面配筋数量是根据中央板带最大正弯矩值确定的，而靠近两边的板带跨内截面正弯矩值向两边逐渐减小，故配筋数量亦应向两边逐渐减小。当双向板短边方向计算跨度l01≥2.5m时，考虑施工方便，可将板在两个方向上各划分成三个板带，即边区板带和中间板带，如图2-46所示。板的中间板带跨内截面按最大正弯矩配筋；而边区板带配筋数量可减少一半且每米宽度内不得少于5根。当l01＜2.5m时可不划分板带，统一按中间板带配置钢筋。
图2-46 板带划分
在同样配筋率时，采用直径较小的钢筋对抑制混凝土裂缝开展有利。
对于多区格连续板支座截面负弯矩配筋在支座宽度范围内均匀设置。
受力钢筋的直径、间距及弯起点、切断点的位置等规定，与单向板的有关规定相同。
按塑性铰线法设计时，其配筋应符合内力计算的假定，跨中钢筋或全板均匀布置；或划分成中间及边缘板带后，分别按计算值的100%和50%均匀布置，跨中钢筋的全部或一部分伸入支座下部。支座上的负弯矩钢筋按计算值沿支座均匀布置。
沿墙边、墙角处的构造钢筋与单向板相同。
