热水供应系统管网水力计算：高效热水管网水力计算
【摘要】：回水管网的水力计算内容：确定管径。1）全日热水供应系统热水管网计算方法和步骤。2）定时热水供应系统机械循环管网的计算。①计算循环水泵的流量：定时热水供应系统中热水循环流量的计算，是按循环管网中的水每小时循环的次数来确定，一般按2～4次计算，系统较大时取下限，反之取上限。
1.第一循环管网的水力计算
以热水为热媒时，热媒流量G按式（3-4-7）计算。热媒循环管路中的配、回水管道，其管径应根据热媒流量G、热水管道允许流速，通过查热水管道水力计算表确定，并据此计算出管路的总水头损失Hh。热水管道的流速，宜按表3-4-7选用。

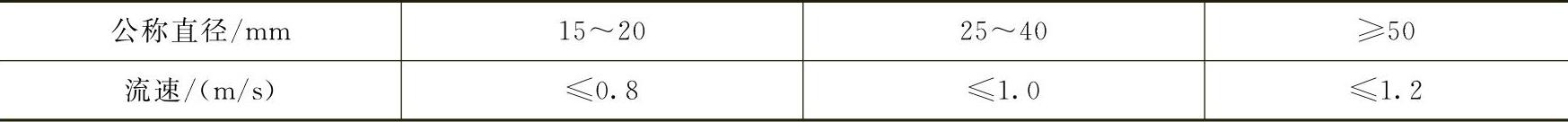

表3-4-7 热水管道的流速
第一循环管的自然循环压力值，应按式（3-4-22）计算：
Hxr═10Δh（ρ1-ρ2） （3-4-22）
式中，Hxr为第一循环管的自然压力值（Pa）；Δh为锅炉或水加热器中心与贮水器中心的标高差（m）；ρ1为贮水器回水的密度（kg/m3）；ρ2为锅炉或水加热器出水的密度（kg/m3）。
当Hxr>Hh时，可形成自然循环，为保证运行可靠一般要求，即
Hxr≥（1.1～1.15）Hh （3-4-23）
式中，Hh为管路的水头损失。
当Hxr不满足上式的要求时，则应采用机械循环方式，依靠循环水泵强制循环。循环水泵的流量和扬程应比理论值略大一些，以确保可靠循环。
以高压蒸汽为热媒时，热媒耗量G按式（3-4-5）或式（3-4-6）计算。热媒蒸汽管道一般按管道的允许流速和相应的比压降确定管径和水头损失。
2.第二循环管网的水力计算
（1）配水管网的水力计算
内容：确定管径、管网总水压。
方法与步骤：与冷水给水管道的相同。查表3-1-4得（以一个阀开选用）计算管段的卫生器具给水当量Ng，额定流量q0，连接管公称管径d和最低工作压力H0，计算管段的设计秒流量qg，计算管道沿程水头损失和局部水头损失，作管道水力计算。
（2）回水管网的水力计算
内容：确定管径。
方法与步骤：回水管网不配水，仅通过用以补偿配水管热损失的循环流量。回水管网各管段管径，应按管中循环流量经计算确定。
（3）机械循环管网的计算
内容：确定最不利循环管路的管径，选择循环水泵。
1）全日热水供应系统热水管网计算方法和步骤。
①计算各管段终点水温，可按式（3-4-24）和式（3-4-25）计算：
tz═tc-Δt∑f （3-4-25）
式中，Δt为配水管网中计算管路的面积比降温（℃/m2）；ΔT为配水管网中计算管路起点和终点的水温差，按系统大小确定，一般取ΔT=5～10℃；F为计算管路配水管网的总外表面积（m2）；∑f为计算管路终点以前配水管网的总外表面积（m2）；tc为计算管路起点的水温（℃）；tz为计算管路终点的水温（℃）。
②计算配水管网各管段的热损失
式中，qS为计算管段热损失（W）；D为计算管段外径（m）；L为计算管段长度（m）；K为无保温时管道的热传系数[W/（m2·℃）]；η为保温系数，无保温时η=0，简单保温时η=0.6，较好保温时η=0.7～0.8；tc、tz含义与式（3-4-25）相同；tj为计算各管段周围的空气温度（℃）。
③计算配水管网的总热损失量：将各管段的热损失相加便得到配水管网的总热损失量QS，
。
④计算总循环流量：将QS代入式（3-4-27）求解全日热水供应系统的热水循环流量qx
式中，qx为全日供应热水的循环流量（L/h）；QS为配水管道的热损失（kJ/h），经计算确定，可按单体建筑（3%～5%）Qh；小区（4%～6%）Qh；Δt为配水管道的热水温度差（℃），按系统大小确定，可按单体建筑5～10℃，小区6～12℃。
⑤计算循环管路各管段通过的循环流量，可采用式（3-4-28）～式（3-4-30）计算得到
qXI═qX （3-4-28）
式中，qXn、qX（n+1）分别为n、n+1管段所通过的循环流量（L/s）；∑qS（n+1）为n+1管段及其后各管段的热损失之和（W）；∑qSn为n管段及其后各管段的热损失之和（W）。
⑥复合各管段的终点水温，计算公式如下
式中，tz＇为各管段终点水温（℃）；tc为各管段起点水温（℃）；qS为各管段热损失（W）；q＇X为各管段的循环流量（L/s）；C为水的比热，C=4187J/（kg·℃）；ρr为热水密度（kg/L）。
计算结果如与原来确定的温度相差较大，应以式（3-4-17）和式（3-4-25）的计算结果：
作为各管段的终点水温，重新进行上述②～⑥的计算。
⑦计算循环管网的总水头损失，公式如下
H═（Hp+Hx）+Hj （3-4-32）
式中，H为循环管网的总水头损失（kPa）；Hp为循环流量通过配水计算管路的沿程和局部水头损失（kPa）；Hx为循环流量通过回水计算管路的沿程和局部水头损失（kPa）；Hj为循环流量通过水加热器的水头损失（kPa）。
容积式水加热器、导流型容积式水加热器、半容积式水加热器和加热箱，因容器内被加热水的流速一般较低，其流程短，故水头损失很小，在热水系统中可忽略不计。
对于快速式水加热器，被加热水在其中流速较大，流程也长，水头损失应以沿程和局部水头损失之和计算，即
式中，ΔH为快速式水加热器中热水的水头损失（kPa）；λ为管道沿程阻力系数；L为被加热水的流程长度（m）；dj为传热管计算管径（m）；ε为局部阻力系数；v为被加热水的流速（m/s）；g为重力加速度（m2/s），一般取9.81m2/s。
计算循环管路配水管及回水管的局部水头损失可按沿程水头损失的20%～30%估算。
⑧选择循环水泵。循环水泵的流量为
Qb≥qx （3-4-34）
式中，Qb为循环水泵的流量（L/s）；qx为全日热水供应系统的总循环流量（L/s）。
循环水泵的扬程为
Hb≥Hp+Hx+Hj （3-4-35）
式中，Hb为循环水泵的扬程；Hp、Hx、Hj同式（3-4-32）。
2）定时热水供应系统机械循环管网的计算。
①计算循环水泵的流量：定时热水供应系统中热水循环流量的计算，是按循环管网中的水每小时循环的次数来确定，一般按2～4次计算，系统较大时取下限，反之取上限。即
Qb≥（2～4）V （3-4-36）
式中，Qb为循环水泵的流量（L/h）；V为热水循环管网系统的水容积（L），不包括无回水管的管段和加热设备的容积。
②计算循环水泵的扬程，计算公式同式（3-4-35）。
