排水管道布置和选材技巧

1.管道布置和敷设

1）小区排水管的布置应根据小区规划、地形标高、排水流向，按管线短、埋深小、尽可能自流排出的原则确定。当排水管道不能以重力自流排入市政排水管道时，应设置排水泵房。

2）小区排水管道最小覆土深度应根据道路的行车等级、管材受压强度、地基承载力等因素经计算确定，应符合：①小区干道和小区组团道路下的管道，其覆土深度不宜小于0.7m。②生活污水接户管道埋设深度不得高于土壤冰冻线以上0.15m，且覆土深度不宜小于0.3m。当采用埋地塑料管道时，排水管埋设深度不可高于土壤冰冻线以上0.50m。

3）建筑物内排水管道布置应符合：①自卫生器具至排出管的距离应最短，管道转弯应最少。②排水立管宜靠近排水量最大的排水点。③排水管道不得敷设在对生产工艺或卫生有特殊要求的生产厂房内，以及食品和贵重商品仓库、通风小室、电气机房和电梯机房内。④排水管道不得穿过沉降缝、伸缩缝、变形缝、烟道和风道。当排水管道必须穿过沉降缝、伸缩缝和变形缝时，应采取相应技术措施。⑤排水埋地管道，不得布置在可能受重物压坏或穿越生产设备基础。⑥排水立管不得穿越住宅客厅、餐厅，并不宜靠近与卧室相邻的内墙。⑦排水管道不宜穿越橱窗、壁柜。⑧塑料排水立管应避免布置在易受机械撞击处，当不能避免时，应采取保护措施。⑨塑料排水管应避免布置在热源附近，当不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施；塑料排水立管与家用灶具边净距不得小于0.4m。⑩当排水管道外表面可能结露时，应根据建筑物性质和使用要求，采取防结露措施。排水管道不得穿越卧室。

4）排水管道不得穿越生活饮用水池部位的上方。

5）室内排水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上方。

6）排水横管不得布置在食堂、饮食业厨房的主副食操作、烹调和备餐的上方。当受条件限制不能避免时，应采取防护措施。厨房间和卫生间的排水立管应分别设置。

7）排水管道宜在地下或楼板填层中埋设或在地面上、楼板下明设。当建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶、架空层内暗设，但应便于安装和检修。在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。

8）当住宅卫生间的卫生器具排水管要求不得穿越楼板进入他户时，或受前述3）～6）条限制时，卫生器具排水横支管应设置同层排水。住宅卫生间同层排水形式应根据卫生间空间、卫生器具布置、室外环境气温等因素，经技术经济比较确定。同层排水的排水管管径、坡度和最大设计充满度同样应符合表3-3-3和表3-3-4的规定。同层排水的地漏设置同样应符合一般地漏设置的要求。此外，同层排水的器具排水横支管布置和设置标高不得造成排水滞留、地漏冒溢；当排水横支管设置在沟槽内，回填材料、面层应能承载器具、设备的荷载；卫生间地坪应采取可靠的防渗漏措施。

9）室内管道的连接应符合：①卫生器具排水管与排水横支管垂直连接，宜采用90°斜三通。②排水管道的横管与立管连接，宜采用45°斜三通或45°斜四通和顺水三通或顺水四通。③排水立管与排出管端部的连接，宜采用两个45°弯头、弯曲半径不小于4倍管径的90°弯头或90°变径弯头。④排水立管应避免在轴线设置，当受条件限制时，宜用乙字管或两个45°弯头连接。⑤当排水支管、排水立管接入横干管时，应在横干管管顶或其两侧45°范围内采用45°斜三通接入。

10）塑料排水管管道应根据其管道的伸缩量设置伸缩节，伸缩节宜设置在汇合配件处。排水横管应设置专用伸缩节。室内外埋地管道可不设伸缩节，当排水管道采用橡胶密封配件时，可不设伸缩节。

11）当建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条件以及穿越部位防火等级等要求设置阻火装置。

12）靠近排水立管底部的排水支管连接，应符合：①排水立管最低排水横支管与立管连接处距排水立管管底垂直距离不得小于表3-3-17的规定。②排水支管连接在排出管或排水横干管上时，连接点距立管底部下游水平距离不得小于1.5m，且不得小于1.5m。③横支管接入横干管竖直转向管道时，连接点应距转向处以下不得小于0.6m。④当靠近排水立管底部的排水支管的连接不能满足以上①、②的要求时，在距排水立管底部1.5m距离之内的排出管、排水横管有90°水平转弯管段时，排水支管应单独排至室外检查井或采取有效的防反压措施。当排水立管采用内螺旋管时，排水立管底部宜采用长弯变径接头，且排出管管径宜放大一号。

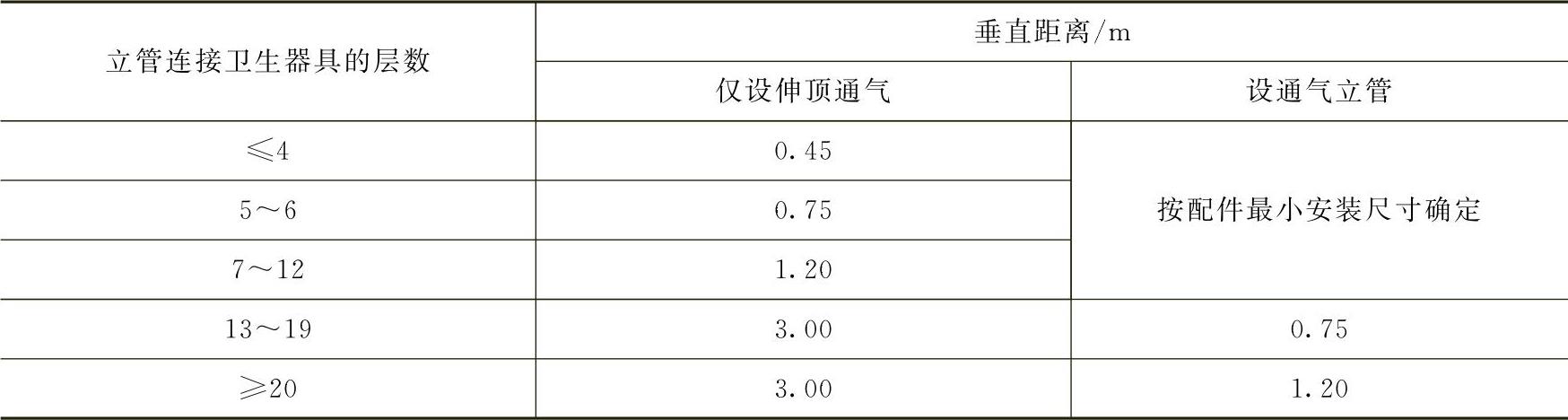

表3-3-17 最低排水横支管与立管连接处距排水立管管底的最小垂直距离

注：单根排水立管的排出管管径宜与立管管径相同。

13）下列构筑物和设备的排水管不得与污、废水管道系统直接连接，应采取间接排水的方式：①生活饮用水贮水箱（池）的泄水管和溢流管。②开水器、热水器排水。③医疗灭菌消毒设备的排水。④蒸发式冷却器、空调设备冷凝水的排水。⑤贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水盘的排水。

14）设备间接排水宜排入邻近的洗涤盆、地漏。无法满足时，可设置排水明沟、排水漏斗或容器。间接排水的漏斗或容器不得产生溅水、溢流，并应布置在容易检查、清洁的位置。

15）间接排水口最小空气间隙，宜按表3-3-18确定。

表3-3-18 间接排水口最小空气间隙

注：饮料用贮水箱的间接排水口最小空气间隙，不得小于150mm。

16）生活废水在下列情况下，可采用有盖的排水沟排除：①废水中含有大量悬浮物或沉淀物需经常冲洗。②设备排水支管很多，用管道连接有困难。③设备排水点位置不固定。④地面需要经常冲洗。

17）当废水可能夹带纤维或有大块物体时，应在排水管道连接处设置格栅或带网筐地漏。

18）室外排水管的连接应符合：①排水管与排水管之间，应设检查井连接。②室外排水管，除有水流跌落差以外，宜管顶平接。③排出管管顶标高不得低于室外接户管管顶标高。④连接处的水流偏转角不得大于90°。当排水管管径小于等于300mm且跌落差大于0.3m时，可不受角度的限制。

19）室内排水沟与室外排水管道连接处，应设水封装置。

20）排水管穿过地下室外墙或地下构筑物的墙壁处，应采取防水措施。

21）当建筑物沉降可能导致排出管倒坡时，应采取防倒坡措施。

22）排水管道在穿越楼层设套管且立管底部架空时，应在立管底部设支墩或其他固定措施。地下室立管与排水横管转弯处也应设置支墩或固定措施。

2.管材、附件的选用

（1）生活排水管道小区室外排水管道，应优先采用埋地排水塑料管；建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件；当连续排水温度大于40℃时，应采用金属排水管或耐热塑料排水管；压力排水管道可采用耐压塑料管、金属管或钢塑复合管。

（2）检查井室外排水管道的连接在管道转弯和连接处，在管道的管径、坡度改变处应设置检查井。小区生活排水检查井应优先采用塑料排水检查井。当室外生活排水管道管径小于等于160mm时，检查井间距不宜大于30m；当管径大于等于200mm时，检查井间距不宜大于40m。生活排水管道不宜在建筑物内设检查井。当必须设置时，应采取密封措施。检查井的内径应根据所连接的管道管径、数量和埋设深度确定。生活排水管道的检查井内应有导流槽。

（3）地漏厕所、盥洗室等需经常从地面排水的房间，应设置地漏。地漏应设置在易溅水器具附近地面的最低处。住宅内应按洗衣机位置设置洗衣机排水专用地漏或洗衣机排水存水弯，排水管道不得接入室内雨水管道。带水封的地漏水封深度不得小于50mm。地漏的选择应符合：①应优先采用具有防涸功能的地漏。②在无安静要求和不用设置环形通气管、器具通气管的场所，可采用多通道地漏。③食堂、厨房和公共浴室等排水宜设置网框式地漏。严禁采用钟罩（扣碗）式地漏。淋浴室地漏直径，可按表3-3-19确定。当用排水沟排水时，8个淋浴器可设置一个直径为100mm的地漏。

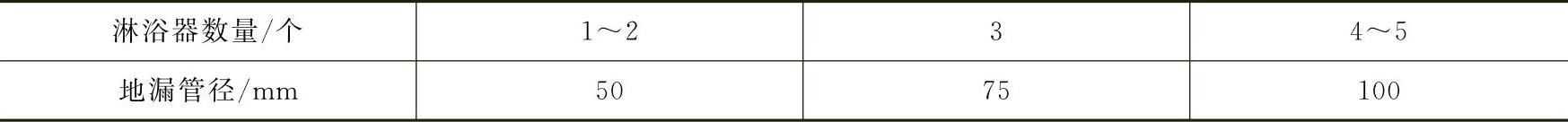

表3-3-19 淋浴室地漏直径

（4）检查口和清扫口在生活排水管道上，应按下列规定设置检查口和清扫口：

①铸铁排水立管上检查口之间的距离不宜大于10m，塑料排水立管宜每6层设置一个检查口；但在建筑物最底层和设有卫生器具的两层以上建筑物的最高层，应设置检查口，当立管水平拐弯或有乙字形管时，在该层立管拐弯处和乙字形管的上部应设检查口。

②在连接2个及2个以上的大便器或3个及3个以上卫生器具的铸铁管排水横管上，宜设置清扫口；在连接4个及4个以上大便器的塑料排水横管上宜设置清扫口。

③在水流偏转角大于45°的排水横管上，应设检查口或清扫口（可采用带清扫口的转角配件替代）。

④当排水立管底部或排水管上的清扫口至室外检查井中心的最大长度大于表3-3-20的数值时，应在排出管上设清扫口。

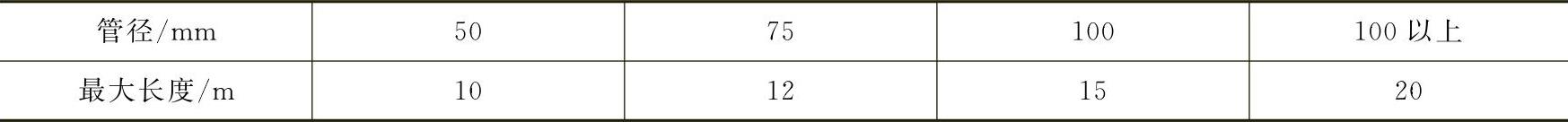

表3-3-20 排水立管底部或排水管上的清扫口至室外检查井中心的最大长度

⑤排水横管直线管段上检查口或清扫口之间的最大距离应符合表3-3-21的规定。

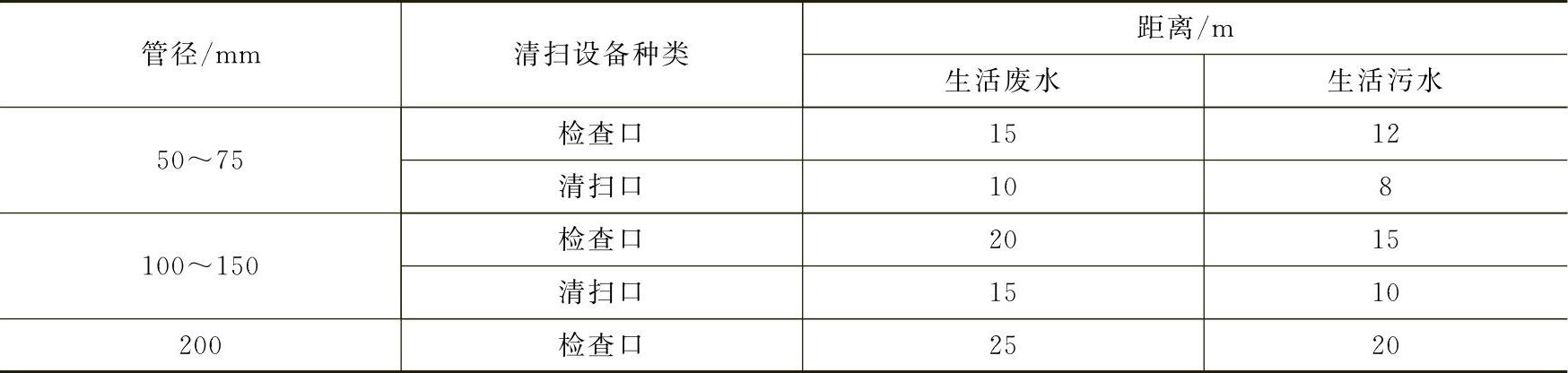

表3-3-21 排水横管直线管段上检查口或清扫口之间的最大距离

在排水管道上设置清扫口，应符合：①在排水横管上设清扫口，宜将清扫口设置在楼板或地坪上，且与地面相平；排水横管起点的清扫口与其端部相垂直的墙面距离不得小于0.2m；（当排水横管悬吊在转换层或地下室顶板下设置清扫口有困难时，可用检查口替代清扫口。）②排水管起点设置堵头代替清扫口时，堵头与墙面应有不小于0.4m的距离；（可利用带清扫口弯头配件代替清扫口。）③在管径小于100mm的排水管道上设置清扫口，其尺寸应与管道同径；管径等于或大于100mm的排水管道上设置清扫口，应采用100mm直径清扫口。④铸铁排水管道设置的清扫口，其材质应为铜质；硬聚氯乙烯管道上设置的清扫口应与管道相同材质。⑤排水横管连接清扫口的连接管及管件应与清扫口同径，并采用45°斜三通和45°弯头或由两个45°弯头组合的管件。

在排水管道上设置检查口，应符合：①立管上设置检查口，应在地（楼）面以上1.00m，并应高于该层卫生器具上边缘0.15m。②埋地横管上设置检查口时，检查口应设在砖砌的井内（可采用密闭塑料排水检查井替代检查口）。③地下室立管上设置检查口时，检查口应设置在立管底部之上。④立管上检查口检查盖应面向便于检查清扫的方位；横干管上的检查口应垂直向上。

（5）通气管生活排水管道的立管顶端，应设置伸顶通气管。当遇特殊情况，伸顶通气管无法伸出屋面时，可设置下列通气方式：①当设置侧墙通气时，如果通气管口周围4m以内有门窗，通气口应高出窗顶0.6m或引向无门窗一侧。②在室内设置成汇合通气管后应在侧墙伸出延伸至屋面以上。③当前两项无法实施时，可设置自循环通气管道系统。

下列情况下，应设置通气立管或特殊配件单立管排水系统：①生活排水立管所承担的卫生器具排水设计流量，当超过表3-3-5中仅设伸顶通气管的排水立管最大设计排水能力时。②建筑标准要求较高的多层住宅、公共建筑、10层及10层以上的高层建筑卫生间的生活污水立管应设置通气立管。

下列排水管段应设置环形通气管：①连接4个及4个以上卫生器具且横支管的长度大于12m的排水横支管。②连接6个及6个以上大便器的污水横支管。③设有器具通气管。

对卫生、安静要求较高的建筑物内，生活排水管道宜设置器具通气管。建筑物内各层的排水管道上设有环形通气管时，应设置连接各层环形通气管的主通气立管或副通气立管。通气立管不得接纳器具污水、废水和雨水，不得与风道和烟道连接。在建筑物内不得设置吸气阀替代通气管。

通气管与排水管的连接，应遵守：①器具通气管应设在存水弯出口端；在横支管上设环形通气管时，应在其最始端的两个卫生器具之间接出，并应在排水支管中心线以上与排水支管成垂直或45°连接。②器具通气管、环形通气管应在卫生器具上缘以上不小于0.15m处按不小于0.01的上升坡度与通气立管连接。③专用通气立管和主通气立管的上端可在最高层卫生器具上边缘以上不小于0.15m或检查口以上与排水立管通气部分以斜三通连接；下端应在最低排水横支管以下与排水立管以斜三通连接。④结合通气管宜每层或隔层与专用通气立管、排水立管连接，与主通气立管、排水立管连接不宜多于8层；结合通气管下端宜在排水横支管以下与排水立管以斜三通连接；上端可在卫生器具上边缘以上不小于0.15m处与通气立管以斜三通连接。⑤当用H形管件替代结合通气管时，H管与通气管的连接点应设在卫生器具上边缘以上不小于0.15m处。⑥当污水立管与废水立管合用一根通气立管时，H管配件可隔层分别与污水立管和废水立管连接；但最低横支管连接点以下应装设结合通气管。

自循环通气系统，当采取专用通气立管与排水立管连接时，应符合下列要求：①顶端应在卫生器具上边缘以上不小于0.15m处采用两个90°弯头相连。②通气立管应每层按前述通气管与排水管连接要求中④、⑤条的规定。③通气立管下端应在排水横干管或排出管上采用倒顺水三通或倒斜三通连接。建筑物设置自循环通气排水系统时，宜在其室外接户管的起始检查井上设置管径不小于100mm的通气管。

高出屋面的通气管设置应符合下列要求：①通气管高出屋面不得小于0.3m，且应大于最大积雪厚度，通气管顶端应装设风帽或网罩；屋顶有隔热层时，应从隔热层板面算起。②在通气管口4m以内有门窗时，通气管口应高出窗顶0.6m或引向无门窗一侧。③在经常有人停留的平屋面上，通气管口应高出屋面2m，当伸顶通气管为金属管材时，应根据防雷要求设置防雷装置。④通气管口不宜设在建筑物挑出部分（如屋檐檐口、阳台和雨篷等）的下方。

通气管的最小管径不宜小于排水管管径的1/2，并可按表3-3-22确定。

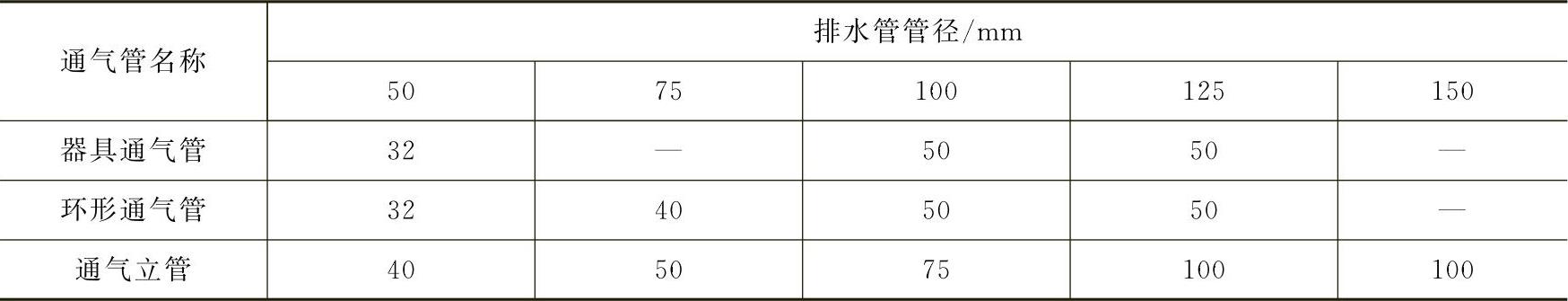

表3-3-22 通气管最小管径

注：1.表中通气立管系指专用通气立管、主通气立管、副通气立管。

2.自循环通气立管管径与排水立管管径相等。

通气立管长度在50m以上时，其管径应与排水立管管径相同。通气立管长度小于等于50m且两根及两根以上排水立管同时与一根通气立管连接，应以最大一根排水立管按表3-3-22确定通气立管管径，且其管径不宜小于其余任何一根排水立管管径。结合通气管的管径不宜小于与其连接的通气立管管径。伸顶通气管管径应与排水立管管径相同。但在最冷月平均气温低于-13℃的地区，应在室内平顶或吊顶以下0.3m处将管径放大一级。当两根或两根以上污水立管的通气管汇合连接时，汇合通气管的断面积应为最大一根通气管的断面积加其余通气管断面积之和的0.25倍。通气管的管材，可采用塑料管、柔性接口排水铸铁管等。
