消火栓系统设计：设置场所

1.设置场所

（1）室外消火栓设置场所室外消火栓是城镇和建筑物的基本消防设施。

1）城镇、居住区、企业单位规划和建筑设计时，必须同时设计消防给水系统。

2）耐火等级不低于二级的居住小区，且体积不超过3000m³的戊类厂房或居住区人数不超过500人，且建筑物不超过两层的居住小区，可不设消防给水系统。

（2）室内消火栓设置场所存有与水接触能引起剧烈燃烧爆炸的物品除外的下列场所应设置消火栓：

1）建筑面积大于300m²的厂房（仓库）。

注：耐火等级为一、二级且可燃物较少的单层和多层丁、戊类厂房（仓库），耐火等级为三、四级且建筑体积小于等于3000m³的丁类厂房和建筑体积小于等于5000m³的戊类厂房（仓库），粮食仓库、金库可不设置室内消火栓。

2）体积大于5000m³的车站、码头、机场的候车（船、机）楼以及展览建筑、商店、旅馆、病房楼、门诊楼及图书馆等。

3）特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等，超过1200个座位的礼堂、体育馆等。

4）超过5层或体积超过10000m³的办公楼、教学楼、非住宅类居住建筑等其他民用建筑。

5）超过7层的住宅应设置室内消火栓系统，当有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。消防竖管的直径不应小于DN65。

6）国家级文物保护单位的重点砖木或木结构的古建筑，宜设置室内消火栓。

7）设有室内消火栓的人员密集的公共建筑以及低于上述1）～5）款规定规模的其他公共建筑宜设置消防软管卷盘；建筑面积大于200m²的商业服务网点应设置消防软管卷盘或轻便消防水龙。

8）存有与水接触能引起燃烧爆炸的物品的建筑物和室内没有生产、生活给水管道，室外消防用水取自贮水池且建筑体积小于等于5000m³的其他建筑可不设置室内消火栓。

9）高层工业和民用建筑。

10）建筑面积大于300m²的人防工程或地下建筑。

11）耐火等级为一、二级且停车数超过5辆的汽车库；停车数超过5辆的停车场；超过2个车位的Ⅳ类修车库应设消防给水系统。但当停车数小于上述规定，且建筑内有消防给水系统时，亦应设置消火栓。

2.消火栓充实水柱和消火栓的布置原则

（1）消火栓充实水柱它是由水枪喷嘴起到射流90%水柱水量穿过直径38cm圆圈处的一段射流长度。

1）室外消火栓充实水柱：当室外消火栓给水系统采用常高压或临时高压给水系统时，室外消火栓的充实水柱不应小于10m（长120m、直径65mm水龙带，直径19mm口径的水枪，设在建筑物的最高处）。当室外消火栓给水系统采用低压给水系统时，不考虑室外消火栓的充实水柱，仅考虑管网的供水压力从地面算起不应小于0.10MPa。

2）室内消火栓充实水柱：水枪的充实水柱长度应由计算确定，一般不应小于7m，但甲、乙类厂房、超过6层的民用建筑、超过4层的厂房和库房、人防工程、车库和建筑高度不超过100m的高层建筑，不应小于10m；高架库房内、高层厂房和库房、体积大于25000m³的商店、体育馆、影剧院、会堂、展览建筑、车站、码头、机场建筑等和建筑高度超过100m的高层民用建筑，水枪的充实水柱不应小于13m。

3）消火栓充实水柱可按下式计算

式中，S_k为水枪的充实水柱长度（m）；H₁为室内最高着火点距地面高度（m）；H₂为水枪喷嘴距地面高度，一般为1m；α为水枪的上倾角，一般为45°，最大不应超过60°。

（2）消火栓的选用和布置原则

1）室外消火栓的选用和布置应符合下列要求：

①室外消火栓宜采用地上式，当采用地下式消火栓时，应有明显标志。室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口。室外地下式消火栓应有直径100mm和直径为65mm的栓口各一个。

②室外消火栓的数量应按室外消火栓用水量经计算确定，每个室外消火栓的用水量应按10～15L/s计算。

③室外消火栓的保护半径不应超过150m，间距不应超过120m。

④室外消火栓应沿道路设置，并宜设置在十字路口，当道路宽度超过60m时，应在道路两边设置消火栓，室外消火栓距路边不应超过2m，距房屋外墙不宜小于5m，并不宜大于40m。

⑤当建筑物在市政消火栓保护半径150m以内，且消防用水量不超过15L/s时，可不设建筑物室外消火栓。

⑥建筑物室外消火栓应沿建筑周围消防车道均匀布置，并不宜布置在建筑物一侧。

⑦人防工程室外消火栓距人防工程出入口不宜小于5m。

⑧停车场的室外消火栓宜沿停车场周边设置，且距离最近一排汽车不宜小于7m，距加油站或油库不宜小于15m。

⑨消防水泵接合器15～40m范围内应设置室外消火栓或消防水池。

⑩室外消火栓应设置在便于消防车使用的地点。

2）室内消火栓的选用和布置应符合下列要求：

室内消火栓有SN65、SN50和SN25三种规格，其中SN25为消防软管卷盘。①SN65的消火栓配19或16的水枪、65的衬胶水龙带。②SN50的消火栓配16或13的水枪、50的衬胶水龙带。③消防软管卷盘胶管的内径宜采用19或25，长度为30m，并配有6的水枪。④建筑室内消火栓，应采用SN65。

同一建筑物内应采用统一规格的消火栓、水枪和水带。每根水带的长度不应超过25m。高层工业和民用建筑以及临时高压消防给水系统的高位消防水箱静压不能满足最不利点消火栓水压要求时，每个消火栓处应设直接启动消防水泵的按钮，并应设有保护按钮的设施。建筑高度超过100m的公共建筑避难层，应设置消火栓和消防软管卷盘。

消火栓设置位置应满足以下要求。设有消防给水的建筑物，其各层（无可燃物的设备层除外）均应设置消火栓。设有屋顶直升机停机坪的公共建筑，应在停机坪出入口处或非用电设备机房处设置消火栓，且距停机坪的距离不应小于5.00m。消火栓栓口距地面高度宜为1.10m，其出水方向宜向下或与设置消火栓的墙面垂直。室内消火栓应设在楼梯附近、走道等明显易于取用的地点，大房间或大空间消火栓应首先考虑设置在疏散门的附近，一般不宜设置在死角位置。汽车库内消火栓的设置应不影响汽车的通行和车位的设置。消防电梯前室应设置消火栓。冷库的室内消火栓应设在常温穿堂或楼梯间内。设有室内消火栓的建筑，应在屋顶设一个装有压力显示装置的试验和检查用消火栓，采暖地区可设在顶层出口处或水箱间内。

3）设置间距。室内消火栓的布置，应保证每一个防火分区同层有两支水枪的充实水柱同时到达任何部位。建筑高度小于或等于24m时，以及体积小于等于5000m³的多层仓库，可采用一支水枪充实水柱到达室内任何部位。

室内消火栓的布置间距由计算确定。高层厂房（仓库）、高架仓库和甲、乙类厂房中室内消火栓的间距不应超过30m；其他单层和多层建筑中室内消火栓的间距不应超过50m。

布置消火栓时，其作用半径应按消防队员手握水龙带实际行走路线来计算。车库室内消火栓的保护半径不应超过25m。室内消火栓的保护半径可按式（3-2-2）计算

R═kL_d+L_s （3-2-2）

式中，R为消火栓保护半径（m）；k为水带弯曲折减系数，宜根据水带转弯数量取0.80～0.90；L_d为水龙带长度（m）；L_s为水枪充实水柱长度在平面上的投影长度（m）。当水枪倾角为45°时，L_s=0.71S_k；S_k为水枪充实水柱长度（m）。

消火栓的布置间距S，应根据消火栓保护半径R和保护间距b，根据勾股定理求得。当建筑要求有两支水枪的充实水柱同时到达室内任何部位时，消火栓的布置间距S按式（3-2-3）计算

建筑要求有一支水枪的充实水柱同时到达室内任何部位时，消火栓的布置间距S按式（3-2-4）计算

3.消火栓系统管网

消火栓系统管网分为枝状管网和环状管网，原则上应采用环状管网，但当消火栓设计用水量小、消火栓设置数量较少，或火灾危险性较低时可采用枝状管网。

（1）室外消火栓给水管道布置

1）室外消防给水管网应布置成环状，当室外消防用水量小于等于15L/s时，可布置成枝状。

2）向环状管网输水的进水管不应少于两条，当其中一条发生故障时，其余的进水管应仍能保证全部用水量。

3）环状管道应用阀门分成若干独立段，每段内消火栓的数量不宜超过5个，而且环状管网的节点处应设置合适的阀门。

4）室外消防给水管道的最小直径不应小于DN100。

5）管网最高点处应设置自动排气阀。

（2）室内消火栓给水管道布置

1）室内消火栓超过10个，且室内消防用水量大于15L/s时，其消防给水管道应布置成环状且至少有2条进水管与室外管网或消防水泵连接。当其中一根进水管发生故障时，其余的进水管仍能保证全部消防用水量和水压的要求。

2）超过7层的住宅应设置室内消火栓系统，当有困难时，可只设置干式消防竖管和不带消火栓箱的室内DN65室内消火栓，消防竖管的直径不应小于DN65。

3）室内消防竖管直径不应小于DN100。

4）高层建筑消防竖管的布置，应保证同层相邻两个消火栓的水枪的充实水柱同时到达被保护范围内的任何部位。每根竖管的直径应通过的流量经计算确定，但不应小于100mm。18层及18层以下的单元式住宅；18层及18层以下，每层不超过8户、建筑面积不超过650m²的塔式住宅，当设两根消防竖管有困难时，可设一根竖管，但必须采用双阀双出口型消火栓。

5）高层民用建筑和高层工业建筑的室内消防给水系统应与生活、生产给水系统分开设置，室内消防给水管道应布置成环状。

6）室内消火栓给水管网宜与自动喷水灭火系统的管网分开设置，当合用消防泵时，供水管路应在报警阀前分开设置。

7）当生产、生活用水量达到最大时，且市政给水管道仍能满足室内外消防用水量时，室内消防泵进水管宜直接从市政管道取水（需征得当地市政部门同意）。进水管上设置的计量设备不应降低进水管的过水能力。

8）严寒地区非采暖库房的室内消火栓，可采用干式系统，但在进水管道上应设置快速启闭装置，管道最高处应设置排气阀。

9）室内消防给水管道为环状管网时，应采用阀门将其分成若干独立段。阀门的布置：高层建筑应保证检修管道时关闭停用的竖管不超过一根，当竖管超过4根时，可关闭不相邻的两根；高层建筑的裙房及非高层建筑应保证检修管道时停止使用的消火栓在一层中不应超过5个。对于多层民用建筑，仓库和厂房室内消防给水管道上阀门的布置应保证检修管道时关闭的竖管不超过1根，但设置的竖管超过3根时，可关闭2根。阀门应保持常开，并应有明显的启闭标志或信号。

10）必须采用双阀双出口型消火栓的地方，宜采用双立管双消火栓，且消火栓分别接自不同立管，立管顶部相连并设阀门。

11）消火栓立管最高点处应设置自动排气阀。

4.消火栓管网水力计算

1）室外消火栓管网应根据其枝状或环状管网而进行水力计算，见第1篇。

2）室内消火栓管网

①室内消火栓栓口水压计算：

室内消火栓的最低水压，按式（3-2-5）计算

式中，H_xh为消火栓口处的水压（mH₂O或0.01MPa）；H_q为水枪喷嘴处的压力（mH₂O或0.01MPa）；H_d为水带的水头损失（mH₂O或0.01MPa）；H_k为消火栓栓口水头损失（mH₂O或0.01MPa，取20kPa或2mH₂O或0.02MPa）；A_z为水带的比阻；L_d为水带长度（m）；q_xh为水枪的射流量（L/s）；B为水枪水流特性系数。

②消火栓栓口动压的减压计算：消火栓栓口的出水压力超过0.50MPa时，可在消火栓栓口处加设不锈钢减压孔板，以便消除消火栓栓口处的剩余水头。

减压孔板的水头损失可按式（3-2-6）计算

式中，H_sk为消火栓与孔板组合水头损失（0.01MPa）；β为相对孔径，；d为孔板孔径（mm）；D为消火栓管内径（mm，DN50mm管内径为53mm，DN65mm管内径为68mm）；v为管内流速（m/s），；q_x为水流通过孔板后流量（L/s）；g为重力加速度，取9.8m/s²。

减压稳压消火栓应采用栓后压力稳定、不堵塞且所有活动部件内为黄铜或316不锈钢的减压稳压消火栓。

③室内消火栓管网的水力计算宜把消火栓管网简化为枝状管网计算。

④室内消火栓给水系统的竖管流量应根据最大可关闭竖管数量时，剩余一组最不利的竖管来平均分摊消火栓用水量，但每根竖管的流量不应小于表3-2-10和表3-2-11的规定。

⑤室内消火栓给水系统横干管的流量应为消火栓用水量。

⑥消火栓管沿程及局部水头损失见第1章建筑给水的有关内容。局部水头损失可按沿程水头损失的20%计，也可采用当量长度计算法来计算。

⑦室内消火栓管网计算步骤：确定位置的流量，立管最高层的几个消火栓出水量与立管水量相当；将系统管网简化成枝状管网；按海曾—威廉公式计算系统沿程和局部水头损失；分别按计算水泵或屋顶消防火箱供水的枝状管网进行水力计算；消火栓的栓口减压应满足消防水泵、消防水泵接合器或屋顶消防水箱供水三种不同工况的要求；根据上述计算确定消防水泵的扬程和流量，并确定消火栓的栓口减压；当系统为立体环时，也可简化为枝状管网，按上述的要求进行计算。

5.消防给水设施

消防给水设施包括城市自来水、消防水池、水塔、高位消防水箱、气压消防给水设备和消防给水泵等。

（1）消防贮水池消防水池的有效容积应是火灾延续时间内同时使用的各种灭火系统消防用水量之和。当消防水池有两条独立的补水管时，其有效容积可以减去火灾延续时间内补充的水量，且补水量应按出水量较小的补水管计算。当没有室外给水管网压力资料时，补水量可按水池补水管（管径小的一条）管径在流速为1m/s时的流量计算，当有室外管网压力资料时，可根据压力来计算补水量。

消防水池的补水时间不宜超过48h；缺水地区不应超过96h。消防水池总容量超过500m³时，应分设成两座。

作为室外消防给水水源的消防水池应设取水井或取水口。取水井或取水口水深应保证水泵吸水高度不超过6m。取水井有效容积不得小于消防车上最大一台（组）水泵3min的出水量，一般不宜小于3m³。取水口或取水井的位置距被保护建筑物一般不宜小于5m，与甲、乙、丙类液体储罐的距离不宜小于40m；与液化石油气储罐的距离不宜小于60m。若有防止辐射热的保护设施，则可减为40m。

供消防车取水的消防水池，保护半径不应大于150m。当保护半径大于150m时，可设置室外消防给水泵，或再增设室外消防水池。

消防水池一般与生活水池分开设置，当有保护水质的技术措施时，也可合用。消防水池宜与生产用水贮水池合用。水质保证技术措施有：①紫外线消毒。②投加消毒剂（O₃、Cl系消毒剂）。③过滤和消毒。

利用游泳池、水景喷水池、循环冷却水池等专用水池兼作消防水池时，除须满足上述要求外，还应保持全年有水，不得放空（包括冬季）。在寒冷地区的室外消防水池应有防冻措施，消防水池必须有盖板，盖板上需覆土保温；人孔和取水口应设双层保温井盖。

消防水池的有效容积为

式中，V_a为消防水池的有效容积（m³）；Q_pi为民用建筑内各种灭火系统的设计流量（m³/h）；Q_b为在火灾延续设计内可连续补充的水量（m³/h）；t_i为各种水消防灭火的火灾延续时间（h）；T_b为民用建筑内各种水消防灭火的火灾延续时间的最大值（h）。

吸水池（井）有效容积不得小于最大一台或多台同时工作水泵3min的出水量。对于小泵，吸水池（井）容积应适当放大，宜按水泵出水量5～10min计算。

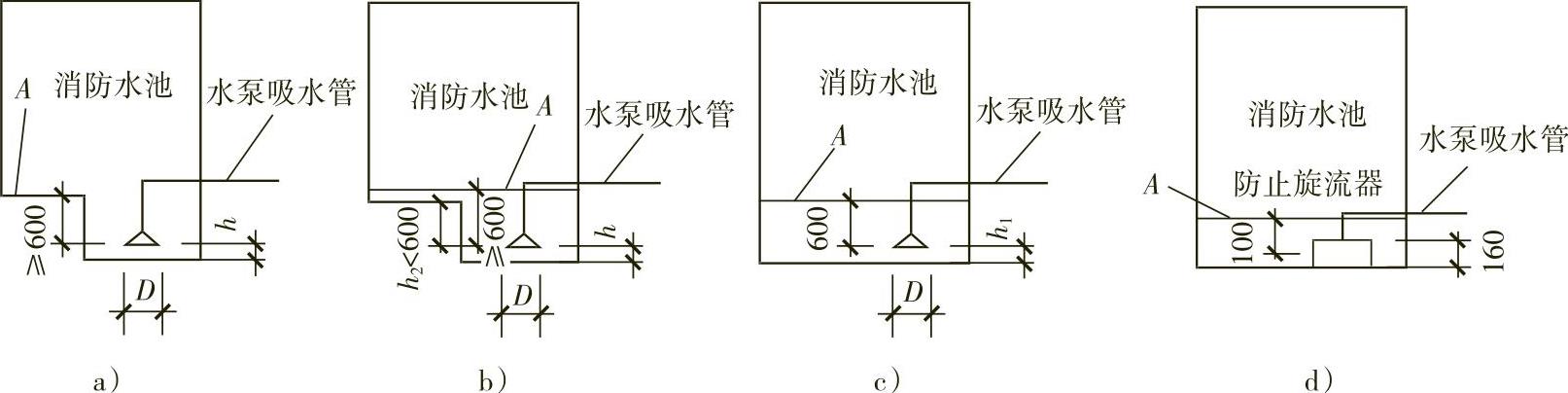

消防水池（箱）的有效水深是设计最高水位至消防水池（箱）最低有效水位之间的距离。消防水池（箱）最低有效水位是消防水泵吸水喇叭口或出水管喇叭口以上0.6m水位，当消防水泵吸水管或消防水箱出水管上设置防止旋流器时，最低有效水位为防止旋流器顶部以上0.15m，见图3-2-1。

图3-2-1 消防水池最低有效水位

A—消防水池最低水位线 D—吸水管喇叭口直径

h—喇叭口底到吸水井底的距离 h₁—喇叭口底到池底的距离

溢流水位宜高出设计最高水位0.05m左右，溢水管喇叭口应与溢流水位在同一水位上，溢水管比进水管大两号，溢水管上下应装有阀门。溢水管、池水管不应与排水管直接连通。

吸水井中吸水管的布置应根据吸水管的数量、管径、管材、接口方式、水表的布置、安装、检修和正常工作（防止消防泵吸入空气）的要求确定。

（2）城市给水管网直接给消防系统供水当城市给水管网的水压和水量能满足生产、生活和消防用水量，且有两条不同的城市给水干管给消防系统供水时，可直接由城市给水管网供水灭火。轻危险等级场所的自动喷水灭火系统，可由一条城市给水干管供水。

若由城市管网直接向消防系统供水，则应测试消防供水时的有效压力。无数据时，有效压力应为城市自来水静压的0.7～0.9倍。当城市给水环状干管的管径不小于DN400时，其倍数宜为0.90；管径小于DN400时，其倍数宜为0.70。

由城市管网直接向消防系统供水时，应设置防污染隔断阀，且要求当消防水泵直接从市政给水管网的室外消火栓吸水时，室外消火栓栓口处的压力应不低于0.10MPa。

（3）高位水塔（箱）高位水塔（箱）有两种形式：一种是常高压消防给水系统一个水源的高位水箱（塔）；另一种是临时高压消防给水系统屋顶消防水箱。常高压消防给水系统的高位水箱（塔）有效容积应是火灾延续时间内的设计消防用水量。

临时高压消防给水系统屋顶消防水箱有效容积如下。高层民用建筑：一类公共建筑不应小于18m³；二类公共建筑和一类居住建筑不应小于12m³；二类居住建筑不应小于6m³。工业建筑和多层民用建筑：消防水箱应贮存10min的消防用水量；当室内消防用水量不大于25L/s，经计算水箱消防贮水量大于12m³时，仍可采用12m³；当室内消防用水量大于25L/s时，可采用18m³。

消火栓系统，当高层民用建筑的建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa；当建筑高度超过100m时，最不利点消火栓静水压力不应低于0.15MPa。当屋顶消防水箱不能满足上述要求时，应设置稳压气压供水设备。

（4）气压供水设备气压供水设备可分3种形式，第一种是10min屋顶消防水箱的设置高度不能满足消火栓系统和自动喷水灭火系统的有效高度时增设的稳压气压供水设备；第二种是代替临时高压消防给水系统10min消防水量的气压供水设备；第三种是常高压消防给水系统一个消防水源的气压供水设备。

1）稳压气压供水设备。稳压气压水罐有效容积宜为V_X1=450L，稳压水泵运行调节容积宜按式（3-2-8）计算

式中，V_X2为稳压气压水罐的稳压泵运行调节容积（m³）；1.25为安全系数；Q_W为稳压泵设计额定流量（m³/h）；n_max为稳压泵1h内最大启动次数，一般为10～20次/h。V_X2可根据经验确定，一般为0.05～0.10m³。

稳压泵设计额定流量应不小于系统的泄流量，在工程实践中稳压泵的设计额定流量一般为1～2L/s。稳压泵设计压力目前有3种计算方法：稳压泵停泵压力为主消防泵零流量时的压力加上0.05MPa；启泵压力为主消防泵零流量时的压力减去0.05MPa；稳压泵压力为设计消防主泵设计额定压力的1.1～1.2倍；稳压泵压力比消防主泵设计额定压力高出0.10～0.20MPa。

稳压气压水罐可以设置在屋顶消防水箱间，也可设置在消防水泵房内。应用在临时高压给水系统中，且设有10min的屋顶消防水箱，只是其设置高度不能满足要求时，应增设稳压气压水罐，一般采用气囊式气压罐。

2）10min消防水量的气压供水设备。24m以下的中轻危险等级的建筑采用临时高压消防给水系统时，可采用5L/s，10min的有效容积，即V_X1=3m³；其他建筑物其有效容积V_X1应满足临时高压消防给水系统10min屋顶消防水箱的有效容积。气压供水设备压力需满足系统压力要求，通常气压水罐最不利压力为系统设计压力。

3）一个消防水源的气压供水设备。当气压水罐作为消防给水系统的一个有效水源时，其有效容积应为系统设计灭火用水量在火灾延续时间的用水量。气压供水设备压力需满足系统压力要求，通常气压水罐最不利压力为系统设计压力。

（5）消防水泵

1）消防水泵额定流量的确定。临时高压消防给水系统应设置消防水泵，其额定流量应根据系统选择来确定。当为独立消防给水系统时，其额定流量为该系统设计灭火水量；当为联合消防给水系统，其额定流量应为消防时同时作用各系统组合流量的最大者。

当消防给水管网与生产、生活给水管网合用时，生产、生活和消防水泵的流量不小于生产与生活最大小时用水量和消防用水量之和，但淋浴用水量可按15%计算，浇洒及洗刷用水量可不计算在内。

2）消防水泵额定扬程的确定。消防水泵的扬程应满足各种灭火系统的压力要求，通常根据各系统最不利点所需水压值确定。其计算公式如下

H=（1.05～1.10）（∑h+Z+P₀） （3-2-9）

式中，H为水泵扬程或系统入口的供水压力（MPa）；1.05～1.10为安全系数，一般根据供水管网大小来确定，当系统管网小时，取1.05，当系统管网大时，取1.10（注：有些文献不考虑此系数）；∑h为管道沿程和局部的水头损失的累计值（MPa）；Z为最不利点处消防用水设备与消防水池的最低水位或系统入口管水平中心线之间的高程差（MPa），当系统入口管或消防水池最低水位高于最不利点处消防用水设备时，Z应取负值；P₀为最不利点处灭火设备的工作压力（MPa）。

3）消防水泵的选择。一个临时高压消防给水系统的消防水泵应采用一用一备，或多用一备。备用水泵应与工作泵的性能相同。当为多用一备时，应考虑水泵流量叠加时对水泵出口压力的影响。选择消防泵时，其水泵性能曲线应平滑无驼峰，消防泵停泵时的压力不应超过系统设计额定压力的140%。当水泵流量为额定流量的150%时，此时水泵的压力不应低于额定压力的65%。消防水泵电动机轴功率应满足水泵曲线上任何一点的工作要求。高层民用建筑应设置备用消防给水泵；多层民用建筑、工业建筑、堆场和储罐的室外消防用水量小于等于25L/s或建筑内消防用水量小于等于10L/s时，可不设置备用泵。

4）泵房管道系统设计要求如下：①消防水泵泵组的吸水管不应少于两条，其中一条损坏时，其余的吸水管应仍能通过全部用水量。②消防水泵泵组应设不少于两条出水管与消防环状管连接。当其中一条出水管检修时，其余的出水管应仍能供应全部用水量。③消防水泵应采用自灌式吸水，且在消防水池最低水位时仍能自灌吸水。吸水管上应装设闸阀或带自锁装置的蝶阀。④消防水泵的出水管上应设止回阀、闸阀（或蝶阀）。⑤当市政给水管网能满足消防时用水量要求，且市政部门同意水泵可从市政环形干管直接吸水时，消防泵应直接从室外给水管网吸水。消防水泵直接从室外管网吸水时，水泵扬程计算应考虑利用室外管网的最低水压，并以室外管网的最高水压校核水泵的工作情况，但应保证室外给水管网压力不低于0.1MPa（从地面算起）。⑥水泵吸水管的流速可采用1～1.2m/s（DN<250mm）或1.2～1.6m/s（DN≥250mm），水泵出水管的流速可采用1.5～2.0m/s。⑦消防水泵房内应设置检测消防水泵供水能力的压力表和流量计。

（6）消防水泵接合器高层建筑、超过4层的库房、设有消防管网的住宅、超过5层的其他非高层民用建筑、人防工程（消防用水总量大于10L/s）、4层以上多层汽车库和高层汽车库及地下汽车库，其室内消火栓给水系统应设消防水泵接合器。自动喷水灭火系统、水喷雾灭火系统（细水雾灭火系统除外）等其他自动喷水灭火系统均应设置消防水泵接合器。

消防水泵接合器的数量应按室内消防用水量经计算确定，且不宜小于两个。消防水泵接合器是消防给水系统的一个辅助水源，消防时由消防车供水，一般DN100的消防水泵接合器的通水能力为10L/s，DN150的消防水泵接合器的通水能力为15L/s。

水泵接合器应设在室外便于消防车使用和接近的地点，距人防工程出入口不宜小于5m，距室外消火栓或消防水池的距离宜为15～40m。当采用墙壁式水泵接合器时，其中心高度距室外地坪为700mm，接合器上部墙面不宜是玻璃窗或玻璃幕墙等易破碎材料，当必须在该位置设置水泵接合器时，其上部应有有效遮挡保护措施。当室内消火栓系统和自动喷水灭火系统或不同消防分区的水泵接合器集中布置时，应有明显的标志加以区分。水泵接合器宜采用地上式；当采用地下式水泵接合器时，应有明显标志。

消防水泵接合器的接力供水泵，宜设置在地下室或避难层，且应满足消防车供水时，接力泵的吸水真空高度不超过6m。选用手抬柴油机泵采用管网直接吸水的方式加压供水。
