1.排水体制

生活污水、工业废水和雨水采用一个管渠系统排除，或是采用两个或两个以上各自独立的管渠系统来排除而形成的污水不同排放方式，称为排水系统的体制，简称排水体制。排水体制一般分为合流制和分流制两种类型。

生活污水、工业废水和雨水混合在同一个管渠内排除的系统称为合流制，它又可分为直排式和截流式两种，目前经常采用的是截流式合流制排水系统，如图2-1-1所示。这种系统是在沿河岸边建造一条截流干管，同时设置溢流井和污水处理厂。晴天和初降雨时所有污水都排送至污水处理厂；随着降雨量的增加，当混合污水的流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体。这种方式比直排式有所改进，但仍会对水体造成一定程度的污染。

生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统称为分流制。按照排除雨水方式的不同，分流制可分为完全分流制和不完全分流制。完全分流制具有污水排水系统和雨水排水系统；而不完全分流制只具有污水排水系统，未建雨水排水系统，雨水沿天然地面、街道边沟等排泄，如图2-1-2所示。

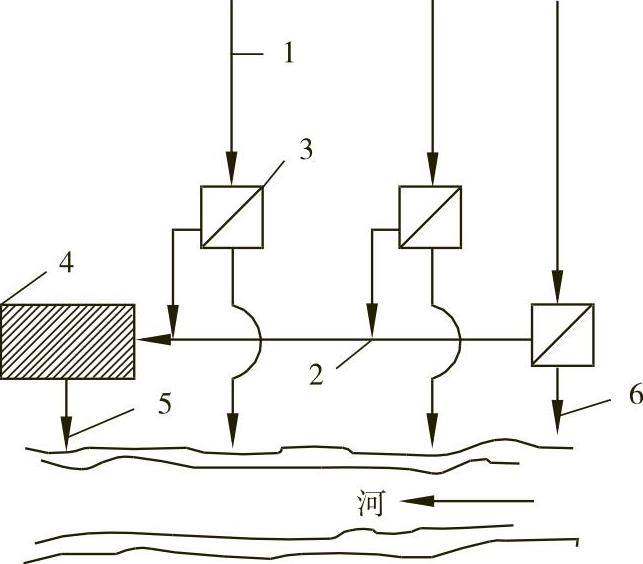

图2-1-1 截流式合流制排水系统

1—合流干管2—截流主干管3—溢流井 4—污水处理厂5—出水口6—溢流出水口

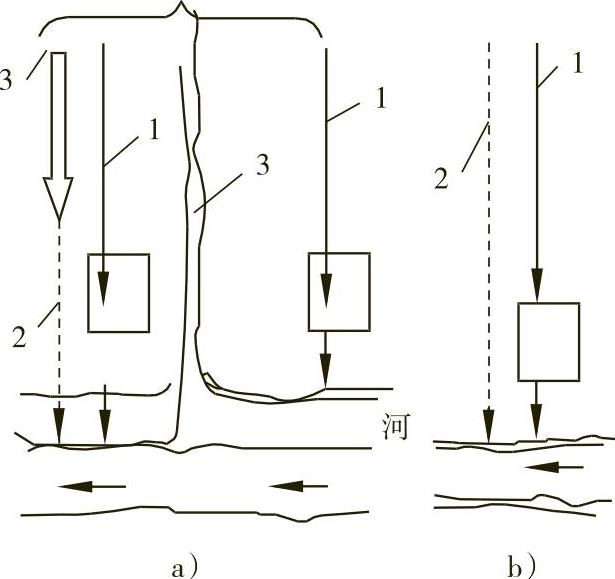

图2-1-2 完全分流制和不完全分流制

a）完全分流制b）不完全分流制

1—污水管道2—雨水管渠3—原有渠道

排水体制的选择是一项重要而复杂的工作，应根据城镇和工业企业规划、环境保护的要求、污水处理与利用情况、地形和受纳水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑确定。按照我国《室外排水设计规范》（GB 50014—2006）规定，在新建地区排水系统一般应采取分流制，但在附近有水量充沛的河流或近海，发展又受到限制的小城镇地区，在街道狭窄、地下设施较多、修建污水和雨水两条管线有困难的地区，采用合流制排水系统有时可能是有利和合理的。

2.排水系统的组成

排水系统是指污水的收集、输送、处理和利用以及排放等设施以一定方式组合而成的总体。

1）城市污水排水系统的主要组成部分有：①室内污水管道系统及设备。②室外污水管道系统。③污水泵站及压力管道。④污水处理厂。⑤出水口及事故排出口。

2）工业废水排水系统主要包括：①车间内部管道系统和设备。②厂区管道系统。③污水泵站和压力管道。④废水处理站。

3）雨水排水系统主要包括：①建筑物的雨水管道系统和设备。②居住小区或工厂雨水管渠系统。③街道雨水管渠系统。④排洪沟。⑤出水口。

3.排水系统的布置形式

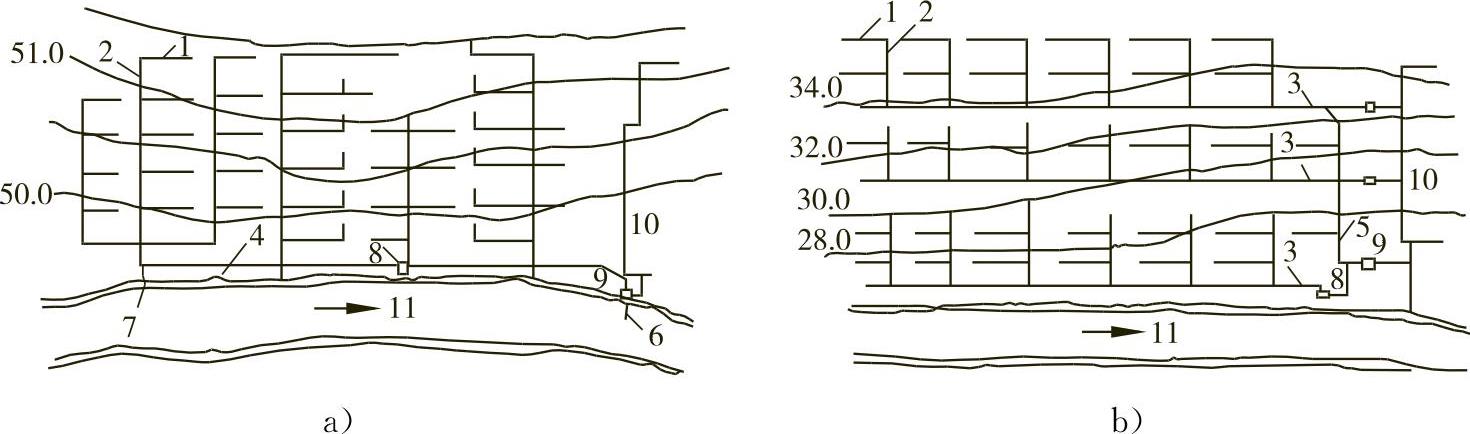

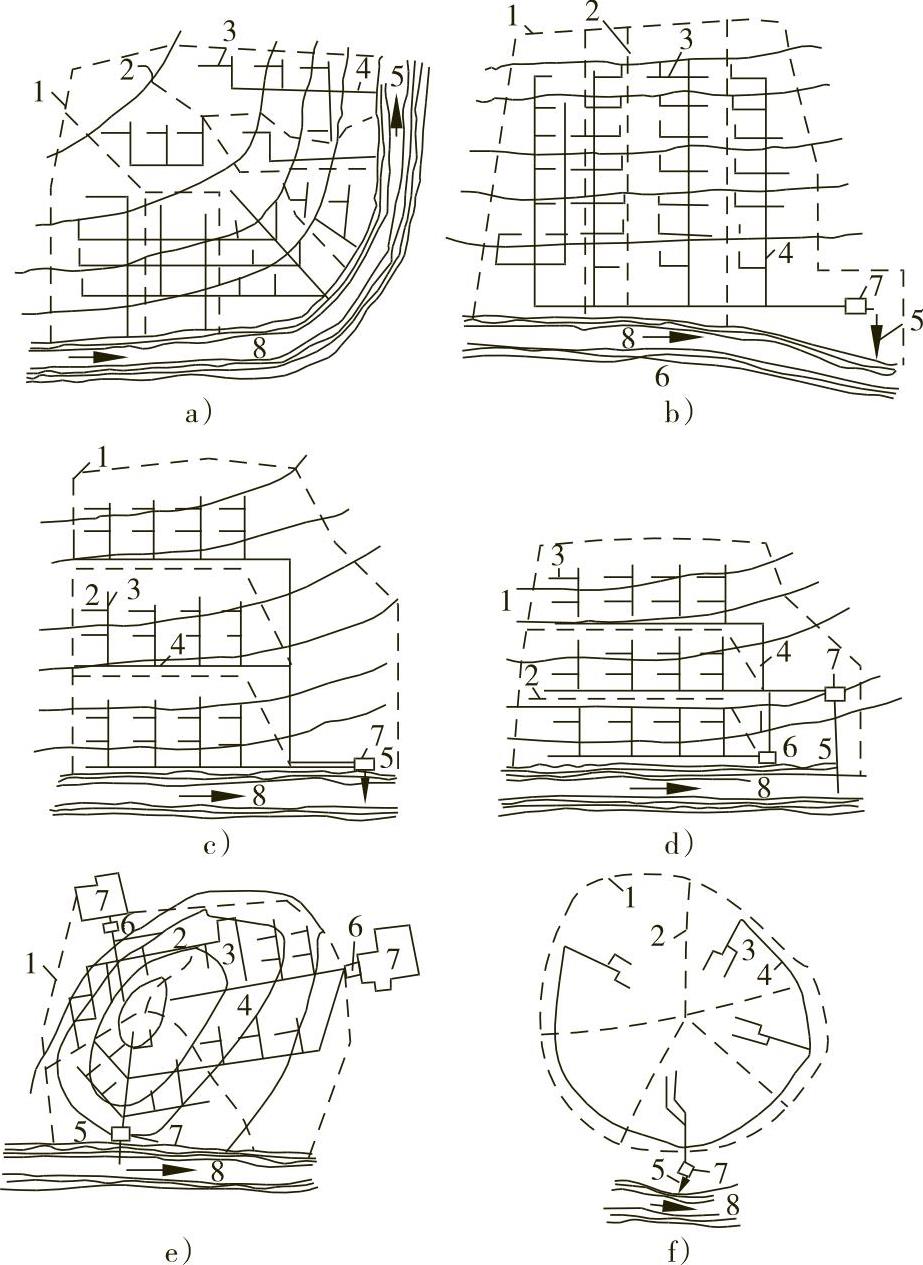

排水系统一般布置成树状网，根据地形不同，可采用两种基本布置形式———平行式和正交式。平行式布置的排水干管与等高线平行，而主干管与等高线基本垂直，如图2-1-3a所示。该布置形式适用于城市地形坡度很大时，可以减少管道的埋深，避免设置过多的跌水井，改善干管的水力条件。正交式布置的排水干管与等高线垂直，主干管与等高线平行敷设，如图2-1-3b所示。正交式适用于地形平坦略向一边倾斜的城市。
