图14-21所示的刚架，支座移动为C1、C2、C3，致使整个结构移动到了虚线位置。将支座反力和对应的位移代入式，计算位移。由于A支座无位移，故只需计算B支座反力即可。计算结果为正，说明ΔCV与虚设单位力的方向一致。......
2023-08-26
支座移动引起的位移计算-结构力学
【摘要】：静定结构在支座移动时，只发生刚体位移，不产生内力和变形。这种位移可通过几何关系求得，也可应用单位力法进行计算。在式中，乘积的正负号规定为：当虚拟状态的支座反力与实际支座位移的方向一致时取正号，相反时取负号。 刚架的支座位移如图 5-19所示，试求 A 点的水平位移 ΔAx和 C 点左右截面的相对转角位移 θCC。
静定结构在支座移动时，只发生刚体位移，不产生内力和变形。这种位移可通过几何关系求得，也可应用单位力法进行计算。
图5-18
如图 5-18（a）所示静定多跨梁，当支座 B 向下移动 cB，如欲求 C 点的竖向位移，则在C 点虚设一竖向单位力
=1。
根据虚功方程W外=U变，由于支座位移作用下静定结构不会发生变形，只有刚体位移，则总虚应变能U变=0，而虚设状态的单位力所引起的对应支座反力
要在支座位移 cB上做功，故虚功方程为：
一般地，当结构发生若干支座位移ic 时，位移计算公式为：
式中
——虚拟状态的支座反力；
ci——实际状态的支座位移；
——虚拟状态的支座反力在实际状态的支座位移上所做虚功之和。在式（5-24）中，乘积
的正负号规定为：当虚拟状态的支座反力与实际支座位移的方向一致时取正号，相反时取负号。

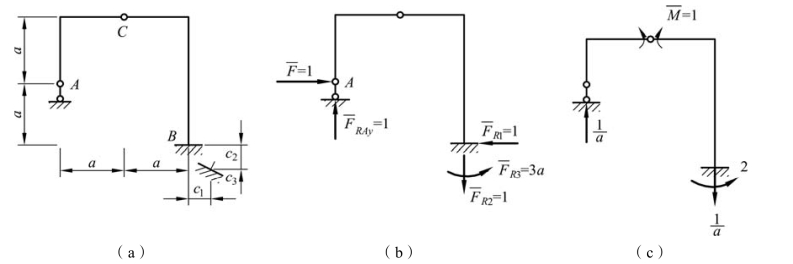

【例题 5-9】 刚架的支座位移如图 5-19（a）所示，试求 A 点的水平位移 ΔAx和 C 点左右截面的相对转角位移 θCC。
图5-19
解：（1）求点 A 的水平位移 ΔAx。
建立虚拟状态，并根据平衡条件求出各支座反力，如图 5-19（b）所示，由式（5-24）得：
（2）求点 C 左右截面的相对转角位移 θCC。
建立虚拟状态，并根据平衡条件求出各支座反力，如图 5-19（c）所示，由式（5-24）得：
以上所得结果为正，表明位移实际方向与题中相同，为负则相反。
