【摘要】：求图 3-22所示三铰拱在竖向均布荷载q 作用下的合理拱轴。图3-22解：绘出拱的相应简支梁，如图 3-22所示，其弯矩方程为由式（3-3）可知，拱的水平推力为利用式（3-4），可求得合理拱轴的方程为由此可见，在满跨的竖向均布荷载作用下，对称三铰拱的合理拱轴为二次抛物线。需要指出，三铰拱的合理拱轴只是对一种给定荷载而言的，在不同的荷载作用下有不同的合理拱轴。
在一般情况下，三铰拱任意截面上受弯矩、剪力和轴力的作用，截面上的正应力分布是不均匀的。若能使拱的所有截面上的弯矩都为零（剪力也为零），则截面上仅受轴向压力的作用，各截面都处于均匀受压状态，材料能得到充分的利用，设计成这样的拱是最经济的。由式（3-3）可以看出，在给定荷载作用下，可以通过调整拱轴线的形状来达到这一目的。若拱的所有截面上的弯矩都为零，则这样的拱轴线就称为在该荷载作用下的合理拱轴。
下面讨论合理拱轴的确定。由式（3-3）可知，三铰拱任意截面上的弯矩为
令其等于零，得
当拱所受的荷载为已知时，只要求出相应简支梁的弯矩方程
，然后除以水平推力（水平支座反力）Fx，便可得到合理拱轴方程。

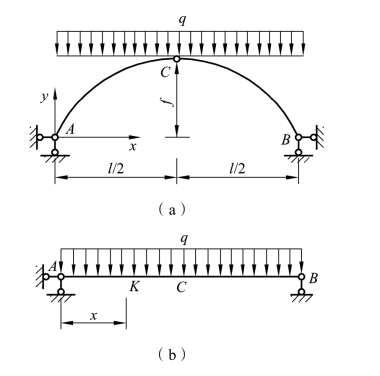

【例题3-12】 求图 3-22（a）所示三铰拱在竖向均布荷载q 作用下的合理拱轴。
图3-22
解：绘出拱的相应简支梁，如图 3-22（b）所示，其弯矩方程为
由式（3-3）可知，拱的水平推力(水平支座反力)为
利用式（3-4），可求得合理拱轴的方程为
由此可见，在满跨的竖向均布荷载作用下，对称三铰拱的合理拱轴为二次抛物线。这就是工程中拱轴线常采用抛物线的原因。

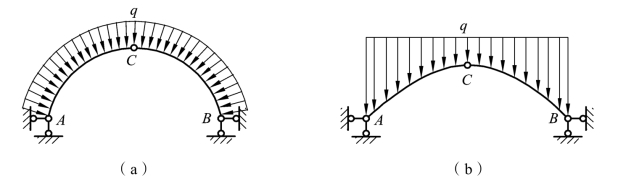

需要指出，三铰拱的合理拱轴只是对一种给定荷载而言的，在不同的荷载作用下有不同的合理拱轴。例如，对称三铰拱在径向均布荷载的作用下，其合理拱轴为圆弧线［见图 3-23（a）］；在拱上填土（填土表面为水平）的重力作用下，其合理拱轴为悬链线［见图 3-23（b）］。
