结构力学：支座及支座反力
【摘要】：只有竖向反力 FAy，根据可动铰支座的机动特征和受力特征，通常可简化为图 1-2所示一根垂直于支撑面的链杆。图1-22.固定铰支座固定铰支座，其构造如图 1-3所示，简称为铰支座，其约束特点是结构可绕铰 A转动，但沿水平和竖向的移动受到限制，此时，支座反力通过铰A 的中心，通常分解成水平和竖向的分反力FAx、FAy。
1.可动铰支座

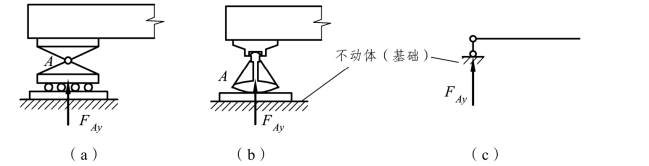

桥梁结构中所用的辊轴支座［见图 1-2（a）］及摇轴支座［见图 1-2（b）］，都是可动铰支座的实例。可动铰支座的机动特征是结构可绕铰 A 做自由转动，并允许沿支承面有微量的移动，但限制铰A 沿垂直于支承面方向的移动。只有竖向反力 FAy，根据可动铰支座的机动特征和受力特征，通常可简化为图 1-2（c）所示一根垂直于支撑面的链杆。
图1-2
2.固定铰支座

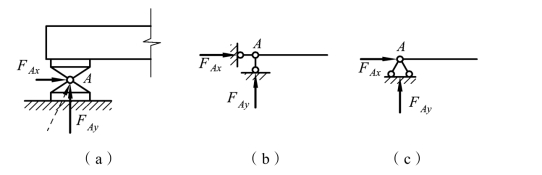

固定铰支座，其构造如图 1-3（a）所示，简称为铰支座，其约束特点是结构可绕铰 A转动，但沿水平和竖向的移动受到限制，此时，支座反力通过铰A 的中心，通常分解成水平和竖向的分反力FAx、FAy。根据铰支座的约束特性和受力特征，可简化为如图 l-3（b）或图 l-3（c）所示的两根支撑链杆。
图1-3
3.固定支座

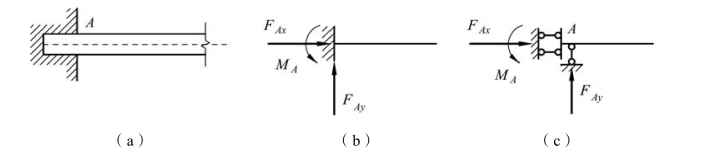

图 1-4（a）所示为悬臂梁，当梁端插入墙内有一定深度时，梁被不动体（墙）牢固约束，则称其为固定支座。固定支座不容许结构在支撑处发生任何转动和移动，相应的支座反力，通常可用水平反力FAx、竖向反力FAy和反力矩MA来表示，可简化为如图 l-4（b）所示，或如图 l-4（c）所示的三根支撑链杆来表示。
图1-4
4.滑动支座

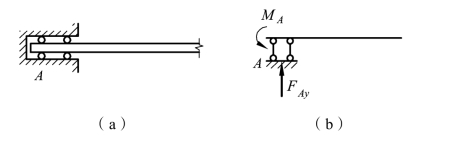

这种支座又称为定向支座，如图 1-5（a）所示，这类支座只能限制结构转动和沿一个（y轴）方向移动，但可沿另一个（x 轴）方向自由移动，因此，相应的两个反力（FAy，M），通常可简化为图 1-5（b）所示两根垂直于支撑面的链杆。
图1-5
