配电箱系统图的主要内容包括,电源进户线型号,各级照明供电回路及其相互连接形式,总照明配电箱及对应分照明配电箱,各供电回路的编号,导线型号、根数、截面积和线管直径及敷设导线长度。

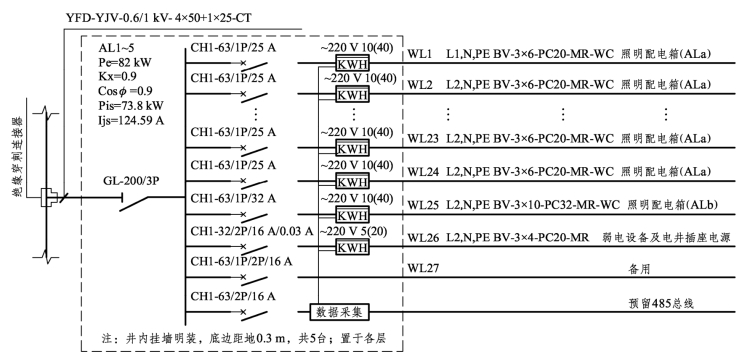

图11.3为某学校宿舍楼一层至五层配电箱系统图,该照明工程采用三相五先制供电,电源进户线采用YDF-YJV-0.6/1 kV-4×50+1×25-CT[其中YDF为电缆编号,YJV为电缆型号、规格,电缆导体根数与截面为(4×50 mm2+1×25 mm2)],沿电缆桥架敷设,通至配电箱,内有隔离开关(型号为GL-300/3P),一层配电箱引出28条支路,WL1~WL24支路向照明配电箱ALa供电,线路为BV-3×6-PC20-MR-WC,表示3根铜芯塑料绝缘线,每根截面积为6 mm2,穿直径为20 mm2的塑料管沿金属线槽,沿墙敷设。WL25支路向照明配电箱ALb供电,线路为BV-3×10-PC32-MR-WC,表示3根铜芯塑料绝缘线,每根截面积为10 mm2,穿直径为32 mm2的塑料管沿金属线槽,沿墙敷设。WL26支路向弱电设备及电井插座供电,线路同WL1~WL24支路,WL27支路备用,WL28预留485总线进行数据采集。
图11.3 一层至五层配电箱系统图

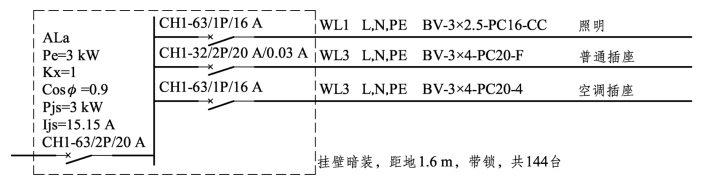

图11.4为宿舍单间及管理房配电箱系统图。从图中可以看出有三条支路,WL1支路为照明设备,线路为BV-3×2.5-PC16-CC,表示3根铜芯塑料绝缘线,每根截面积为2.5 mm2,穿直径为16 mm2的塑料管,暗敷设在屋面顶板内。WL2支路为普通插座供电,线路为BV-3×4-PC20-F,表示3根铜芯塑料绝缘线,每根截面积为4 mm2,穿直径为20 mm2的塑料管,沿地面下敷设。WL3支路为空调插座供电,线路同WL2支路。
图11.4 宿舍单间及管理房配电箱系统图
