1.电缆的标识
电缆的架构主要有线芯、绝缘层和保护层三个部分。电缆的结构、特点和用途可通过型号表示出来,其型号表示方法如表11.3。
例如:VV-1000-3×70+1×35,表示聚氯乙烯绝缘、聚氯乙烯绝缘护套电力电缆,额定电压1 000 V,3根70 mm2铜芯线和1根35 mm铜芯线。

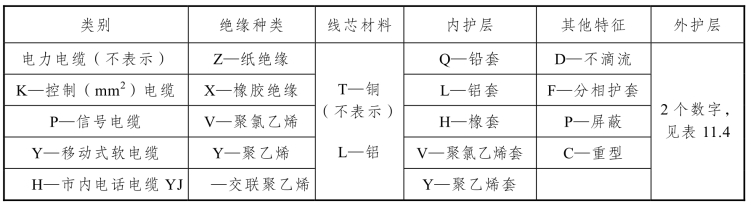

表11.3 电缆结构表

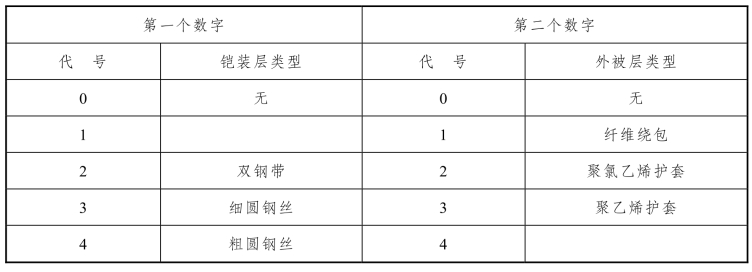

表11.4 外护层表
2.配电线路的标注
配电线路的标注以表示线路的敷设方式(见表11.5)及敷设部位(见表11.6),采用英文字母表示。配电线路的标注格式为:a b-c(d×e+f×g)i-j h
其中 a——参照代号;
b——型号;
c——电缆根数;
d——相导体根数;
e——相导体截面(mm2);
f——N、PE导体根数;
g——N、PE导体截面(mm2);
i——敷设方式和管径(mm),见表11.5;
j——敷设部位,见表11.6;
h——安装高度(m)。
例如:WD01 YJV-5(3×150+2×70)SC80-WS3.5,表示电缆参照代号为WD01,电缆型号为YJV,电缆根数为5,电缆导体根数与截面为(3×150 mm2+2×70 mm2),敷设方式为穿管直径80 mm的焊接钢管沿墙敷设,线缆敷设距地高度为3.5 m。

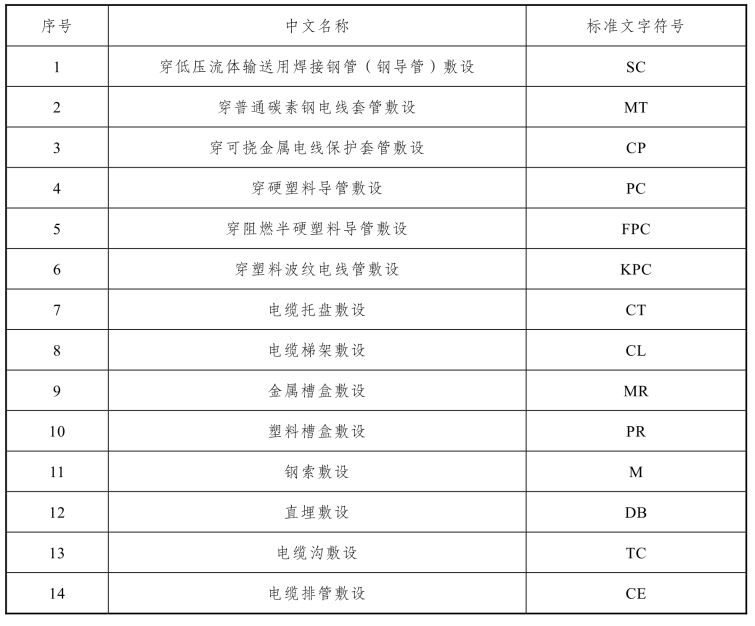

表11.5 线缆敷设方式标注的文字符号

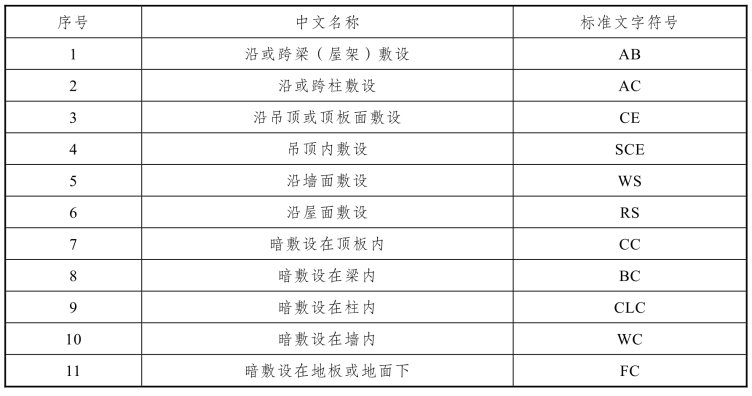

表11.6 线缆敷设部位标注的文字符号
3.照明灯具的标注
灯具的标注是在灯具旁按灯具标注规定标注灯具数量、型号、灯具中的光源数量和容量、悬挂高度及安装方式。灯具光源按发光原理分为热辐射源(如白炽灯和钨灯)和气体放电光源(荧光灯、高压汞灯等)。其中灯具安装式标注文字符号见表11.7。
照明灯具的标注格式为:a-b(c×d×l)/e f
其中 a——数量;
b——型号;
c——每盏灯具的光源数量;
d——光源安装容量;
e——安装高度(单位:m),“---”表示吸顶安装;
f——安装方式,见表11.7;
l——光源种类。
例如:6-YZ452×50/2.6C表示6盏YZ452直管型荧光灯,每盏灯具中装设2只功率为50W的灯管,灯具的安装高度为2.6 m,灯具采用吸顶式安装方式。在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具,可以标注一处。

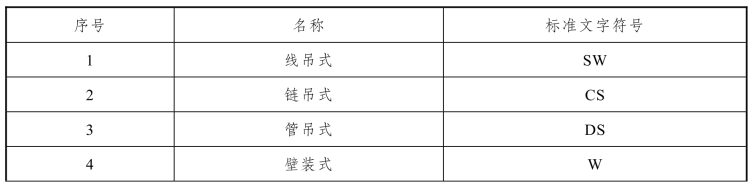

表11.7 灯具安装方式标注文字符号

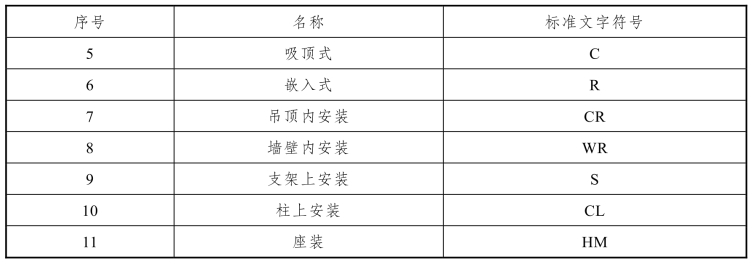

续表
4.照明配电箱的标注
配电箱根据其主要用途,可分为动力配电箱和照明配电箱。按其安装方式,可分为挂墙明装、嵌墙暗装和落地安装。按其承受电压高低,可分为高压配电箱和低压配电箱。
配电箱的型号为:XX(R)M1-( )( )( )( )
其中 X——低压配电箱;
X(R)——形式特征(X——悬挂式,R——嵌墙);
照明,1——序号;
第一个括号()——出线主开关型号,若A可为DZ10、DZ20,若B可为DZ12,若C可为DZ15、DZ47,若D可为C45N;
第二个括号()——进线主开关极数,若0可为无主极开关,若1可为单极开关,若2可为双极开关,若3可为三极开关;
第三个括号()——出线回路数;
第四个括号()——出线方式(M——单相照明,L——三相动力)。
例如:型号为XRM1-A312M的配电箱,表示该照明配电箱为嵌墙安装,箱内设一个型号为DZ20的三极进线主开关,单相照明出线开关12个。
电箱的尺寸查《建筑电气安装工程施工图集》。
5.开关与插座
开关一般有板开关及床头开关等,按其控制方式,可分为单控开关和双控开关。
二孔插座专为外壳不需接地的移动电器供电源;三孔插座专为金属外壳需接地的移动电器供电源,它可有利防止电器外壳带电,避免触电危险。
