建筑消火栓给水灭火系统识图举例

【摘要】:消防给水系统管道上的阀门及附件,未注明阀体者,均为球墨铸铁阀体。总供水管与建筑物外消防环管碰头处设置了一处阀门井,阀门井内安装有两个阀门,根据给排水常用图例可知为闸阀,设置于阀门井内是为了方便维护和检修。图10.2所示为四川省某报告厅首层消防工程系统图。因此系统图中可以看出系统中共设有3处阀门井,井内设置共5个闸阀。消防立管的位置和编号、消火栓型号对应平面图。

(1)设计施工说明。

本工程位于四川省巴中市通江县,为四川省某中学项目,本工程由综合楼、教学楼、体育馆、艺术楼、1#~6#学生宿舍、教室宿舍、体育馆、食堂一、食堂二、报告厅、地下车库以及附属设施组成;其中地下车库为Ⅰ类汽车库,本工程规划净用地面积245 330 m2,总建筑面积143 175.71 m2。消火栓系统的工作压力为0.50 MPa。

工程设计内容:报告厅消火栓给水灭火系统

设计依据:

《建筑给水排水设计规范》(GB 50015)

建筑设计防火规范》(GB 50016)

消防给水及消火栓系统技术规范》(GB 50974)

《公共建筑节能设计标准》(GB 50189)

《全国民用建筑工程设计技术措施》给水排水部分

《四川省绿色建筑设计标准》(DBJ51/T 037)

《建筑灭火器配置设计规范》(GB 50140)

建设单位提供的市政给水压力为0.30 MPa;地块南侧的市政雨、污水接口资料。

消火栓系统:

本工程消火栓系统不分区,消火栓水泵共2台,1用1备,从水池吸水,供至室内消火栓系统环网。消防水泵应采用消防专用水泵。本工程消火栓箱配用普通SN65型消火栓,内设DN65消火栓一支、QZ19型直流水枪一支、DN65衬胶水带一条(长25 m)、消防按钮一个,消火栓栓口距安装外完成地面1.10 m。消防给水系统管道上的阀门及附件,未注明阀体者,均为球墨铸铁阀体。

管道材料及接口:

消防给水管道均采用热浸锌镀锌钢管,当管径DN≤50 mm时,采用螺纹或卡压连接;当管径DN>50 mm时,采用沟槽连接件连接或法兰连接,当安装空间较小时应采用沟槽连接件连接。消防水泵吸水管及水泵接合器的连接管采用无缝钢管,焊接连接。

建筑灭火器配置:

灭火器均采用磷酸铵盐干粉灭火器,在每个组合式消防柜的灭火器箱内均配置两具手提式灭火器,对于保护距离不够的部位增设灭火器设置点;位置及数量详各平面图,确保其最大保护距离满足规范要求。

(2)主要设备材料表。

主要设备材料见表10.2。

表10.2 主要设备材料表

(3)平面图。

图10.1(见附页)所示为四川省某中学报告厅消防平面图。平面图上可以看出消防水管的布置情况、消火栓布置位置、灭火器布置位置、立管布置位置和立管编号等。

如图10.1所示,整个消防系统呈环状布置,总供水管一共有两根,一根在左上方,一根在右上方,均接自室外消火栓加压环管。

总供水管与建筑物外消防环管碰头处设置了一处阀门井,阀门井内安装有两个阀门,根据给排水常用图例可知为闸阀,设置于阀门井内是为了方便维护和检修。平面图下方供水干管上也设置了一处阀门井,井内有1个闸阀。因此平面图中共设有3处阀门井,井内设置共5个闸阀。

建筑物上下左右各有一根消防干管,连接成环状。当左上角总供水管故障停水时,右上角的总供水管仍然可以保障整栋建筑物的消防给水,反之亦然。因此,充分保证了消防系统给水的可靠性

从环管上一共引出了12根消防进户管,每一根进户管又紧接着连接了一根消防立管,每一根消防立管都有各自的编号,例如XL-1表示1号消防立管;消防立管出来均连接有一套消火栓设备,图中表示的就是一套消火栓,根据设计施工说明可知消火栓型号为普通SN65型消火栓。右下角无障碍卫生间XL-7连接的消火栓还兼做试验消火栓。

每一套消火栓旁边还设有一组配套的手提式干粉灭火器。

平面图中未注明管道尺寸。

(4)系统图。

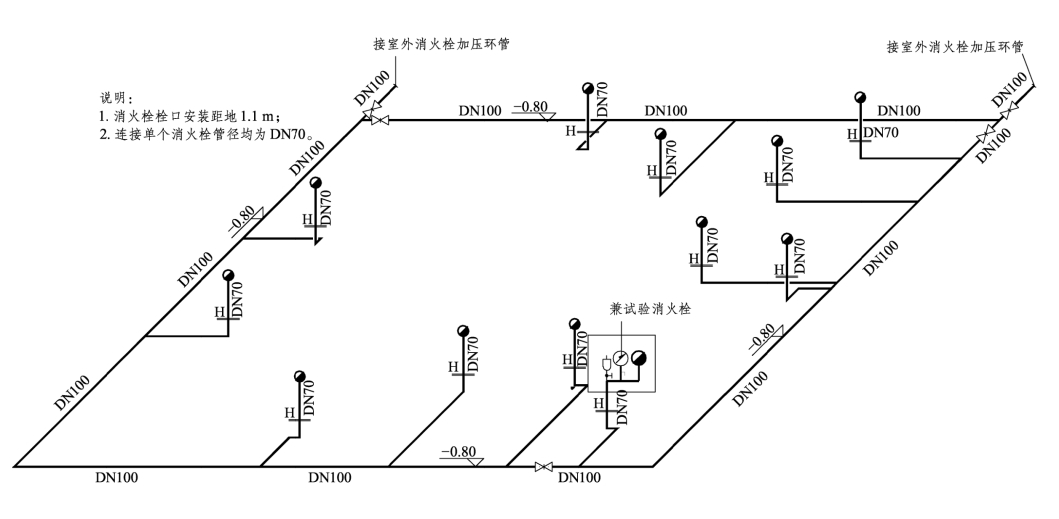

图10.2所示为四川省某报告厅首层消防工程系统图。

图10.2 某报告厅消防系统系统图

从图10.2中可以看出,整个消防系统呈环状布置,总供水管一共有两根,一根在左上方,一根在右上方,均接自室外消火栓加压管道,与平面图一致。系统图中还标注出了总供水管的管径DN100,敷设深度为-0.8 m。

总供水管与消防干管管网碰头处均了一处阀门井,每个阀门井内有2个闸阀;系统图下方的供水干管上也设置了一处阀门井,井内有1个闸阀。因此系统图中可以看出系统中共设有3处阀门井,井内设置共5个闸阀。阀门个数、安装位置以及图例与平面图相互印证。阀门安装于管径为DN100的管道上,因此阀门的规格与管道相匹配亦为DN100。

消防干管整个连接成环状,所有干管的管径均为DN100,敷设深度均为-0.8 m。从环管上引出了12根消防进户管,消防进户管的管径为DN70,敷设深度同消防干管。每一根消防进户管均连接了一根消防立管,每一根立管上均连接了一套消火栓设备。消防立管的位置和编号、消火栓型号对应平面图。同平面图,右下角无障碍卫生间的消火栓还兼做试验消火栓;

系统图中H表示室内地坪的高度,消火栓栓口安装距地1.1 m。

(5)在识图的过程中,应将平面图和系统图相互对照细读,将图纸内容进一步细化,读懂每一处布置。
