1.说 明
(1)工程概况:本工程为X市妇幼保健院二期工程建设项目,工程位于X市Y区Z大道中段。本项目总建筑面积39 708.04 m2,为地下三层、地上十六层建筑。本建筑使用性质为综合医院,机动车总停车数为267辆。本工程耐火等级为一级,建筑工程等级为一级。
(2)工程设计内容:VRV空调系统设计(手术室净化区域由专业净化公司设计)。
(3)工程设计依据:
① 《民用建筑供暖通风与空气调节设计规范》(GB 50736—2012);
② 《建筑设计防火规范》(GB 50016—2014);
③ 《全国民用建筑工程设计技术措施》(2009 JSCS—1);
④ 《公共建筑节能设计标准》(GB 50189—2015);
⑤ 《通风与空调工程施工质量验收规范》(GB 50243—2016);
⑥ 甲方对本工程的使用要求。
(4)室内外主要设计计算参数:
夏季空调室外计算干球温度——34.6 °C;
夏季空调室外计算湿球温度——27.2 °C;
夏季通风室外计算干球温度——30.5 °C;
夏季室外风速——1.6 m/s;
室内设计温度——26~27 °C;
室内相对湿度——45%~50%。
(5)空调系统:本工程采用变频多联空调系统,总冷负荷为3080 kW,总热负荷为2150 kW。空调送回风采用上送上回的气流组织,送风口采用双层格栅风口,回风口采用可开铰链式回风口(带过滤网)。新风由新风处理机组处理送至空调房间,新风机组置于空调机房。本项目空调系统分区,内部区域为一系统,外部区域为一系统。负一层至七层室外机和新风室外机均置于五层屋顶,八层至十六层室外机和新风室外机均置于十六层屋顶。空调、新风处理机组冷凝水集中排往卫生间。
(6)管道材料与连接:
① 风管:空调风管采用镀锌钢板制作,风管的厚度按《通风与空调工程施工质量验收规范》(GB 50243—2016)中的相关规定执行。
② 风管间连接采用法兰连接,法兰垫片的厚度宜为3~5 mm。
③ 空调冷凝水管:空调凝结水管坡度i≥0.01,坡向与排出方向一致,且不能上翻。
(7)保温:
① 风管保温:空调风管及通风管道保温采用(B1级)难燃型M022多样化复合发泡橡塑绝热材料,保温厚度为25 mm,导热系数λ=0.033(0 °C时),撕裂强度≥13 N/cm,湿阻因子= 20 000,抗细菌性能、抗霉菌性能符合Ⅰ级。
② 冷热水管,凝结水管保温材料采用闭孔柔性橡塑保温管壳。水管采用难燃B1级橡塑发泡保温材料,氧指数≥32,阻湿因子u≥7 000,导热系数λ≤0.035 W/(m·K),用专用胶水黏合。
(8)隔声减震:
② 吊装的空调机组均须采用减震吊架。
③ 吊顶中安装的空调机组、新风机均要求为低噪声设备,设备噪声高于55 dB(A)时需采取降噪措施。
(9)防腐:
① 涂漆施工应在管道试压合格后进行。管道安装后不易涂漆的部位应预先涂漆。
② 管道涂漆前被涂表面应无污垢、油迹、水迹、锈斑、焊渣、毛刺。
③ 保温空调冷、热水管道均涂刷防锈底漆两遍。
④ 所有露天设置的设备电机应采取防护措施。
⑤ 金属支、吊、托架在表面除锈后刷防锈底漆与调和漆各两遍,调和漆颜色为黄色。
2.施工安装
所有空调留洞及预埋套管均由安装队配合土建预埋及预留。在现场安装施工中,若空调与其他工种有矛盾之处,请及时协调解决。其他未说明之处均详《通风与空调工程施工质量验收规范》(GB 50243—2016)。
3.主要设备材料表

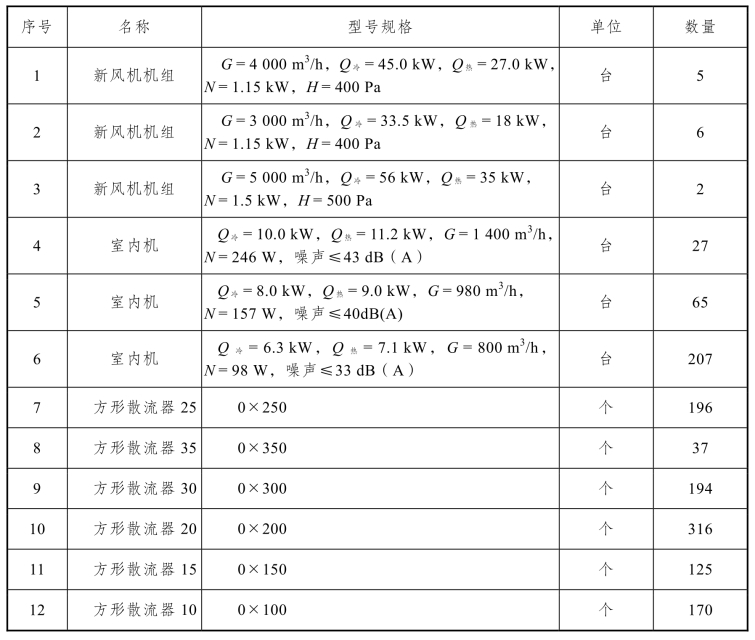

主要设备材料表如表9.4所列。
表9.4 主要设备材料表
4.平面图

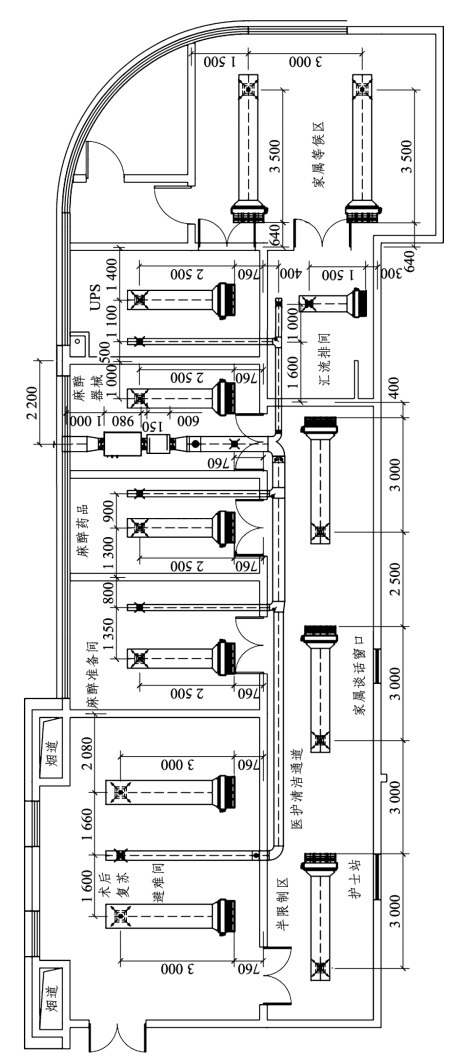

图9.3和图9.4所示为该妇幼保健院空调系统平面图,空调系统为独立新风加室内多联机的形式。由新风处理机组单独处理新风后送入室内,以保证室内有足够的新风量,图9.3的新风处理机组位于正上方的空调机房内,图9.4的机房位于右下方的麻醉器械房的吊顶内。室内机负责处理室内空气,让室内的空气保持循环,其中回风口位于室内机的下方。图中的风管标高、设备标高未标明,应做单独说明。
在图9.3中,从正上方的新风机房开始,以630×250的风管开始送风,在穿过外墙后,有一个防火阀,之后继续下行利用三个风口往室内送风。除了空调系统本身外,图中还标注了风管的定位尺寸,以确定空调机组、室内机、风管、风口等的安装位置。
图9.3 负一层空调平面图
图9.4 七层空调平面图
5.大样图

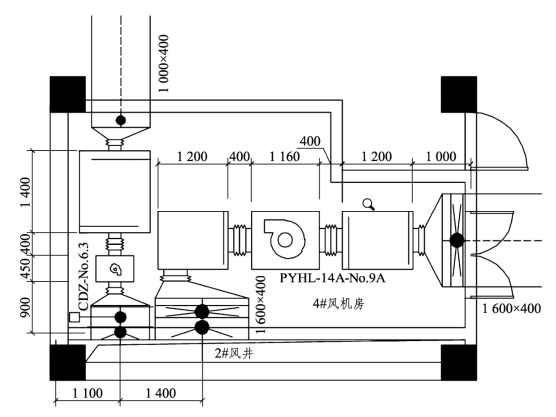

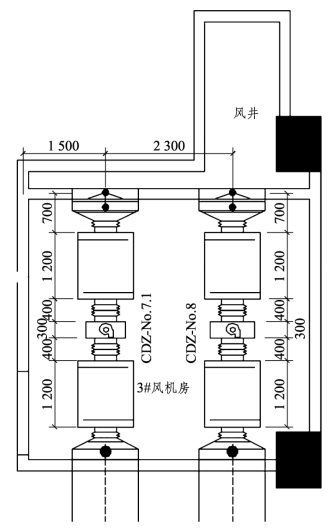

机房大样图如图9.5和图9.6所示。
图9.5 机房大样图(一)
图9.6 机房大样图(二)
6.剖面图

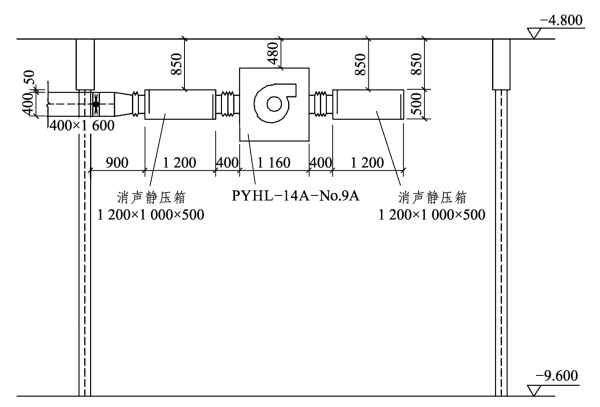

剖面图如图9.7所示。
图9.7 剖面图
