局部平面放大图示例-建筑工程制图与识图
【摘要】：局部平面放大图应将设计选用的设备和配套设施，按比例全部用细实线绘制出其外形和平面定位尺寸，对设备、设施及构筑物自左向右、自上而下地进行编号。局部平面放大图应以建筑轴线编号和地面标高定位，并应于建筑平面图一致。图8.15为某学校六层宿舍卫生间局部平面放大图。从之前的平面图8.7～图8.10中可以看出，该宿舍楼内共有4个不同的卫生间布置类型，因此局部平面图共有4张。
当专业设备机房、局部给水排水设施和卫生间等按《建筑给水排水制图标准》（GB/T 50106—2010）规定的平面图难以表达清楚时，就需要绘制局部平面放大图（也称大样图或详图）。局部平面放大图应将设计选用的设备和配套设施，按比例全部用细实线绘制出其外形和平面定位尺寸，对设备、设施及构筑物自左向右、自上而下地进行编号。各类管道上的阀门、附件应按图例、按比例、按实际位置绘出，并应标注出管径。局部平面放大图应以建筑轴线编号和地面标高定位，并应于建筑平面图一致。
图8.15为某学校六层宿舍卫生间局部平面放大图。从之前的平面图8.7～图8.10中可以看出，该宿舍楼内共有4个不同的卫生间布置类型，因此局部平面图共有4张。以图8.15（a）为例，读图时首先注意局部平面图轴网编号，以此来对应平面图轴网，找到相应卫生间位置，如图8.15（a）所示的卫生间位于建筑
、④～⑥轴线间，实际就是普通宿舍内卫生间给排水管道布置，在此为了方便识图，大样图旋转了90°。由图8.15（a）可知，宿舍内左右两个卫生间建筑结构对称，故两个卫生间管道布置也对称。图8.15（a）中左侧卫生间绘制了给水、热水管道的支管走向，右侧卫生间绘制了污水管道的支管布置。给水立管、热水立管、热水回水立管均设置在大便器旁并排排列，污水立管位于柱体旁。其余大样图阅读方法一致，因此当平面图无法清楚表达出局部给排水管道布置情况时，可以通过局部平面放大图来识读详细布置情况。

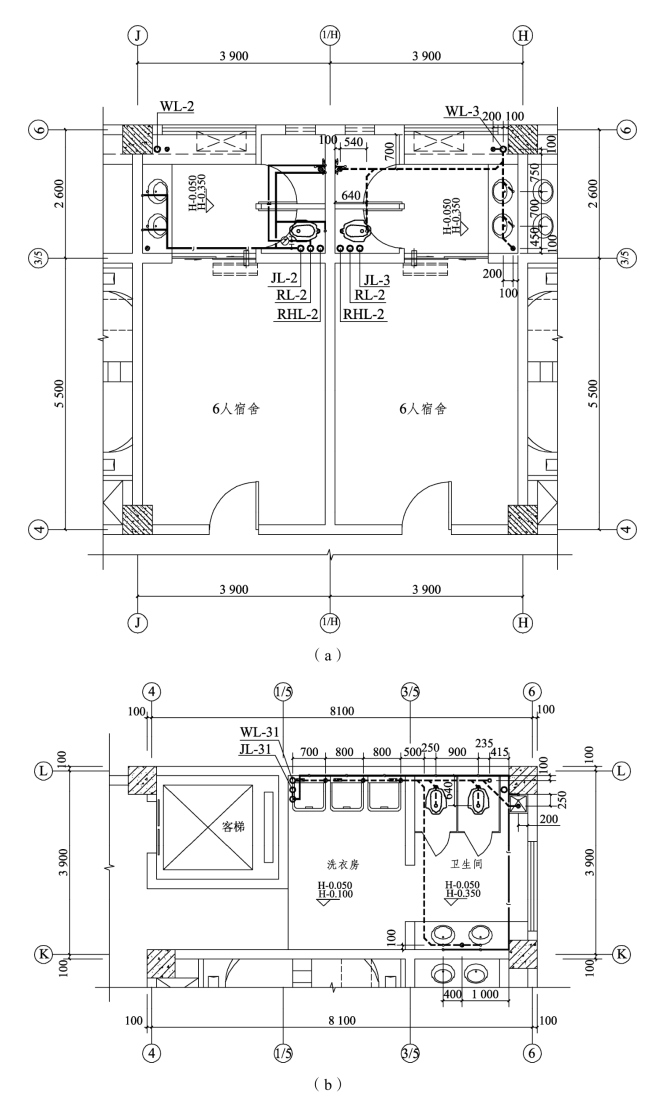

图8.15 某学校六层宿舍卫生间局部平面放大图
