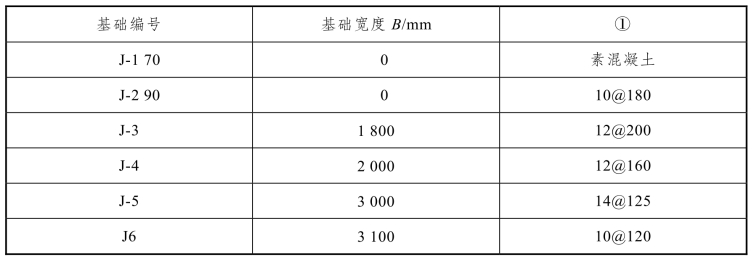

【摘要】：车间采用排架结构，基础采用钢筋混凝土柱下独立基础，用代号J表示，代号JL和MK分别表示基础梁和车间大门的门框，为了表示清楚各杯型基础、基础梁、门框柱以及它们之间的交接关系，用中实线画出独立基础上的外形轮廓线，粗实线表示预制钢筋混凝土基础梁的平面布置情况。图中涂黑部分表示钢筋混凝土柱的断面。基础的尺寸及受力筋①，根据编号可在表7.4基础表中查出。

基础是建筑物的主要组成部分，是建筑物地面以下的承重构件，它支撑着其上部建筑物的全部荷载，并将这些荷载及自重传递给下面的地基。建筑物的上部结构形式往往决定基础的形式。砖混结构一般为条形基础或作为柱的独立基础。框架结构的基础形式种类繁多，如独立基础、筏板基础、桩筏基础等。

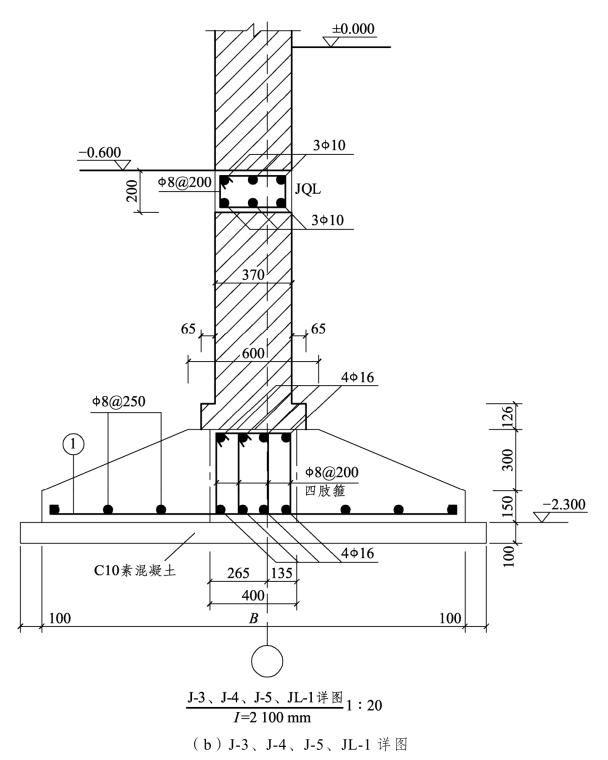

基础图通常用基础平面图的基础详图来表示建筑物室内地面以下基础部分的平面布置及详细构造。

1.基础平面图

假想在建筑物底层室内地面下方一水平剖切面，将剖面下方的各构件向下作水平投影，即为基础平面图。为了便于读图施工，基础平面图表示了基坑未回填土时的状况。

（1）图示内容解析。

基础平面图中，只需画出基础墙、基础底面轮廓线（表示基坑开挖的最小宽度）、基础梁、必要的定位尺寸和细部尺寸。基础的形状和其他内容用基础详图来表示。

在基础平面图中，用中实线表示剖切到的基础墙身线、基础底面轮廓线；用粗实线表示可见的基础梁，用粗虚线表示不可见的基础梁。

在基础平面图中，当被剖切到的部分断面较窄，材料图例不易画出时，可以进行简化，如基础砖墙的材料图例可省略不画，用涂红表示；钢筋混凝土柱的材料图例则用涂黑表示。

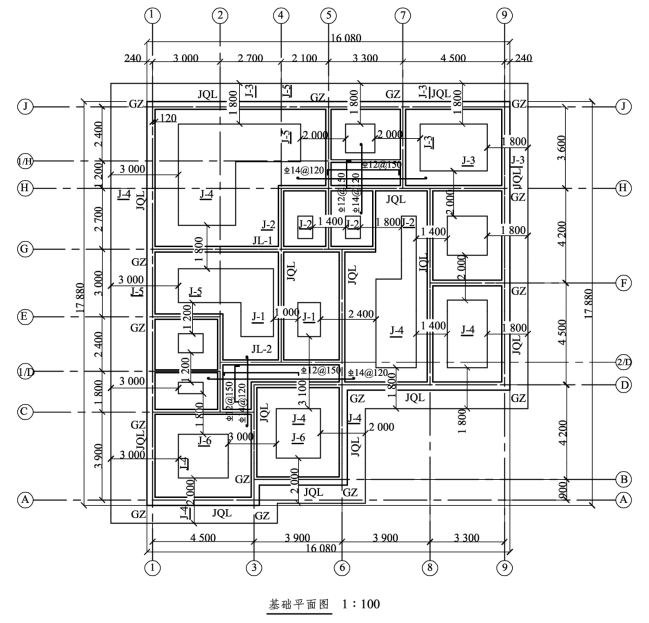

根据上部结构荷载的不同，基础底面的跨度和配筋也不同，可在基础平面图中用后面带编号的代号J标注，如图7.4中J-1、J-2等，再用基础详图表达。当两基础墙之间距离很近，一般将他们的基础合二为一，使两堵墙上的荷载同时落在一个基础上，但在这种情况下，基础的上部也应该配置钢筋。如图7.4基础平面图中，有两处基础上部配置了钢筋，双向配筋均为12@150。当平面图中配置双层筋时，底层钢筋弯钩应画成向上或向左，顶层钢筋向下或向右。

pagenumber_ebook=129,pagenumber_book=121

图7.4　基础平面图

当建筑物底层有较大的洞口时，在条形基础中常设置基础梁，图7.4中用粗虚线表示了基础梁的位置，并写明基础梁的代号及编号，如JL-1，JL-3等，以便于在基础详图中查明基础梁的具体做法。

另外，在基础平面图基础墙中间所画的粗虚线，还表示基础圈梁（JQL）的平面位置。涂黑的矩形断面是构造柱（GZ）的断面，这是应考虑抗震的构造需要设置的。

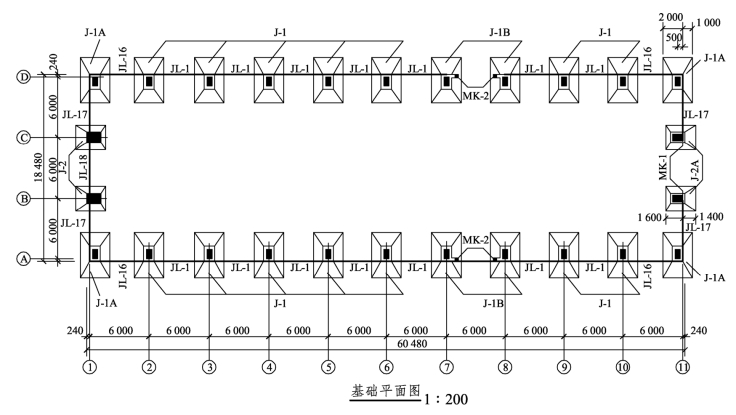

图7.5是某车间的基础平面图。车间采用排架结构，基础采用钢筋混凝土柱下独立基础，用代号J表示，代号JL和MK分别表示基础梁和车间大门的门框，为了表示清楚各杯型基础、基础梁、门框柱以及它们之间的交接关系，用中实线画出独立基础上的外形轮廓线，粗实线表示预制钢筋混凝土基础梁的平面布置情况。当采用较大的比例绘制基础平面图时，基础梁也可以按投影采用双线表示。基础的详细构造尺寸由基础详图表示。图中涂黑部分表示钢筋混凝土柱的断面。
