楼梯详图：细节描绘与尺寸标注|建筑工程制图与识图
【摘要】：图6.272#楼梯平面图楼梯平面详图的形成与建筑平面图相同，最大不同之处是用较大的比例绘图，以便于把楼梯的构配件和尺寸详细表达。各层均是两个梯段，被剖切到的梯段的步级数可从图中直接看出，未剖切到的梯段也可从尺寸标注中看出该梯段的步级数，如标高为3.600的二层楼面上到标高为5.400的休息平台的梯段，其尺寸为12×150 mm＝1 800，表示步级数为12个，踢面高为150 mm，梯段高为1 800 mm。
楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装修做法等，是楼梯施工放样主要依据。
楼梯详图一般分为建筑详图与结构详图，应分别绘制并编入建筑施工图和结构施工图中。对于一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑详图与结构详图可合并绘制，编入建筑施工图或结构施工图。
楼梯的建筑详图由楼梯平面详图、楼梯剖面详图，以及踏步和栏杆等楼梯节点详图构成，并尽可能地画在一张图纸内。
1.楼梯平面详图
假想用一个水平剖切平面在每一层（楼）地面以上1 m的位置将楼梯间剖开，移去剖切平面以上部分，绘出剩余部分的水平正投影图，称为楼梯平面详图，也称为楼梯平面图，主要表明梯段的长度和宽度、上行或下行的方向、踏步数和踏面宽度、楼梯休息平台的宽度、栏杆扶手的位置及其他一些平面形状。如图6.27所示。

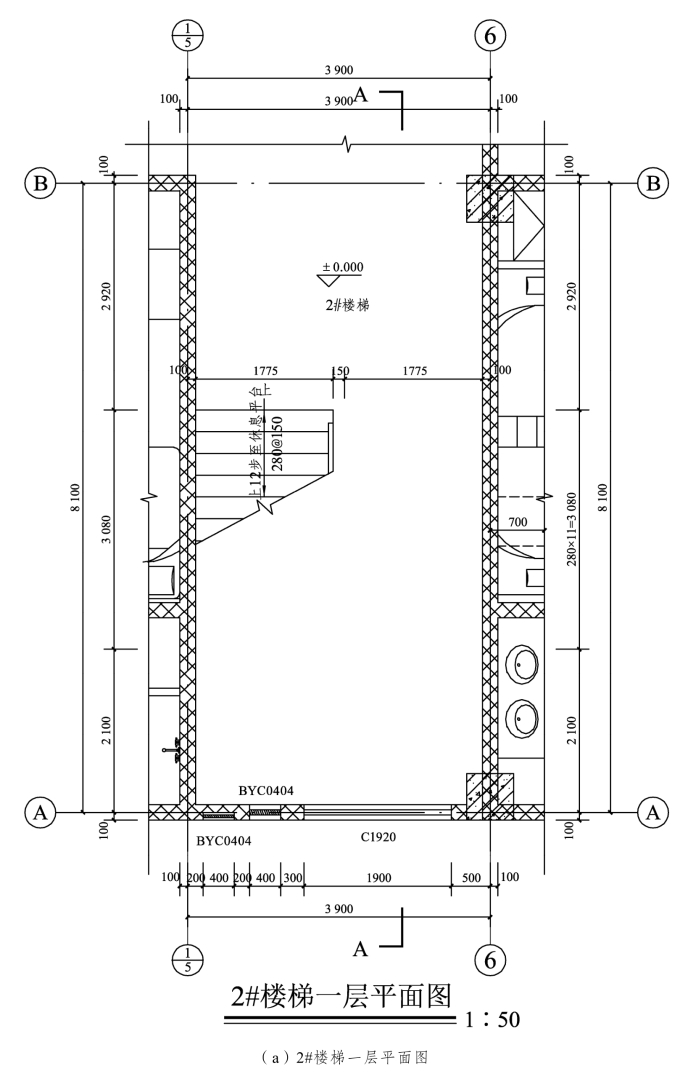

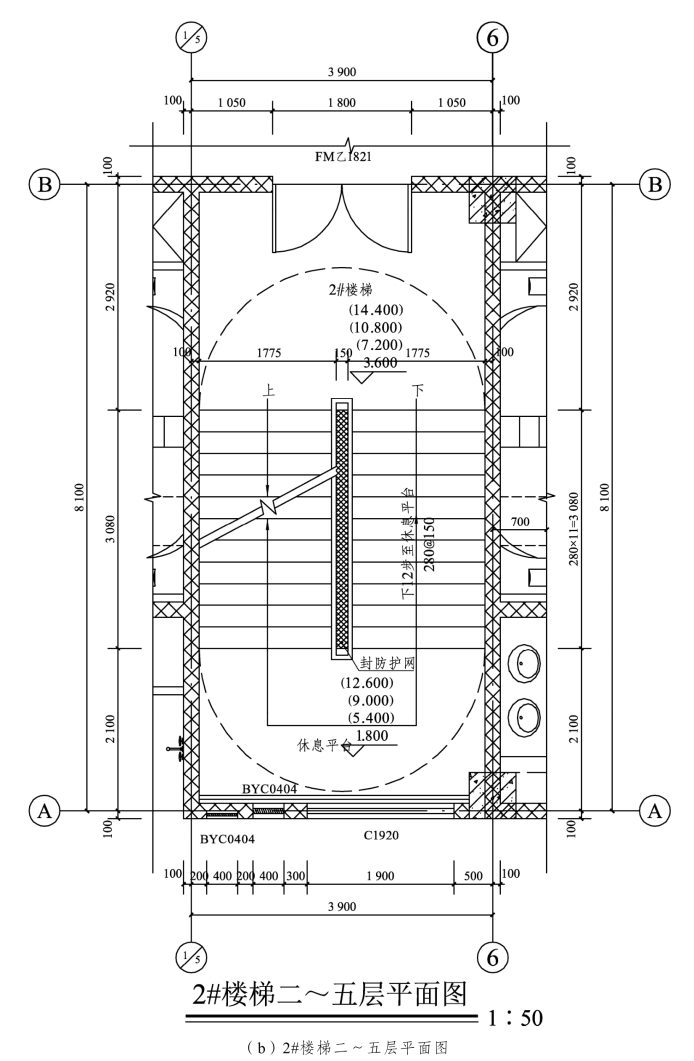

图6.27 2#楼梯平面图
楼梯平面详图的形成与建筑平面图相同，最大不同之处是用较大的比例绘图（一般用1∶50以上的比例），以便于把楼梯的构配件和尺寸详细表达。一般每一层楼都需要绘制楼梯平面详图。三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出首层、中间层和顶层3个平面图即可。
楼梯平面图中，楼梯段被水平剖切后，其剖切线是水平线，而各级踏步也是水平线，为了避免混淆，规定剖切处画45°折断符号，首层楼梯平面图中的45°折断符号应以楼梯平台板与梯段的分界处为起始点画出，使第一梯段的长度保持完整楼梯平面图中，梯段的上行或下行方向是以各层楼地面为基准标注的。向上者称上行，向下者称下行，并用长线箭头和文字在梯段上注明上行、下行的方向及踏步总数。在楼梯平面图中，除注出楼梯间的开间和进深尺寸、楼地面和平台面的尺寸及标高外，还需注出各细部的详细尺寸。通常用踏面数与踏面宽度的乘积来表示梯段的长度。通常三个平面图画在同一张图纸内，并互相对齐，这样既便于阅读，又可省略标注一些重复的尺寸。
阅读楼梯平面图时，要掌握各层平面图的特点。在底层平面图中，只有一个被剖到的梯段和栏板，该梯段为上行梯段，故长箭头上注明“上”字并注出从底层到达休息平台的踏步数为12级。标准层平面图中既画出被剖到的往上走的梯段（画有“上”字的长箭头），还画出该层往下走的完整梯段（画有“下”字的长箭头）、楼梯平台及平台往下的部分梯段。这部分梯段与被剖到的梯段的投影重合，以45°折断线为界。
读图中还应注意的是，各层平面图上所画的每一分格表示梯段的一级。但因最高一级的踏面与平台面或楼面重合，所以平面图中每一梯段画出的踏面数，总比级数少一个。例如一层平面图中剖到的第一梯段有12级，但在平面图中只有11格，梯段长度为11×280 mm＝3 080 mm。图中还注明了楼梯剖面详图的剖切符号，如图中的A—A。
2.楼梯剖视详图
楼梯剖面详图也称为楼梯剖面图，假想用一铅垂面，通过各层楼梯的一个梯段和门窗洞，将楼梯剖开，向另一未剖到的楼梯段方向投影，所作的剖视图即为楼梯剖视图，通常采用1∶50的比例绘制，如图6.28（见附页）所示。
楼梯的剖面详图的形成与建筑剖面图相同，它能完整、清晰地表达楼梯间内各层地面、梯段、平台和栏板等的构造、结构形式，以及它们之间的相互关系。在多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画底层、中间层和顶层，中间用折断线分开。
当中间各层的楼梯构造不同时，应画出各层剖面楼梯剖面图应能表达出楼梯的建造材料建筑物的层数、楼梯梯段数、步级数以及楼梯的类型及其结构形式。还应注明地面、平台面、楼面等的标高和梯段、栏板的高度尺寸。梯段高度尺寸注法与楼梯平面图中的梯段长度注法相同，用梯段步级数与踢面高的乘积表示梯段高度，即“梯段步级数×踢面高＝梯段高”。
如图所示的楼梯剖面详图的剖切位置在图的首层楼梯平面图中，它的绘图比例为1∶50，从该图断面的建筑材料图例可知，楼梯是一个现浇钢筋混凝土板式楼梯。根据标高可知，该建筑为6层楼房，各层均由楼梯通达。各层均是两个梯段，被剖切到的梯段的步级数可从图中直接看出，未剖切到的梯段也可从尺寸标注中看出该梯段的步级数，如标高为3.600的二层楼面上到标高为5.400的休息平台的梯段，其尺寸为12×150 mm＝1 800，表示步级数为12个，踢面高为150 mm，梯段高为1 800 mm。栏杆高度尺寸是从踏面中间算至扶手顶面，为950 mm，扶手的坡度应与梯段的坡度一致。
3.楼梯节点详图
从图6.28中可读出楼梯节点详图，比如踏步、楼梯栏杆、扶手等，参见西南11J412图集。图集中详细地表达了它们的细部构造及尺寸。
